全自动变频互感器特性综合测试仪 QXFA-M

满足各类CT(如:保护、计量、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试

参考标准:GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207

● 拐点高达80KV

● 低频法测试原理

● 一键完成CT测试,仪器重量7Kg


注:本产品享受免费技术指导、保修、软件升级等服务。

欢迎致电:15927335914

产品简介

Product Introduction


        全自动变频互感器特性综合测试仪QXFA-M是一种用于测试互感器(各类CT、PT)的伏安特性变比极性(即电压与电流之间的关系)的仪器。测量互感器在异频下的电压和电流关系,确保其在实际应用中的性能符合标准要求。在电力系统中,定期的检查和测试变频互感器的伏安特性是保障电力系统正常运行的手段。使用该测试仪可以进行定期的检查和必要的维护。仪器工作电源为100~264V(50/60Hz)交流电源,应选用10A 及以上的电源线。

产品参数

Product Introduction


输入电源电压

AC100~264V;50~60Hz

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

范围:2~100Vrms,精度:±0.1%

CT变比测量

范围:1~40000,精度:±0.1%

PT变比测量

范围:1~40000,精度:±0.1%

相位测量

精度:±2min,分辨率:0.5min

绕组电阻测量

范围:0~300Ω,精度:0.2%±2mΩ

交流负载测量

范围:0~1000VA,精度:1%±0.2VA

升流功能(选配)

范围:0~150A;时间:0~180S

工作环境

 温度:-20οC~50οC,  湿度:≤90%

尺寸、重量

尺寸340mm×260mm×140mm,  重量≈7kg


产品特征

Product Parameters


1、功能全面,既满足各类CT(如:保护、计量、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。

3、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

4、基于先进的低频法测试原理,能应对拐点高达80KV的CT测试。

5、仪器采用国际流行方波法,让励磁曲线更加完美。

6、仪器可存储3000组测试数据,掉电不丢失。

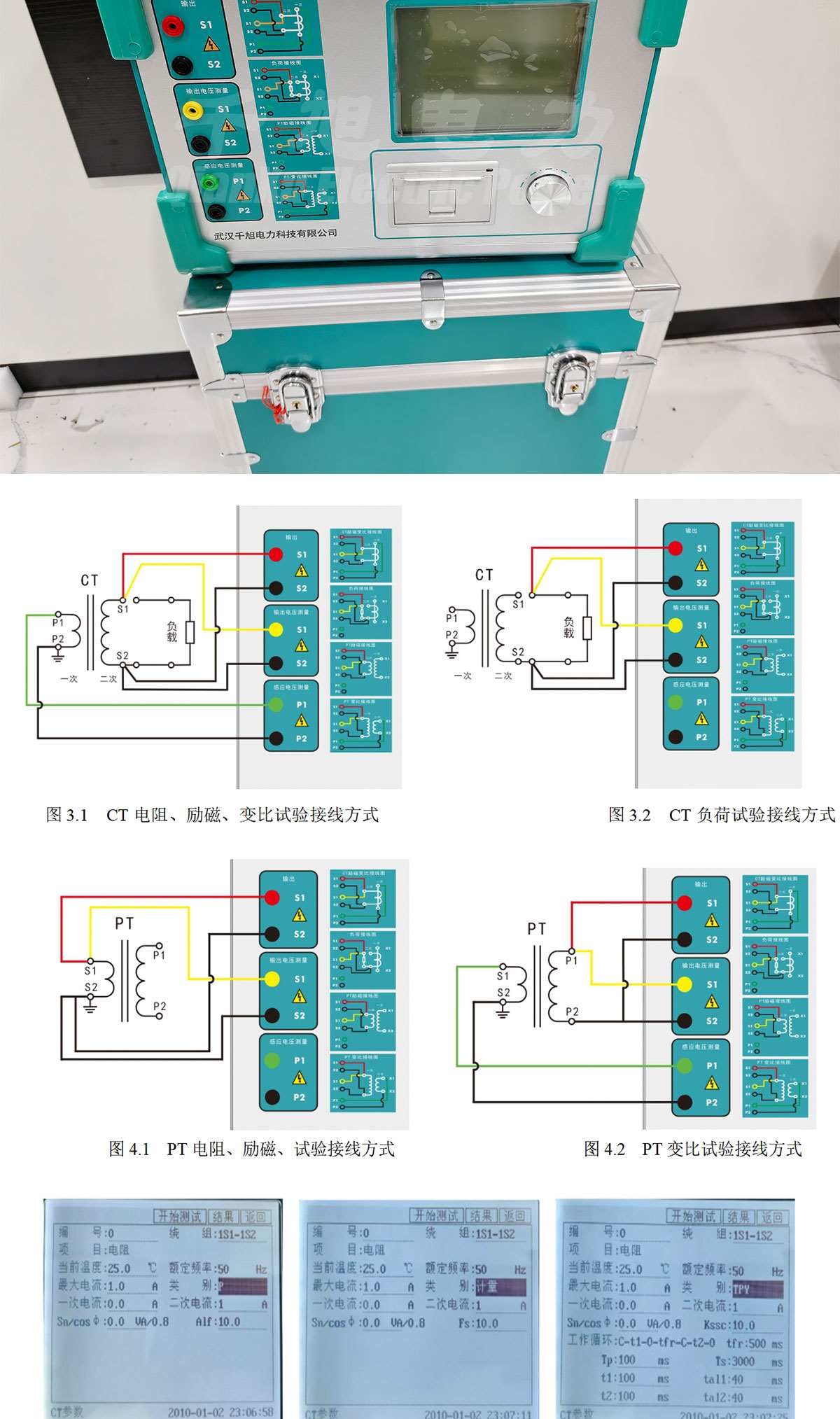

7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

8、易于携带,仪器重量大约7Kg。

产品图片

Product Image





产品附件

Product Certificate


低频法测试原理

IEC60044-6标准(对应国家标准GB16847-1977)声称,CT的测试可以在比额定频率低的情况下进行,避免绕组和二次端子承受不能容许的电压。

CT伏安特性测量的原理电路如下图:CT一次侧开路,从二次侧施加电压,测量所加电压V与输入电流I的关系曲线。此曲线近似CT的励磁电势E与励磁电流I的关系曲线。

设CT励磁绕组在某一励磁电流I时的激磁电感为L,激磁阻抗为Z,则:V = I·Z

电感L与阻抗Z之间具有下述关系:


Z = ω·L = 2 π f L

则:V= I·2 π f L

由公式中可见在某一激磁电感L时所加电压V与频率f成正比关系。

假设当f = 50Hz时,为达到励磁电流Ix,所需施加的电压Vx为2000V

Vx = Ix·2 π f L = 2000V,

若施加不同频率:

f = 50Hz,Vx = 2000V

f = 5Hz, Vx ≌ 200V

f = 0.5Hz,Vx ≌ 20V

由此可见需要使CT进入相同饱和程度,施加较低频率信号所需电压可以大幅度降低这就是变频法的基本原理。

在此必须严格注意,所需电压并非与频率呈线性比例关系,并非随着频率等比例降低,需要严格按照互感器的精确数学模型进行完整的理论计算。

10%误差曲线计算和应用方法

电流互感器的误差主要是由于励磁电流全自动变频互感器特性综合测试仪(图2)的存在,它使二次电流全自动变频互感器特性综合测试仪(图3)与换算到二次侧后的一次电流全自动变频互感器特性综合测试仪(图4)不但在数值上不相等,而且相位也不相同,这就造成了电流互感器的误差。

电流互感器的比值差定义为:


(B.1)

继电保护要求电流互感器的一次电流全自动变频互感器特性综合测试仪(图6)等于最大短路电流时,其比值差小于或等于10%。在比值差等于10%时,二次电流全自动变频互感器特性综合测试仪(图3)、与换算到二次侧后的一次电流全自动变频互感器特性综合测试仪(图4)以及励磁电流全自动变频互感器特性综合测试仪(图2)之间满足下述关系:


(B.2)


(B.3)

 定义M为一次侧最大短路电流倍数,K为电流互感器的变比,则有


(B.4)

其中:I1M为一次侧最大短路电流

I1N为一次侧额定电流

I2N为二次侧额定电流

10%比值差时,允许的最大负荷阻抗全自动变频互感器特性综合测试仪(图13)的计算公式为:

变频互感器特性综合测试仪计算公式5.jpgh

(B.5)

式中:Z2为电流互感器二次绕组阻抗

E0为电流互感器二次绕组感应电动势,E0和L0的关系由励磁特性曲线描述。

根据上述算式,最后可以得到用最大短路电流倍数M和允许的最大负荷阻抗ZB描述的10%误差曲线。

10%误差曲线的应用方法:

得出某一CT的10%误差曲线后,还必须查阅流经该CT的最大短路电流Imax和该CT二次侧所带回路的阻抗Z2。最大短路电流往往在整定计算时得出,是该CT所在线路的最大运行方式下最严重短路时的短路电流,

最大电流倍数(额定电流)


二次回路阻抗Z2可以用XXX仪器测量得到。

得到I1m和Z2后查阅10%误差曲线,若点(I1m,Z2)在曲线下方,则满足要求,说明在最严重短路情况下CT的电流变换误差小于10%。否则将大于10%。

//
