三相微机继电保护测试仪 QXT802

        具有4相电压3相电流输出,适用于各种类型继电保护装置试验。三相微机继电保护测试仪每相电压可输出120V,每相电流40A,电流三并可输出120A

参考标准:GB/T 7261-2016,DL/T 624-2010

● Windows操作系统

● 8.4"TFT真彩色LCD显示器

● 全套汉字化操作界面


注:本产品享受免费技术指导、一年保修、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

        武汉千旭电力的QXJB-T802三相微机继电保护测试仪具有4相电压和3相电流输出,适用于测试各类继电保护装置。每相电压可输出120V,每相电流可输出40A,电流三并可输出120A。此外,第四相电压Ux为额外电压项,可设置为4种3U0或同步检测电压,或任意电压值,提供了更灵活的测试选项。采用高性能工控机作为控制计算机,直接运行Windows操作系统,配备8.4英寸TFT真彩液晶显示屏,设备后面板有USB端口、通讯端口等,方便进行数据访问、通讯和软件升级。操作控制通过触摸屏和面板键盘,操作方便,测试过程和结果在液晶屏上显示,操作界面清晰美观,便于操作人员使用。

        总体来看,这款三相微机继电保护测试仪具有灵活的电压输出设置、便捷的操作界面和丰富的通讯接口,能够满足各种继电保护装置的测试需求,是一款功能强且易于操作的测试设备。

产品参数

Product Introduction


1. 交流电流源(3*40A)

单相电流输出(有效值)

0--40A/相,精度:0.2%  ±5mA

三相并联输出(有效值)

0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)

10A

每相最大输出功率

420VA

三相并联电流最大输出功率

1000VA

三并电流最大输出允许工作时间

5s

频率范围

0--1000Hz,精度0.001Hz

谐波次数

2--20次

相位

0--360°,精度0.1°


2.直流电流源

直流电流输出

0--±10A/相,精度:0.5%  ±5mA



3.交流电压源


单相电压输出(有效值)

0--125V/相,精度:0.2%  ±5mV

线电压输出(有效值)

0--250V

相电压/线电压输出功率

70VA/90VA

频率范围

0--1000Hz,精度:0.001Hz

谐波次数

2--20次

相位

0--360°,精度:0.1°



4.直流电压源

单相电压输出幅值

0--±150V,精度:0.2%  ±5mV

线电压输出幅值

0--±300V

相电压/线电压输出功率

70VA/90VA


5.开关量端子

开关量输入端子

8对

空接点

1--20mA,24V 装置内部有源输出

电位翻转

无源接点:低阻短接信号

有源接点:0-250V DC

开关量输出端子

4对,空接点,遮断容量:110V/2A,220V/1A


6.其他

时间范围

1ms--9999s,测量精度:1ms

台式机单机体积重量

体积 410 x 190 x 420mm3,约18Kg

电源

AC220V±10%,50Hz,5A


产品特征

Product Parameters


1、可满足现场各种测试需求,包括对传统继电器、现代微机保护以及变压器差动保护和后备自进样装置的测试。

2、技术指标符合电力部颁布的标准,符合DL/T624-1997《继电保护微机试验装置技术条件》标准。

3、采用经典的Windows XP操作界面,人机界面友好,操作简单快捷。配备高性能嵌入式工业控制计算机和8.4英寸TFT真彩显示屏,提供丰富直观信息。

4、自带恢复功能的Windows XP系统,避免系统崩溃。

5、配备键盘和光电鼠标,操作类似普通PC,操作更便捷。

6、主控板采用DSP FPGA结构,DAC输出质量高,提高波形质量和测试仪精度。

7、功放采用高保真线性功放,保证小电流精度和大电流稳定性。

8、USB接口方便与PC机通讯。

9、可连接笔记本电脑进行操作,使用同一套软件,无需重新学习操作方法。

10、具有GPS同步测试功能,可实现异地两台测试仪的同步交换测试。

11、配备独立直流辅助电压源输出,适用于需要直流电源的继电器或保护装置。

12、具有软件自校准功能,提高了精度的稳定性,无需手动调节电位器。

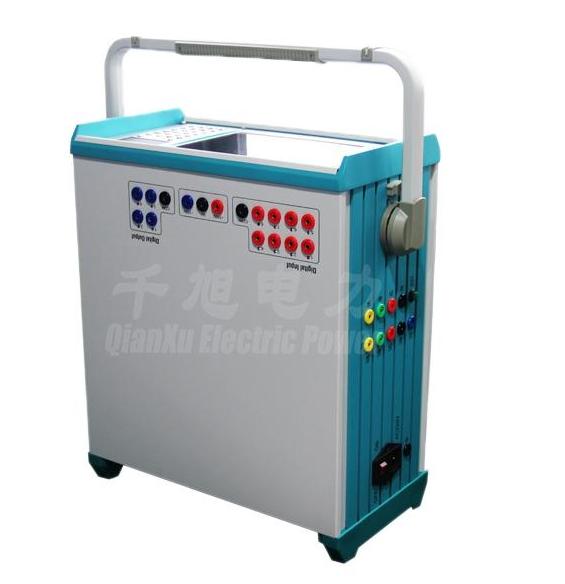

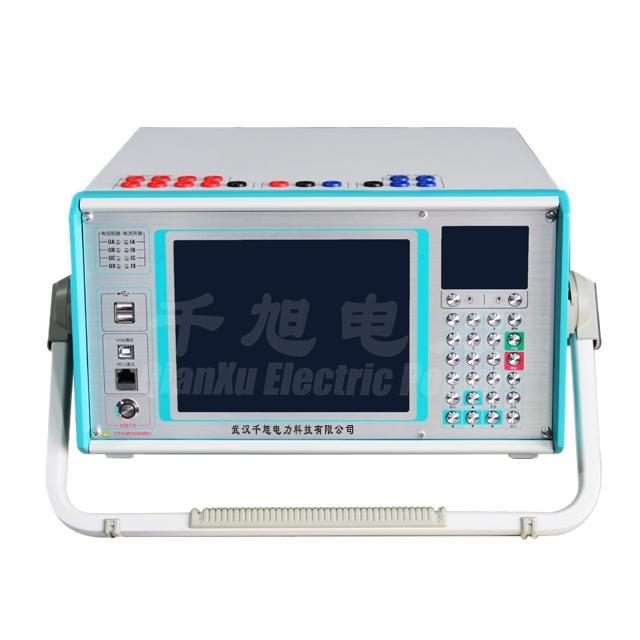

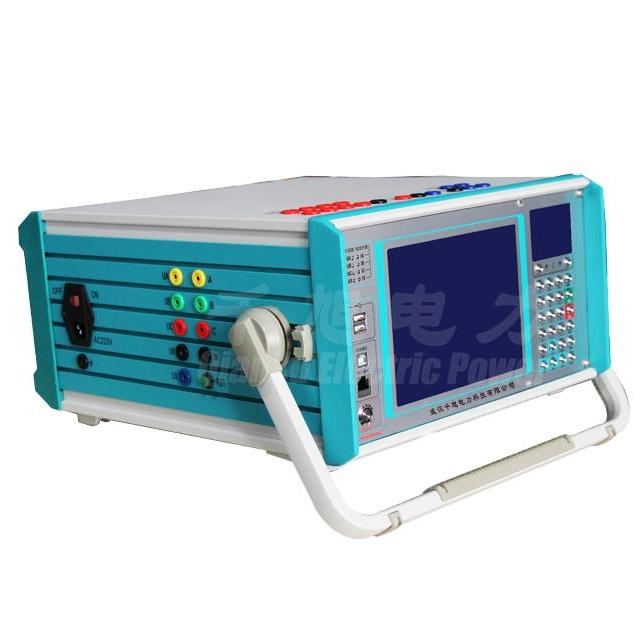

产品图片

Product Image

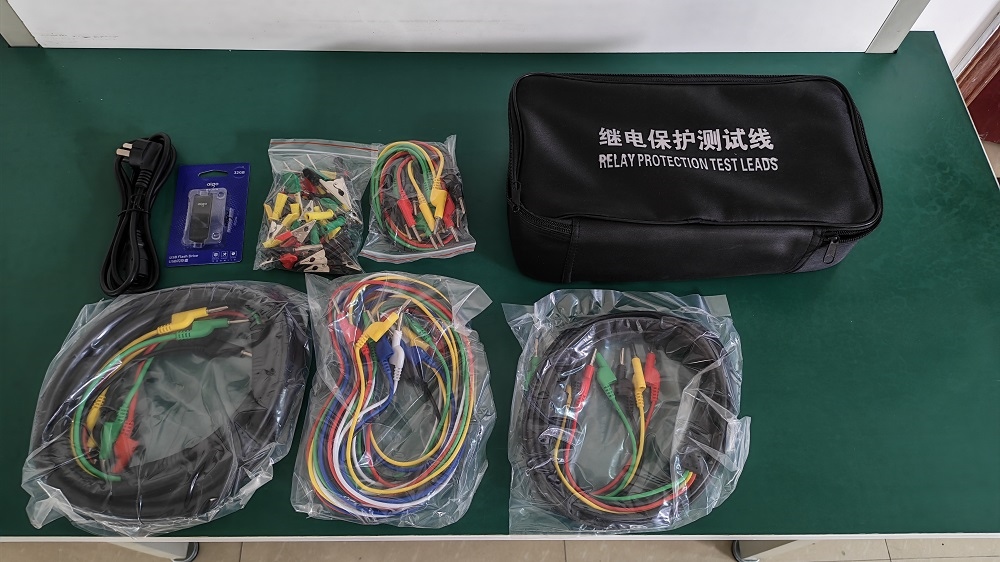

产品附件

Product Certificate
