接地网接地阻抗测量试验报告模板

1、接地网概况及设计要求

石首高陵光伏发电厂升压站主地网设计值不大于4Ω。

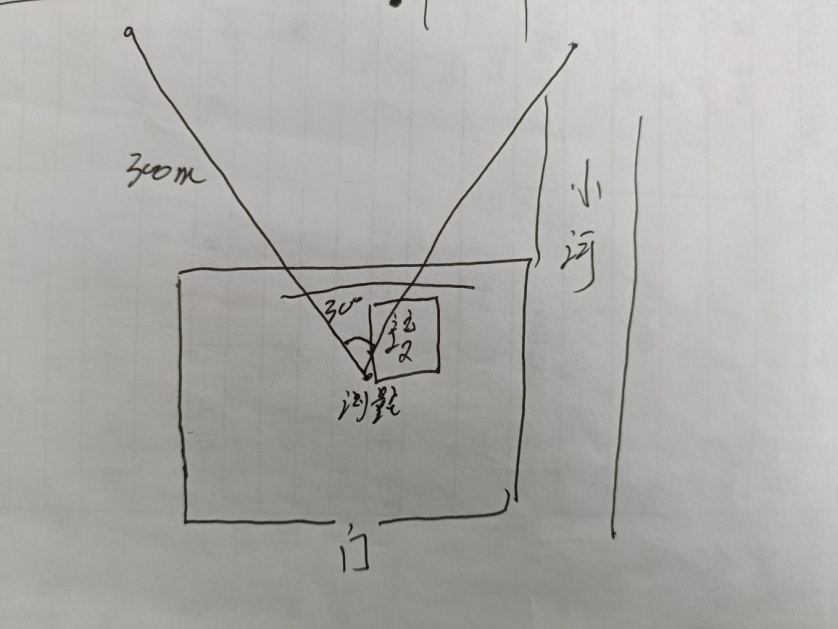

2、布线方式/路径示意（图）

3、试验仪器及仪表名称、规格、编号

仪表名称：大地网接地电阻测试仪                    编号：SXB1757

4、测量原理、接线

试验电源

单相市电

布线方法和方式

三极法（300夹角法）

电流注入点位置

进线人字架左

电流测试线dCG长度

300m

原理说明：测试采用三极法（300夹角法）进行，电流线D长度300m，C1电流极接电流桩C1，P1电压极接电压桩P1，长度约3000m，P2、C2短接后接被测地网。

5、试验依据

GB50150-2016 电气装置安装工程电气设备交接试验规程

6、试验数据               2022年1月18日   环境温度： 12℃，湿度： 58 %

主地网接地电阻（mΩ）：

地网：141.9

7、试验结论

符合交接试验规程，试验合格。
