一体式直流高压发生器实操：避雷器直流泄漏电流试验

在电力预防性试验工作中，氧化锌避雷器直流泄漏电流试验是判断避雷器阀片有无受潮、老化劣化的关键项目，现场普遍使用一体式直流高压发生器开展该项检测工作。下面结合现场实操流程，讲解仪器准备、接线、试验操作、数据判定以及试验安全要点。

一、仪器配套附件清点

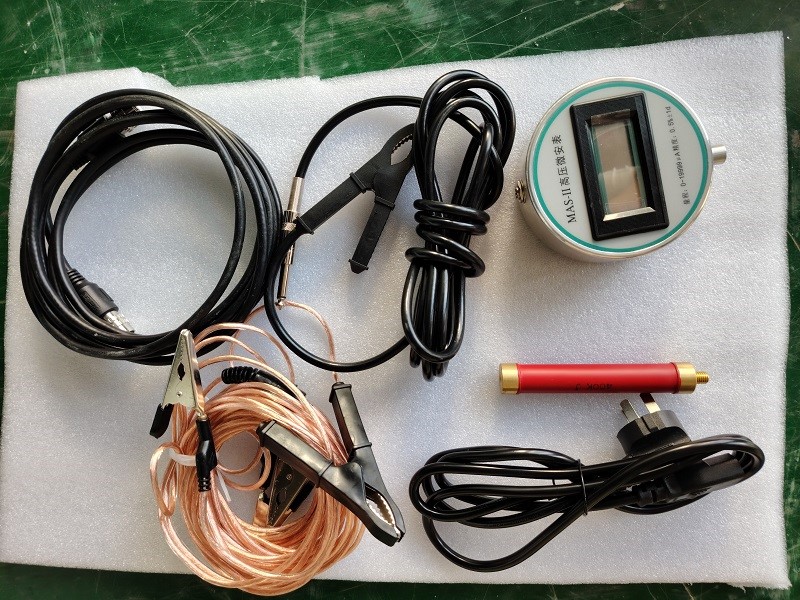

开展试验前，先清点全套设备配件，一体式直流高压发生器配套包含：主机说明书、信号连接线、电源线、高压软线、一拖三接地线、保险管、微安表、限流电阻、倍压桶、专用放电棒。

注意：限流电阻电缆试验必须使用，做避雷器试验不需要接入，不要混淆两类试验接线要求。

二、现场接线步骤

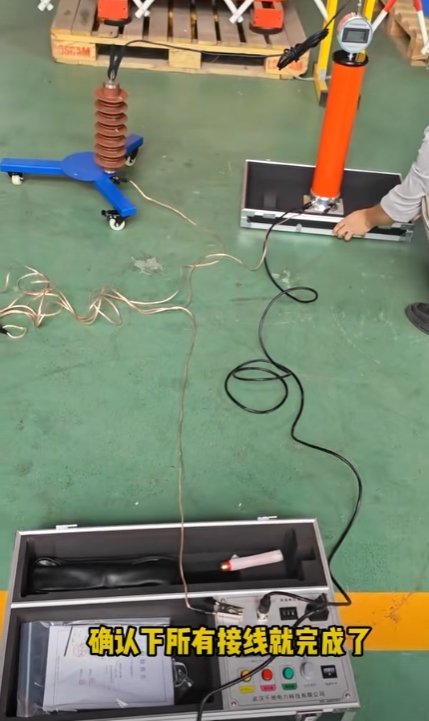

1.将倍压桶以仪器后盖作为支撑固定稳妥，使用专用连接线把主机与倍压桶下端相连；倍压桶输出上端接入微安表。本次为避雷器试验，无需加装限流电阻。

2.使用一拖三接地线，分别可靠连接主机接地端、避雷器下端、倍压桶接地端，接地必须牢固，接地不良会造成泄漏电流测量误差，甚至带来安全隐患。

3.微安表输出端接高压软线，高压引线接至避雷器上端。放电棒地线提前接好。

4.连接设备电源线，完整复查一遍全部接线，确认无错接、虚接，高压引线与周边物体保持足够安全距离。

三、仪器试验操作流程

1.合上仪器电源开关，务必确认调压旋钮回至零位，防止开机带电压输出。

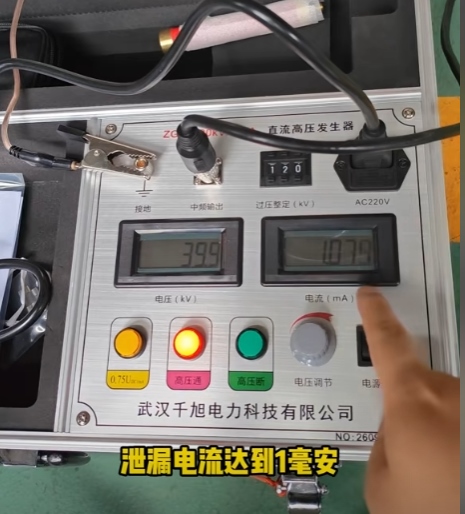

2.点击 “高压通”，缓慢旋转调压旋钮逐步升压，密切观察微安表读数。当泄漏电流上升至 1mA 时，记录此时试验电压（示例记录电压 39.9kV，即 U₁mA 直流参考电压）。

3.按下仪器面板0.75U₀按键，仪器会自动降压折算至 0.75 倍 U₁mA 电压，待电压、电流稳定，记录此时泄漏电流数值（示例数据 8μA）。

4.操作调压旋钮缓慢将电压降到零，关闭高压输出，再关闭仪器电源开关。

四、试验后放电与结果判定

高压试验结束严禁直接触碰试品，必须使用放电棒对避雷器以及倍压桶高压部位充分放电，消除残余电荷，放电完成后方可拆除接线。

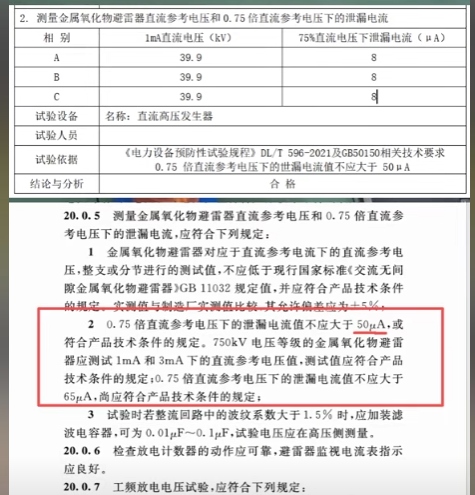

试验采集两组核心数据：1mA 电流下的直流参考电压 U₁mA；0.75 倍 U₁mA 条件下的泄漏电流。 按照相关规程要求，0.75U₁mA 下泄漏电流不大于 50μA 判定为合格；同时 U₁mA 参考电压需要和出厂、历史试验数据对比，变化不宜超过 ±5%，电压明显下降，提示避雷器可能受潮、阀片劣化。
