Product Introduction
千旭电力SMG3000三相相位伏安表是一款专为测量三相电参数而设计的高精度仪器。其主要特点包括:
1. 高速处理器和高分辨率ADC:采用高速Cortex M3处理器和24位高速ADC,能够快速准确地测量和计算电参数,保证测量结果的精准性和可靠性。
2. 完整的图形界面:具备完整的图形界面,采用真彩显示,分辨率达到320×240,使得测量结果直观清晰。
3. 触摸屏操作:采用触摸屏操作,用户可以通过触摸屏轻松操作仪器,提高了使用的便捷性和灵活性。
4. 友好的人机界面:人机界面友好,操作简单直观,用户可以轻松掌握仪器的使用方法。
5. 便携式设计:仪器设计紧凑,携带方便,适合现场使用和移动测试。
Product Introduction
类型 | 测量范围 | 单位 | 误差 | 分辨率 |
电压 | 1~500 | V | 0.5%×量程 | 0.01V |
电流 | 0.001~10 | A | 0.5%×量程 | 0.0001A |
有功功率 | 0.001~5000 | W | 0.5%×读数(PF=1) | 0.1W |
无功功率 | 0.001~5000 | VAR | 0.5%×读数(PF=0) | 0.1VAR |
视在功率 | 0.001~5000 | VA | 0.5%×读数 | 0.1VA |
频率 | 45~65 | Hz | 0.1%×读数 | 0.01Hz |
相位 | 0~360 | ° | ±2° | 0.1° |
外形尺寸 | 320*280*140mm3 | |||
重量 | 3.2kg |
Product Parameters
1、同时测量三相电压或四路电流:测试仪具备足够的通道,可以同时测量三相电压或四路电流,其中包括零线电流。
2、同时测量三相交流电压相位角、电流相位角和功率角:测试仪能够准确地同时测量三相交流电压相位角、电流相位角和功率角,帮助用户分析系统中的相位关系。
3、测量电网频率和相序:测试仪能够准确地测量电网频率和相序,以确保系统正常运行。
4、自动区分变压器绕组、容性、感性负载:测试仪具备自动识别功能,可以自动区分变压器绕组、容性和感性负载,帮助用户更好地理解系统的负载情况。
5、六角图显示,彩色相序分析:测试仪的显示屏具有六角图显示功能,并能够进行彩色相序分析,以直观展示系统中的相位关系。
6、三相电压表测量有功功率、无功功率、视在功率、三相功率及功率因数:测试仪具备三相电压表功能,可以准确测量有功功率、无功功率、视在功率、三相功率及功率因数,评估系统的功率特性。
7、三相相位伏安表数据查看和保存功能:测试仪具备数据查看和保存功能,用户可以随时查看三相相位伏安表的数据,并进行保存。
8、数据静态存储功能:测试仪具备数据静态存储功能,确保数据的长期保存和安全性。
9、3.5英寸TFT彩屏显示,带触摸功能:测试仪配备3.5英寸TFT彩屏显示屏,并具有触摸功能,方便用户进行操作和查看数据。
10、三相相位伏安表采用锂电池供电,充满电后可连续待机20小时以上:测试仪采用锂电池供电,充满电后可以连续待机20小时以上,确保在长时间使用中的可靠性和稳定性。

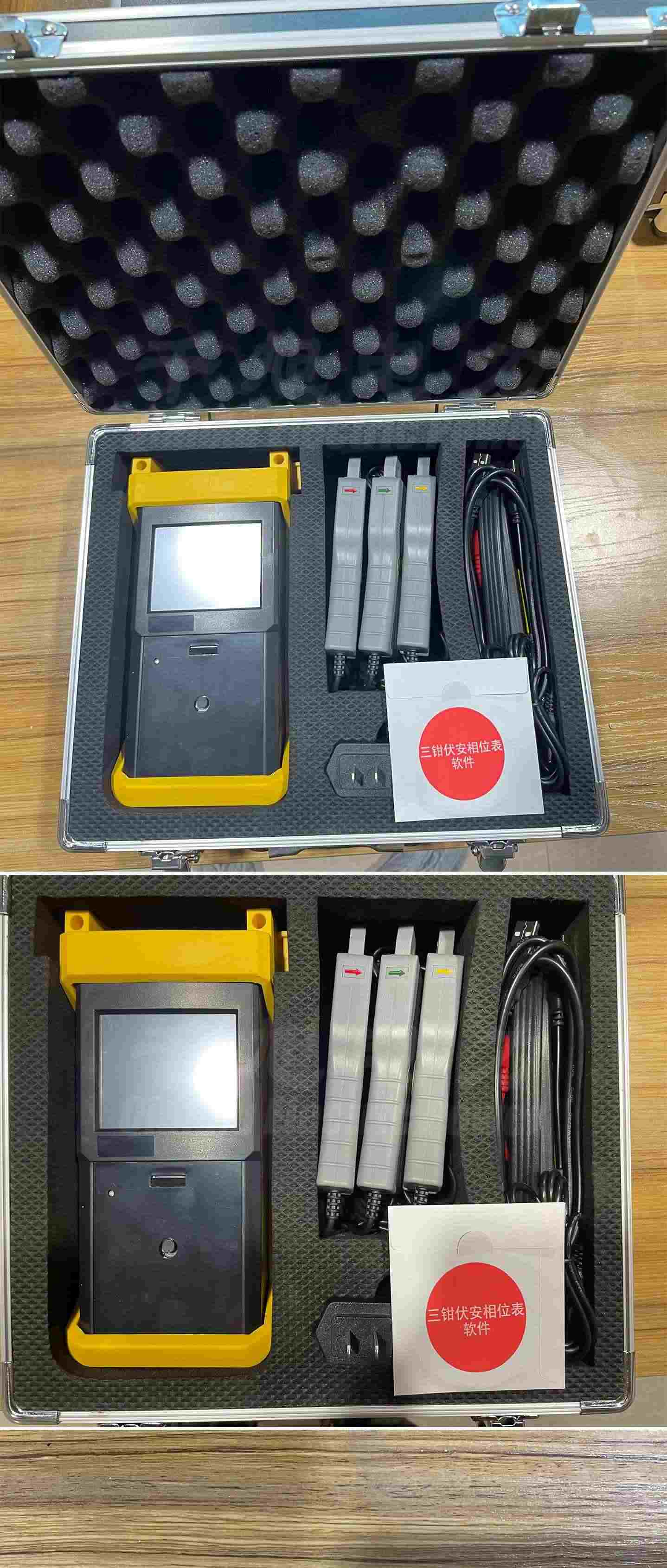

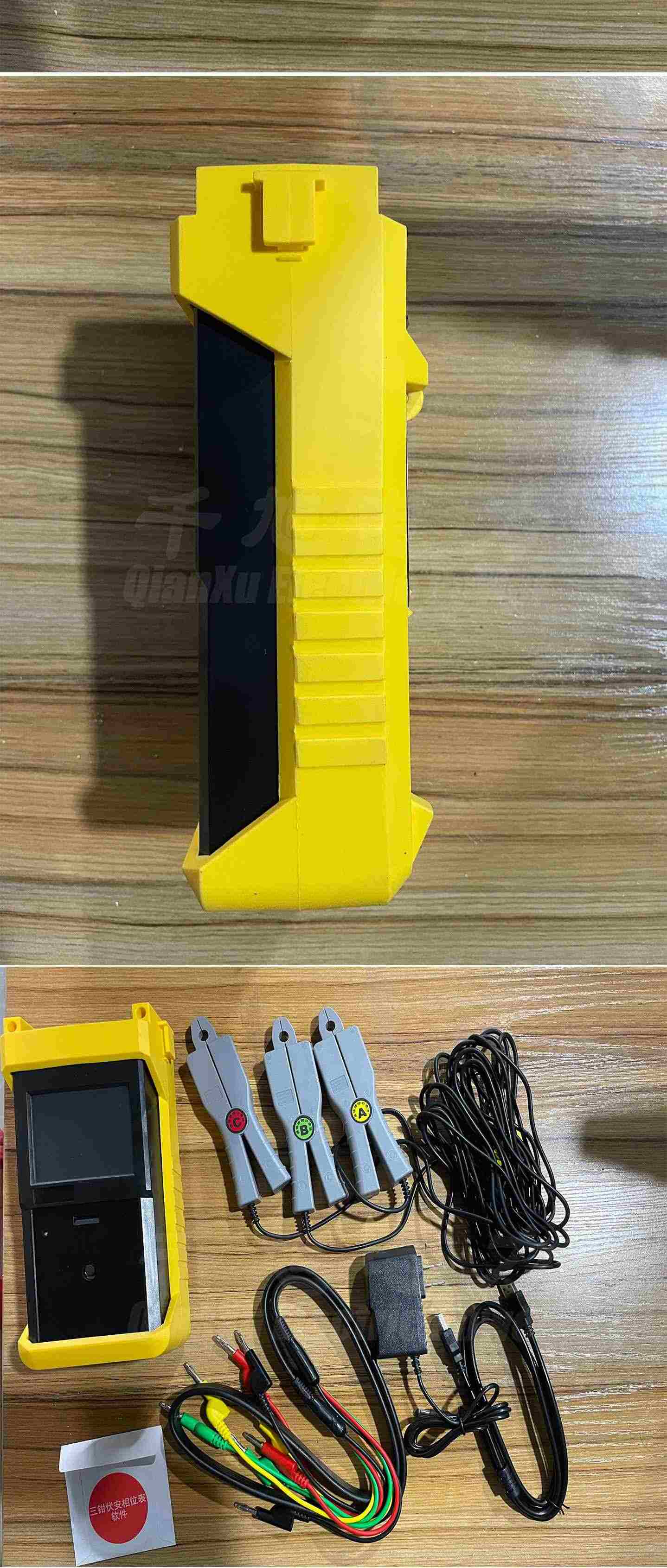

Product Image
Product Certificate
1 | 主表(三相相位伏安表) | 1台 |
2 | 电流钳 | 3只 |
3 | 充电器 | 1个 |
4 | 鳄鱼夹 | 4个 |
5 | 导线 | 4根 |
6 | 触摸笔 | 1只 |
7 | 手提箱 | 1只 |
8 | 说明书 | 1本 |
9 | 检测报告 | 1份 |
10 | 合格证/保修卡 | 1份 |
