为了满足绝缘电阻测量的智能化,本公司最新开发研制了一款绝缘电阻测试仪。该仪器采用全新技术,具有测量精度高、高压输出功率大、自动测试等特点。其具备自检、数据处理、显示等功能,还具有自动放电等功能(客户自选)。
绝缘电阻测试仪10kV是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪器。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
绝缘电阻测试仪10kV测量精度高,操作简便,可广泛适用于变电站、发电厂的设备检修,如:变压器、电抗器、电容器、断路器等高压电气设备,进行绝缘电阻、吸收比、极化指数的测量。
Product Introduction
工作电源 | 直流:内置12.6V/5.2AH锂电池(专用电源适配器) | |
输出电压 | 500V、1000V、2500V 、5000V、10000KV | |
量程范围 | ||
500V档 | 0.1MΩ~1TΩ | |
1000V档 | 0.1MΩ~2TΩ | |
2500V档 | 0.1MΩ~5TΩ | |
5000V档 | 0.1MΩ~10TΩ | |
10000KV档 | 0.1MΩ~20TΩ | |
准确度 | 100GΩ以下 | ±(5%RD+0.1%FS) |
100GΩ以上 | ±(10%RD+0.1%FS) | |
最小分辨率 | 1KΩ | |
电压跌落 | 10% | |
短路电流 | ≥3mA(5mA) | |
显示 | LCD液晶显示屏,阳光下可清晰显示 | |
工作温度 | 0~45℃ | |
环境湿度 | ≤85%RH,无结露 | |
储存条件 | 0℃~45℃,≤85%RH, 无结露 | |
体积 | 长320mm×宽270mm×高140mm | |
主机净重 | 4.5Kg(含电池) |
Product Parameters
1、一体化方案,轻巧强大,且重量轻,方便携带。
2、仪器提供多档输出电压选择,1000V、2500V、5000V,10000V量程可自动切换。
3、仪器提供不同测试时间选择, 15S、60S、5min、10min、15min、30min、60min、持续测试,程序可自动完成。

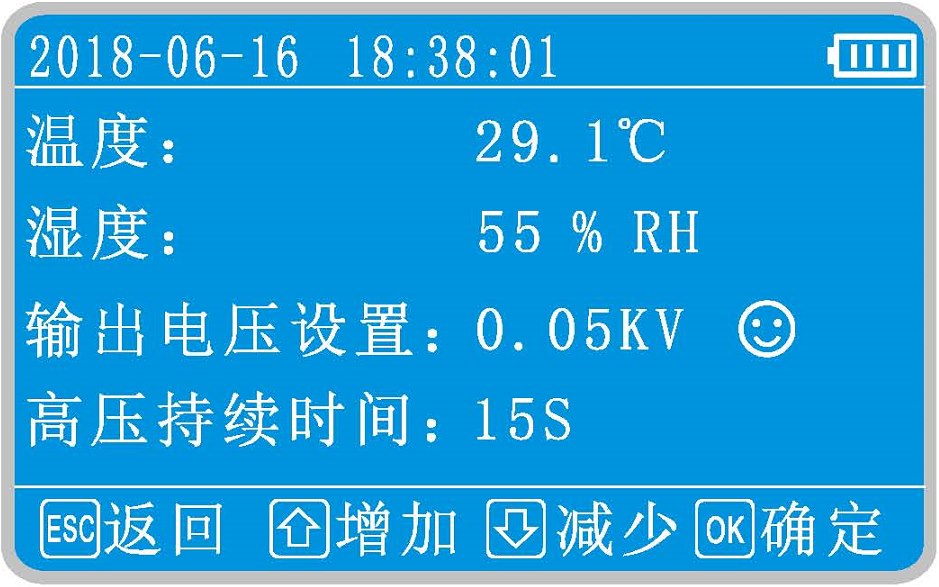

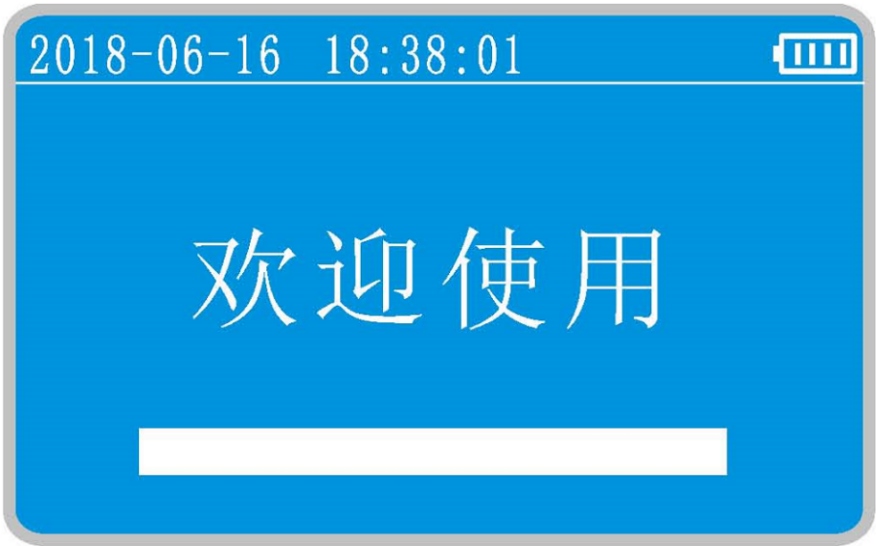

4、菜单简单友好,显示数据清晰易读,阳光下可清晰显示。
5、输出功率大、带载能力强。绝缘电阻测试仪10kV输出短路电流大于等于3mA,针对容性试品测量时,测试电压能够迅速上升到输出电压的额定值。
6、测量范围宽(0.1MΩ-10TΩ),适用于配电变压器、互感器、电抗器、电机、电缆等试品的测量。
7、设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。
8、针对低阻值测量时,采用比例法设计,电压跌落时并不影响测试精度。
9、本仪器输出短路电流可直接测量,不需带载测量进行估算。
10、仪器具有系统自检功能,具有短路、过载、放电等故障保护功能,并以声响和文字信息提醒用户。
11、采用全新电路设计,引入数字滤波技术,抗干扰能力强、适用于复杂高压现场测量。
12、内置容量锂电池,典型工况下可连续工作10小时以上。智能化充电电路,电池使用寿命长。
13、采用全新智能控制,多语言操作界面,测试程序简单高效,按不同的测试时间选项,绝缘电阻测试仪10kV即可完成绝缘测试、吸收比、极化指数、持续测试,仪器可按选定的项目自动测量。
14、测试完毕后显示残余电压,泄放电压,一目了然。
15、仪器带有万年历、绝缘电阻测试仪10kV数据存储高达60组,关机不丢失数据。
