六路数字微机继电保护测试仪 S1200

        输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,六路数字微机继电保护测试仪也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

参考标准:GB/T 7261-2016,DL/T 624-2010

● 新型高保真线性功放

● 具有独立专用直流电源输出

● 接口完整


注:本产品享受免费技术指导、一年保修、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

        六路数字微机继电保护测试仪可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。六路数字微机继电保护测试仪其6相电流可方便进行三相差动保护测试。

产品参数

Product Introduction


参数

电流通道数

标准6相

电压通道数

标准6相

交流电流输出范围

30A /相或180A(六并)

直流电流输出范围

10ADC /相

交流电压输出范围

120VAC / 相

直流电压输出范围

160VDC / 相

交流电流输出

6相电流输出时每相输出(有效值)

0~30A    输出精度   0.2级

3相电流输出时每相输出(有效值)

0~60A

6相并联电流输出(有效值)

0~180A

相电流长时间允许工作值(有效值)

10A

相电流最大输出功率

450VA

6相并联电流最大输出时最大输出功率)

1000VA

6相并联电流最大输出时允许工作时间

10s

频率范围(基波)

0~1000Hz

谐波次数

0~20 次

直流电流输出

电流输出

0~±10A / 每相   输出精度   0.5级

最大输出负载电压

20V

交流电压输出

相电压输出(有效值)

0~120V    输出精度   0.2级

线电压输出(有效值)

0~240V

相电压 / 线电压输出功

80VA / 100VA

频率范围(基波)

0~1000Hz

谐波次数

0~20次

直流电压输出

相电压输出幅值

0~±160V    输出精度   0.5级

线电压输出幅值

0~±320V

相电压/ 线电压输出功率

70VA / 140VA

开关量

8路开关量输入

空接点     1~20mA,24V

电位接点接入    “0”:0 ~ +6V; “1”:+11 V ~ +250 V

4对开关量输出

DC:220 V/0.2 A;AC:220 V/0.5 A

时间测量范围

时间测量范围

0.1ms ~ 9999s

测量精度

<0.1mS


产品特征

Product Parameters


1、电压电流输出灵活组合 输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

2、操作方式装置直接外接笔记本电脑或台式机进行操作,方便快捷,六路数字微机继电保护测试仪性能稳定。

3、新型高保真线性功放输出端一直坚持采用高保真、可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

4、输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,六路数字微机继电保护测试仪流动试验方便。

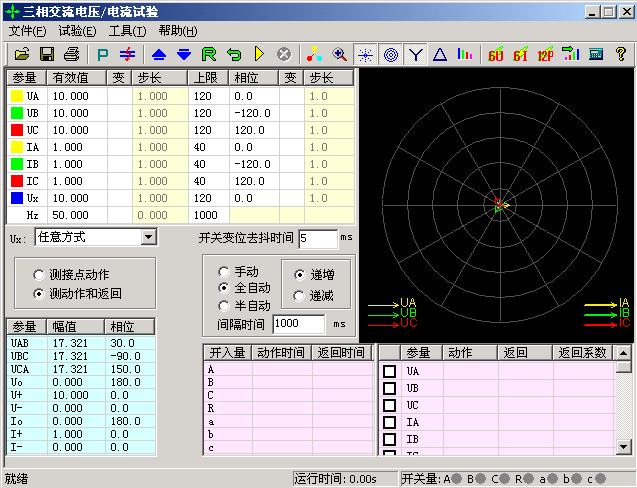

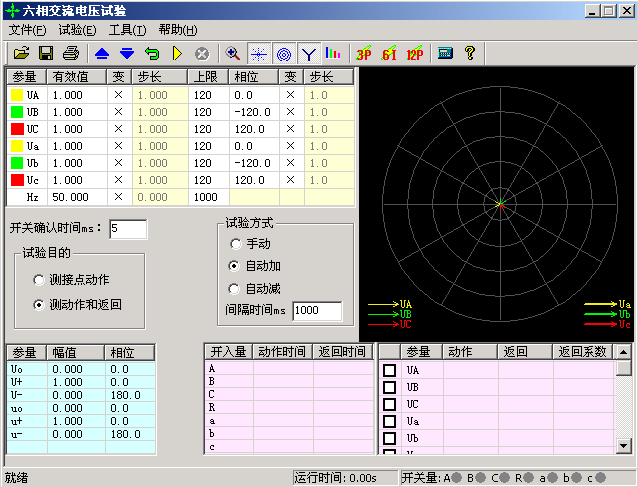

5、软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。六路数字微机继电保护测试仪6相电流可方便进行三相差动保护测试。

6、具有独立专用直流电源输出,设有一路110V 及 220V专用可调直流电源输出。

7、接口完整装置带有USB通讯口,可与计算机及其它外部设备通信。

8、完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,六路数字微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

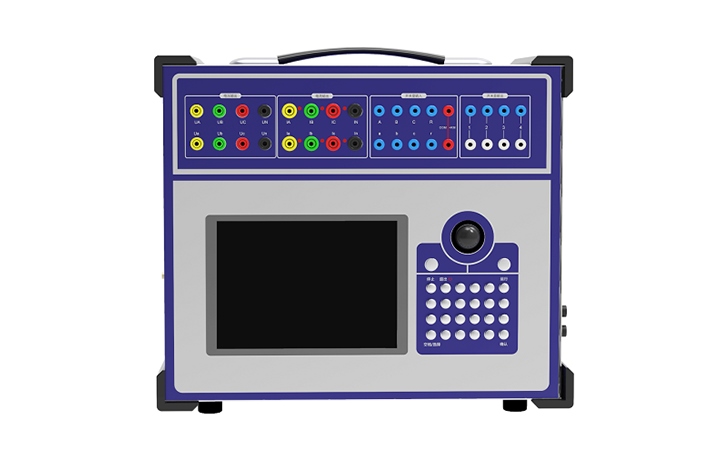

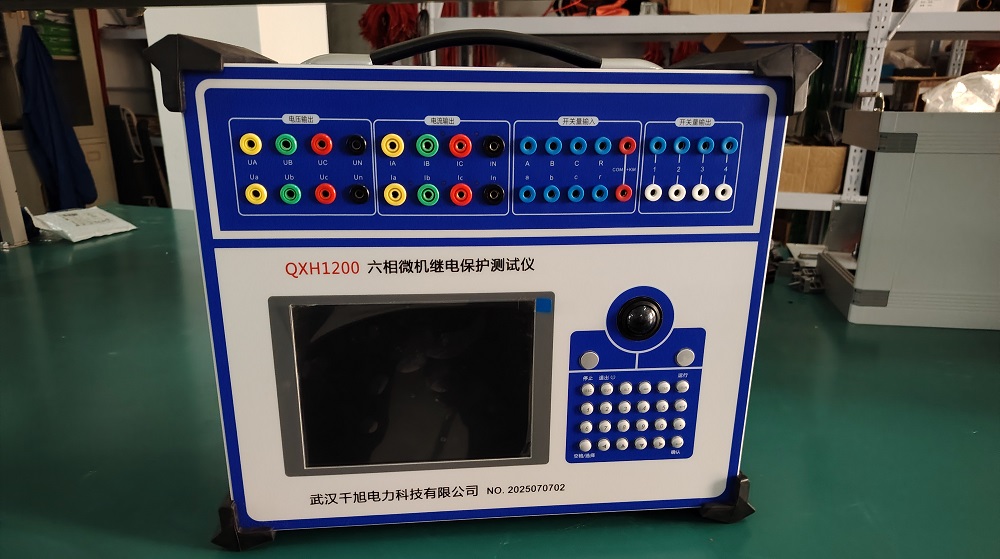

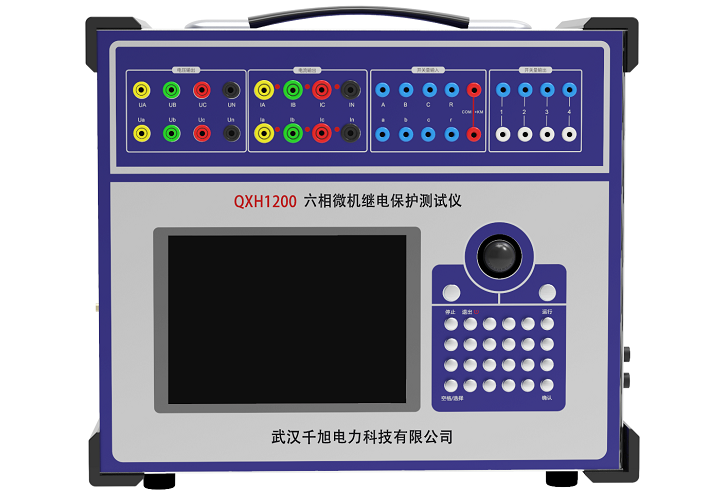

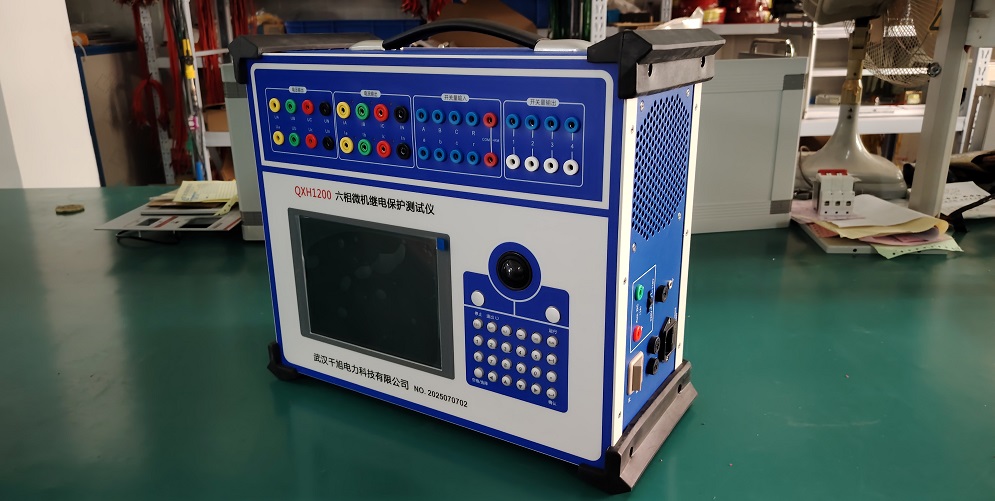

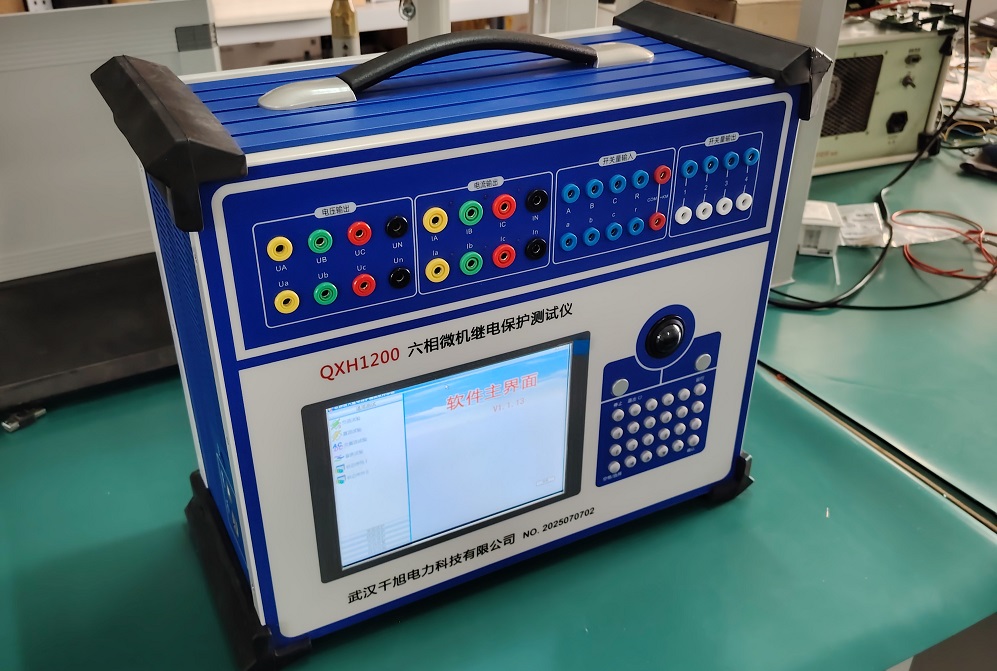

产品图片

Product Image

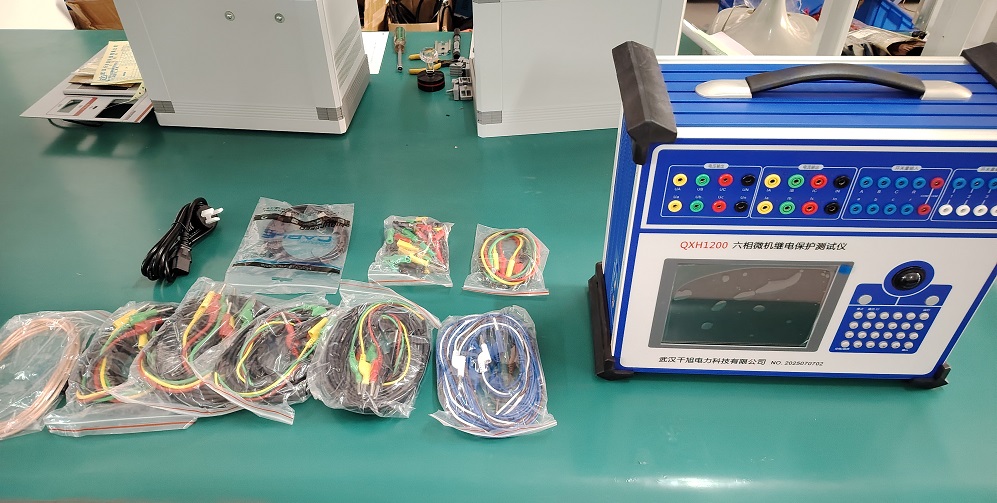

产品附件
