回路电阻测试仪 HL-100A

        适用于高压开关接触电阻( 回路电阻 )的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。

参考标准:DL/T845.4-2004

● 抗干扰能力强

● 能长时间输出大电流

● 性价比高


注:本产品享受免费技术指导、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

产品简介

Product Introduction


        回路电阻测试仪是一种用于测量电路中导体间或设备连接部分的电阻值的仪器。其主要作用是检测电路中的连接质量和电阻值,以确保电路的正常运行和安全性。

        回路电阻测试仪通常用于以下几个方面: 电气设备连接测试:在电气设备的安装和维护过程中,使用回路电阻测试仪来测试设备之间的连接是否良好。通过测量导线、接线端子等部分的电阻值,可以及时发现连接不良或松动等问题,避免因连接不良而导致的故障和安全隐患。在高压开关中,回路电阻测试仪可以用于测量上下触头的电阻值,以评估接地系统的接触性能。对于电力系统中的接地回路,回路电阻测试仪可以用于测量接地回路的电阻值,以评估接地系统的质量和性能。良好的接地回路可以保障电力系统的安全运行,防止接地故障导致的电气事故。

        总的来说,千旭电力回路电阻测试仪HL-100A是一种用于测量电路中各部分电阻值的重要工具,输出电流100A恒流,可用于检测电气设备连接、开关、接地系统、防雷系统等的性能和安全性,确保电路的正常运行和安全可靠。

产品参数

Product Introduction


测量范围

1~1999μΩ

分 辨 率

1μΩ

测试电流

DC 100A

测量精度

0.5%

显示方式

电流 :三位半LCD

电    阻

三位半LCD

工作电源

AC220V±10%  50Hz

工作环境

温度- 10℃~40℃   湿度:≤80 %RH

体    积

300×270×200 mm

重    量

5Kg(不含附件)


产品特征

Product Parameters


1. 大电流输出:采用最新电源技术,能够连续输出大电流,有效克服脉冲式电源瞬间电流的弊端,有助于击穿开关触头氧化膜,确保获得良好的测试结果。

2. 抗干扰能力强:即使在严重干扰条件下,液晶屏最后一位数据能保持稳定在±1个字范围内,读数稳定,重复性好,保证了测试的准确性。

3. 使用寿命长:全部采用高精度电阻,有效消除环境温度对测量结果的影响,并且接插件的使用增强了抗振性能,延长了设备的使用寿命。

4. 携带方便:回路电阻测试仪体积小,重量轻,便于携带和使用,适用于各种现场测试需求。

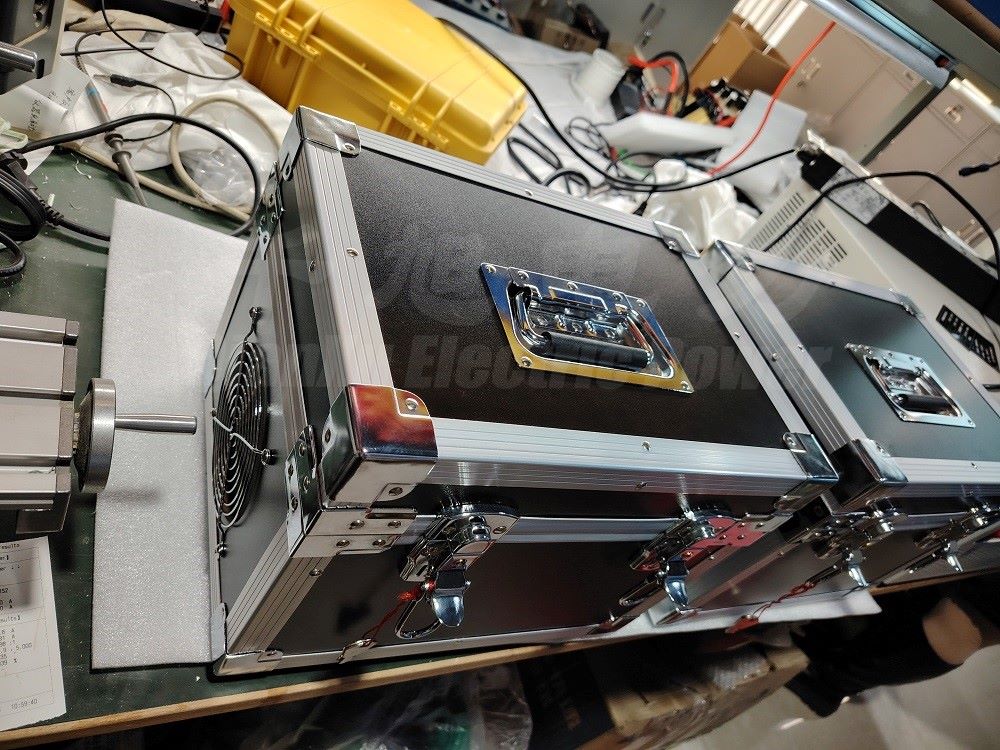

产品图片

Product Image

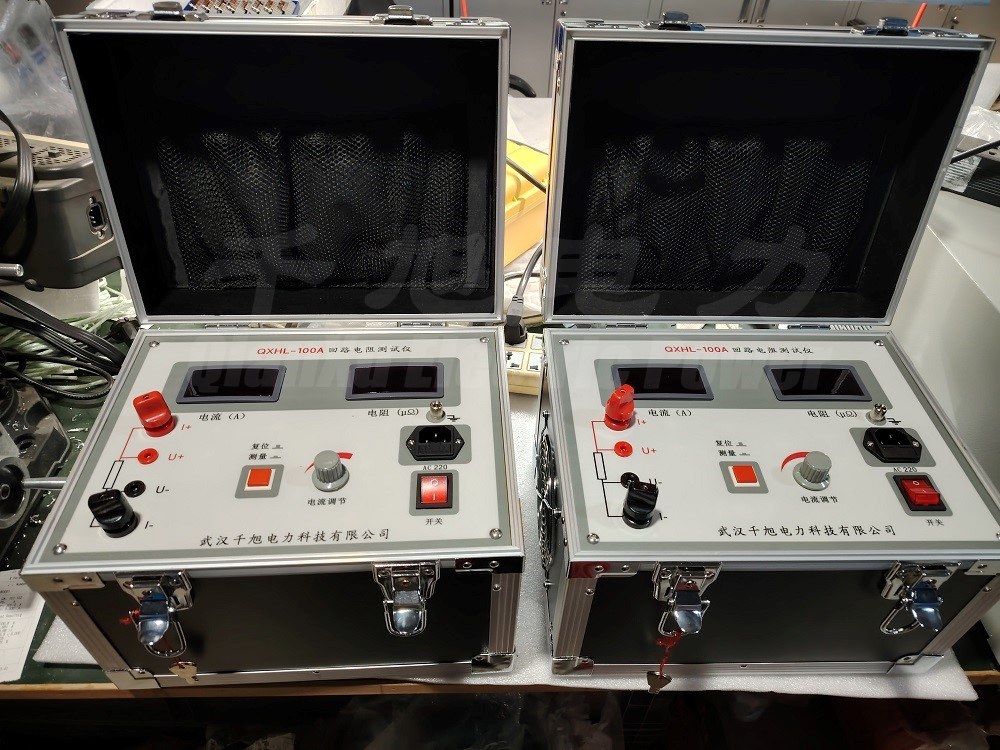

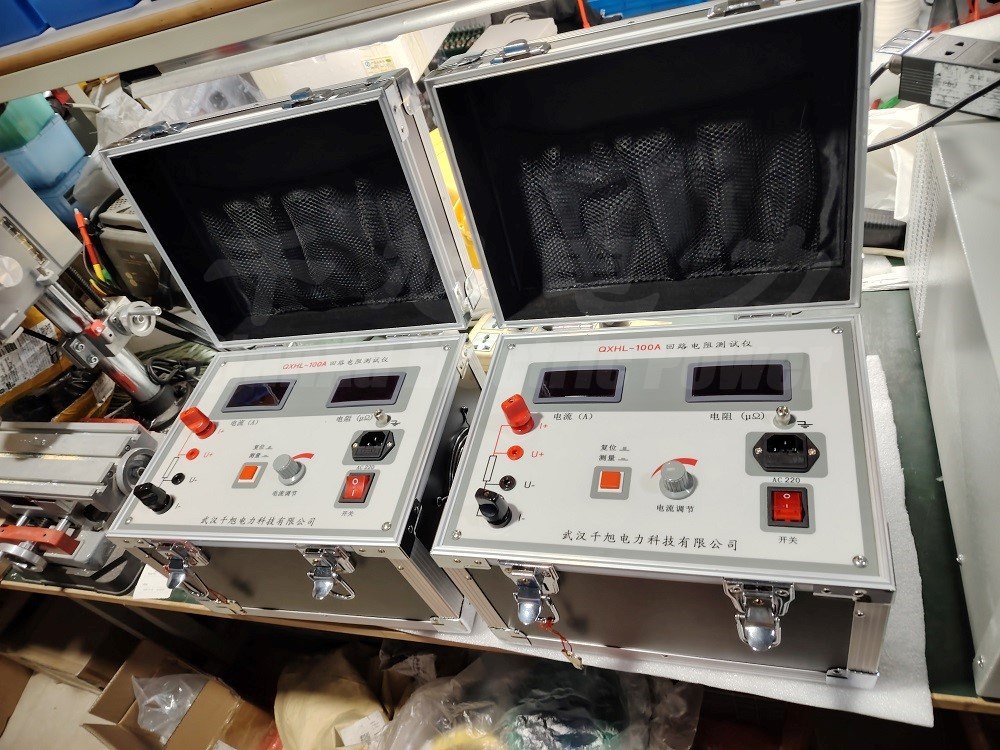

回路电阻测试仪(图3)

        1、电流显示(A)

        2、电阻显示(μΩ)

        3、电源插座

        4、电源开关

        5、电流调节

        6、测量开关

        7、电流输出I-

        8、电流输出V-

        9、测量输入V+

        10、测量输入I+

        11、接地



接线图

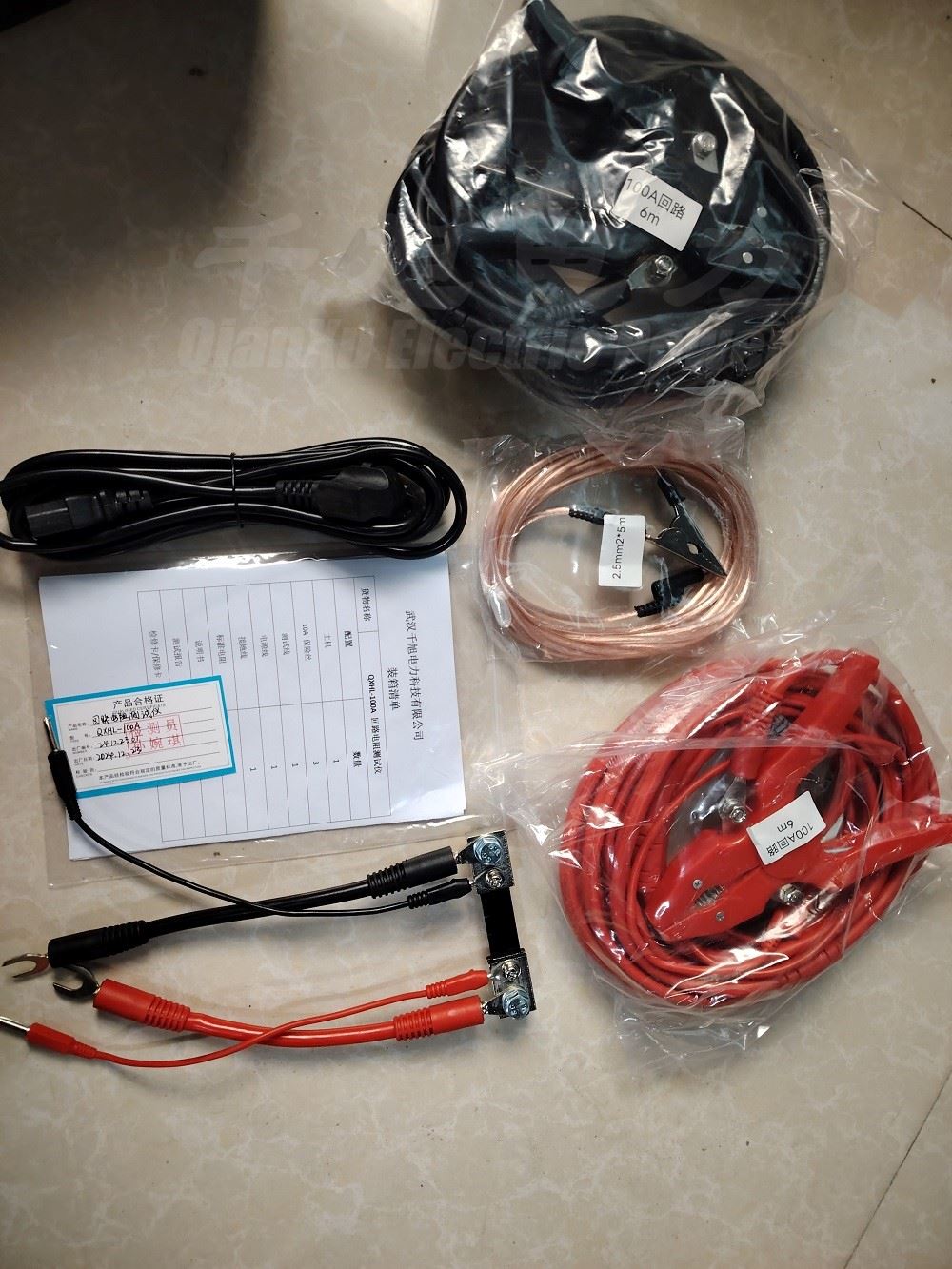

产品附件

Product Certificate



主机                                               1台

保险 7.5A                                       3只

测试线                                            1套

电源线                                            1根

接地线                                             1根

说明书                                             1份

检测报告                                         1份

保修卡/合格证                                 1份


//
