接地线成组电阻测试仪 QXCZ-I

        适用于运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试

参考标准:GB/T 28030-2011

● 7寸液晶显示屏

● 自定义接地线的截面积和长度

● 数据存储、打印、导出


注:本产品享受免费技术指导、保修、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

        接地线成组电阻测试仪QXCZ-I主要用于按照安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试,自动判断其合格与否。

        新安规对地线电阻率提出了技术要求,可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量,以对新地线验收,对已应用中的接地线进行可用性的科学评价。

产品参数

Product Introduction


测量范围

  0-199.99mΩ

分辨率

0.1μΩ

测量准确度

±(读数×0.5%+1μΩ

试验电流

直流30、50A

试验电流精度

±5%

电    源

 输入185V~240VAC,50Hz/60Hz,

数据存储

存储68组测量数据

工作环境

 温度-10~50℃  湿度≤90%

主机重量

约7.5kg(不含线缆)

主机体积

420mm×350mm×200mm


产品特征

Product Parameters


1、智能控制,全自动检测,全自动计算与分析;

2、体积小巧、接线简单,操作方便;

3、7寸显示屏,显示直观,操作方便;

4、带时钟,可存储打印试验结果;

5、可导出保存的测试结果;

6、自动日历时钟;

7、可自动测量 2 端、3 端,4 端、5 端成组接地线,适应各种不同情况;

8、可以自定义接地线的截面积和长度。

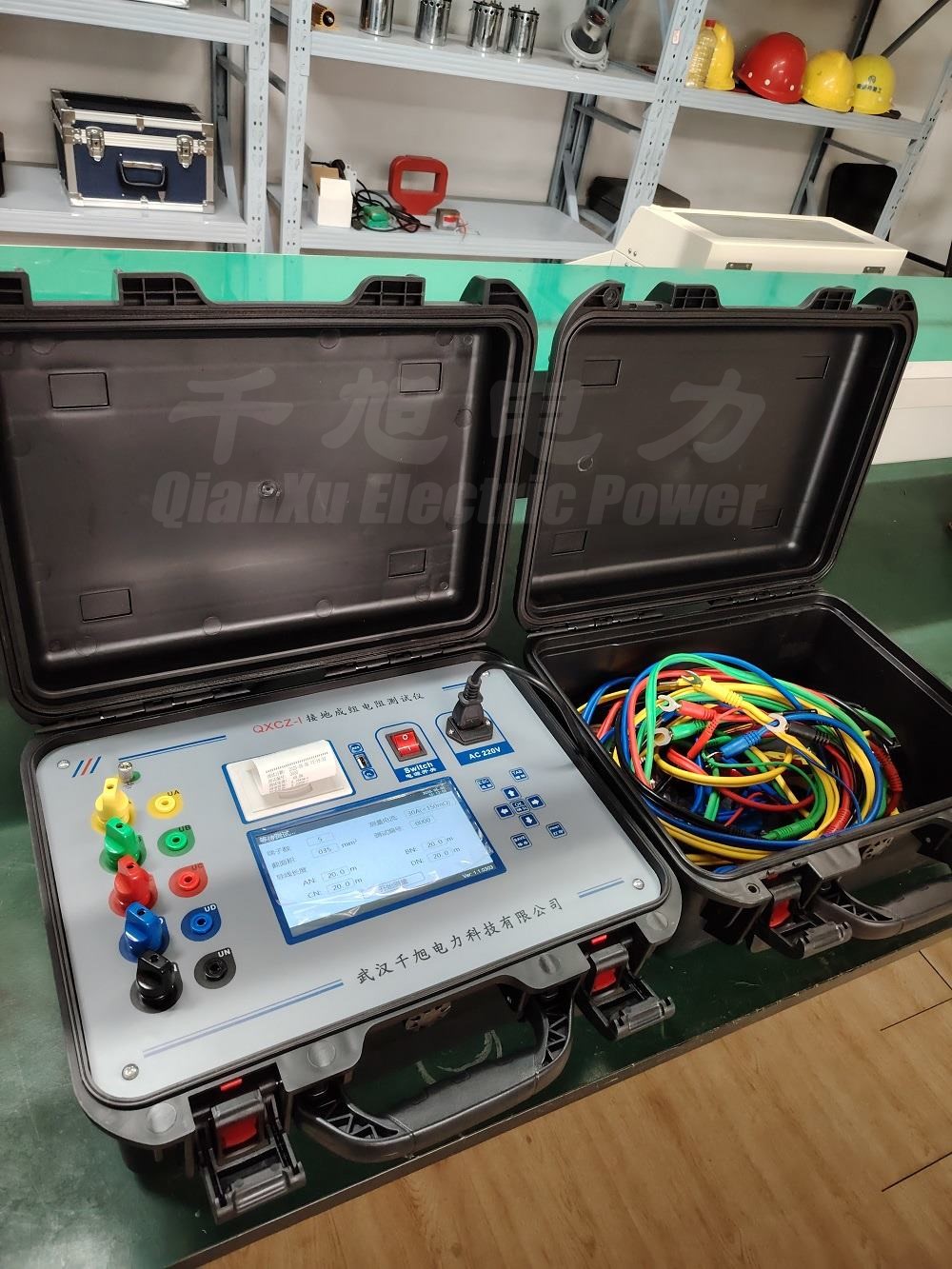

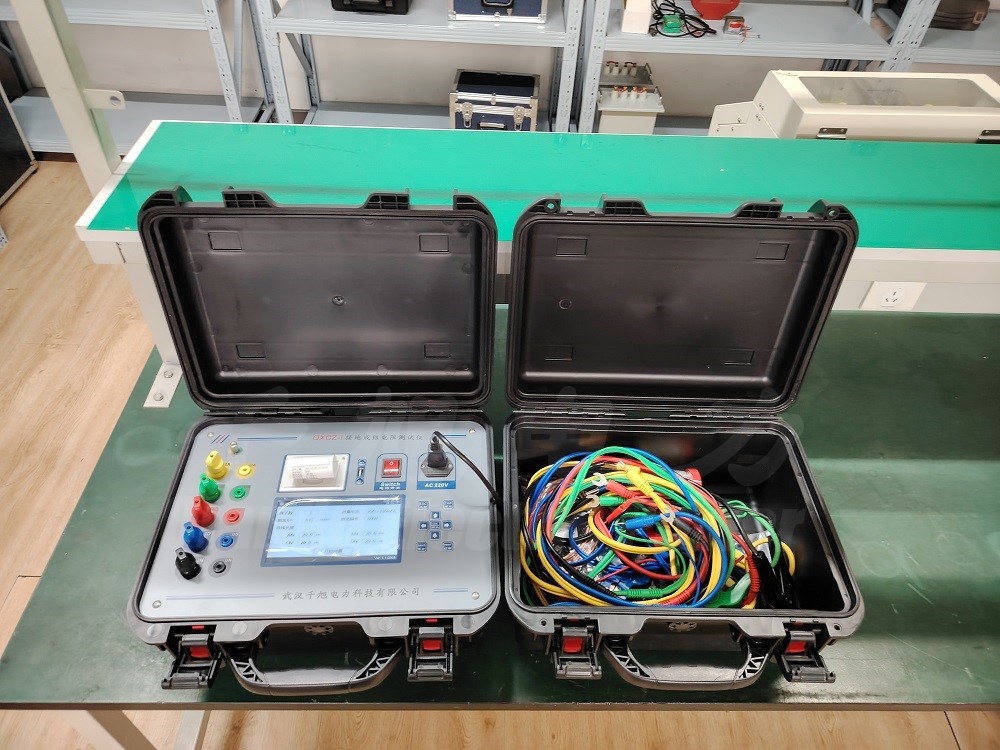

产品图片

Product Image

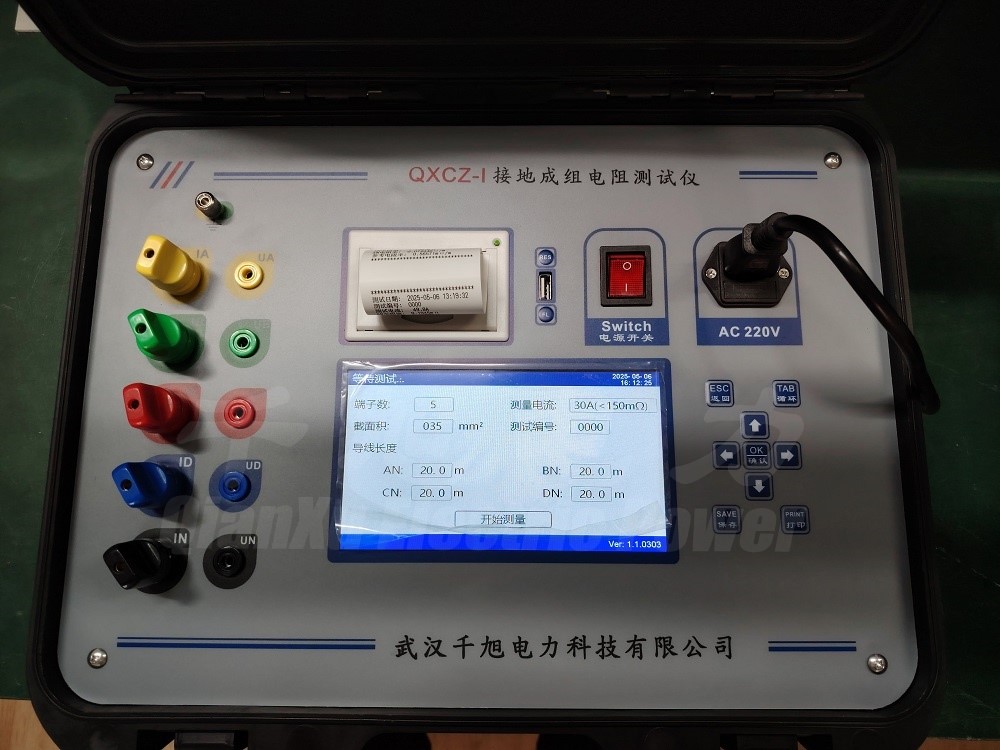

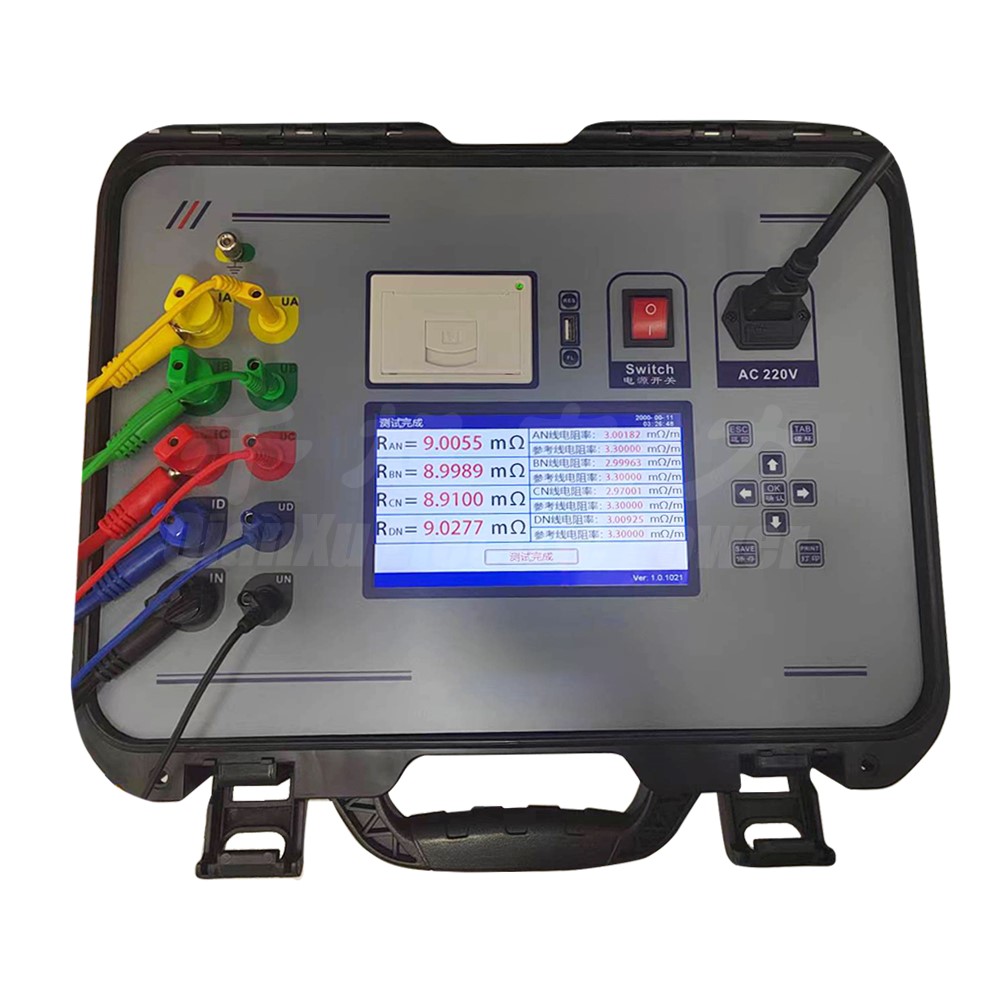

接地线成组电阻测试仪面板图(图2)


1

电源插座:用于 220V 电源接入,内含 5A 保险丝;

2

 电源开关:用于控制输入电源 220V 的接通与断开;

3

USB数据线接口;

4

打印机;

5

接地端子:用于保护接地,使用时接大地;

6

IA,IB,IC,ID,IN:为电流输出端子;

7

UA,UB,UC,UD,UN:为电压采样端子;

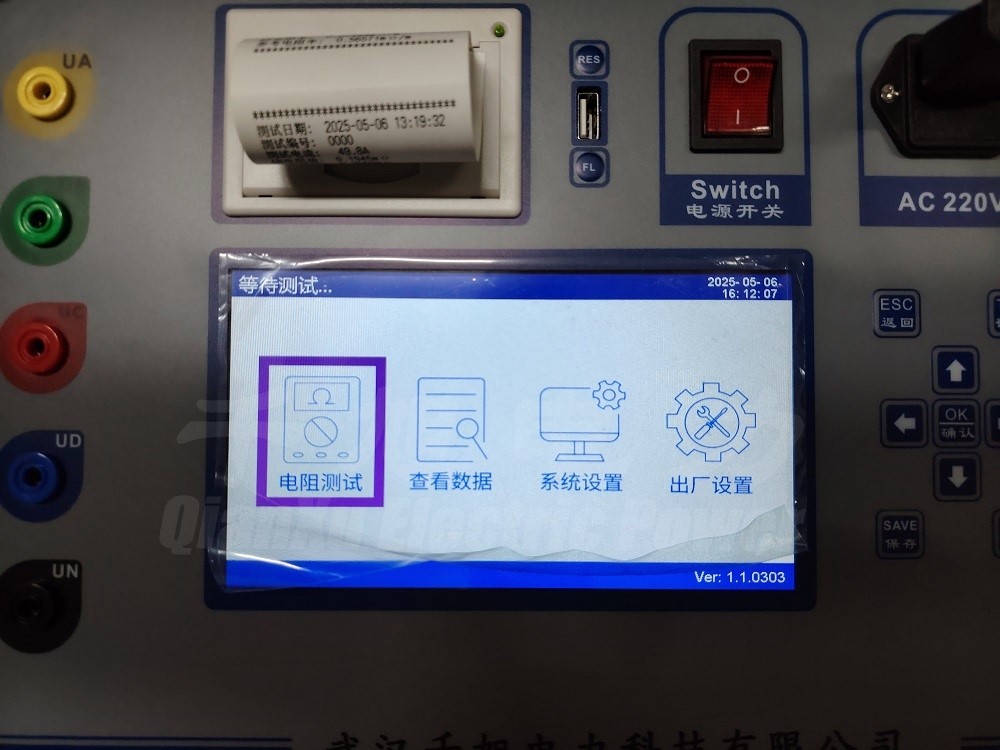

7寸显示屏:显示用户菜单及测试结果;

9

按键;

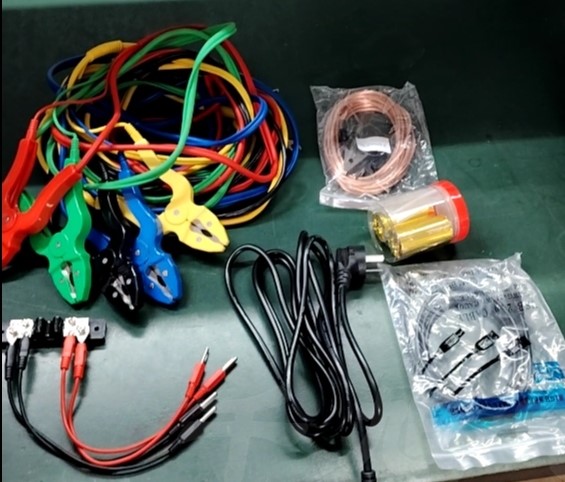

产品附件
