多功能变压器变比测试仪 QXBC-V

        适应各种大中小型变压器变比测试的需要(包括Z型变、整流变、电炉变、非整点的移相变、平衡变、斯科特及逆斯科特变压器),多功能变压器变比测试仪是一款功能和测量参数全面的变比测试仪。

参考标准:DL/T 963-2005

●5寸高清真彩液晶屏

●六角图显示功能:测试结果以数字和六角矢量图显示

●内部配备高容量锂离子充电电池


注:本产品享受免费技术指导、一年保修、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

产品简介

Product Introduction


        多功能变压器变比测试仪是一种用于测试和测量变压器变比的仪器。变压器是电力系统中常用的设备,用于改变交流电压的大小,通常由一个或多个线圈(绕组)构成。变压器的变比是指输入端的线圈匝数与输出端的线圈匝数之比,它决定了输入端电压与输出端电压之间的关系。

变比测试仪通过测量输入端和输出端的电压和电流,可以计算出变压器的变比。这对于确保变压器正常运行非常重要,因为准确的变比是保证变压器输出电压符合设计要求的关键。变压器变比测试仪通常还可以检测变压器是否存在短路或其他故障,以及评估变压器的性能和质量。

        总的来说,变压器变比测试仪是一种用于测量变压器变比并评估其性能的电力测试仪器,对于电力系统的安全和稳定运行起着重要作用。 该款QXBC-V多功能变压器变比测试仪,操作简单,功能齐全,数据稳定可靠; 多功能变压器变比测试仪可适应各种大、中、小型变压器变比试验的需要(包括Z变换、整流变换、电炉变换、非积分点移相变换、平衡变换、斯科特和逆斯科特变压器),多功能变压器变比测试仪是一款测量参数全面的变压器变比测试仪。

产品参数

Product Introduction


变比测量范围

0.9~10000

测量速度

35秒内完成三相测试

测量精度

高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

相角分辨率:0.01°

相角测量精度:0.1°

变比分辨率:0.0001

变比测量精度

0.1%(0.9-200)

0.2%(200-2000)

0.3%(2000-10000)

外形尺寸

320×240×130(mm)

重量

2.6kg


产品特征

Product Parameters


1、三相测试:可以进行单相和三相测量,内部数字合成三相标准正弦波信号源,输出高质量的三相测试电源,确保测试结果准确可靠。

2、功能强大:支持单相和三相绕组的自动测试,可以测量极性、相角等多种参数,同时能够一次性完成AB、BC、CA三相变比的测量。

3、相角测量功能:可以测量高低压侧的相角,适用于非整体变压器的变比和角度测量。

4、六角图显示功能:测试结果以数字和六角矢量图显示,直观展示变压器连接组别。

5、盲测功能:无需选择接线方式和组别,支持Y/△、△/Y变压器的测量,自动切换接线方式。

6、分接测试:快速测量各分接位置的变比及误差,减少重复输入,提高效率。

7、匝数比测量和工作电压比测量:可以准确反映变压器实际运行中的电压比情况。

8、抗振性好:稳定性高,适用于各种环境条件下的测试工作。

9、高清液晶屏和内置打印机:直观显示数据效果,方便随时打印并保存测试结果。

10、数字合成标准正弦数字源:失真度低,稳定可靠,不受工作电源质量影响。

11、携带方便:体积小、重量轻,便于携带和移动使用。

12、内置高容量锂离子充电电池:无需外部电源即可完成测试,长续航时间。

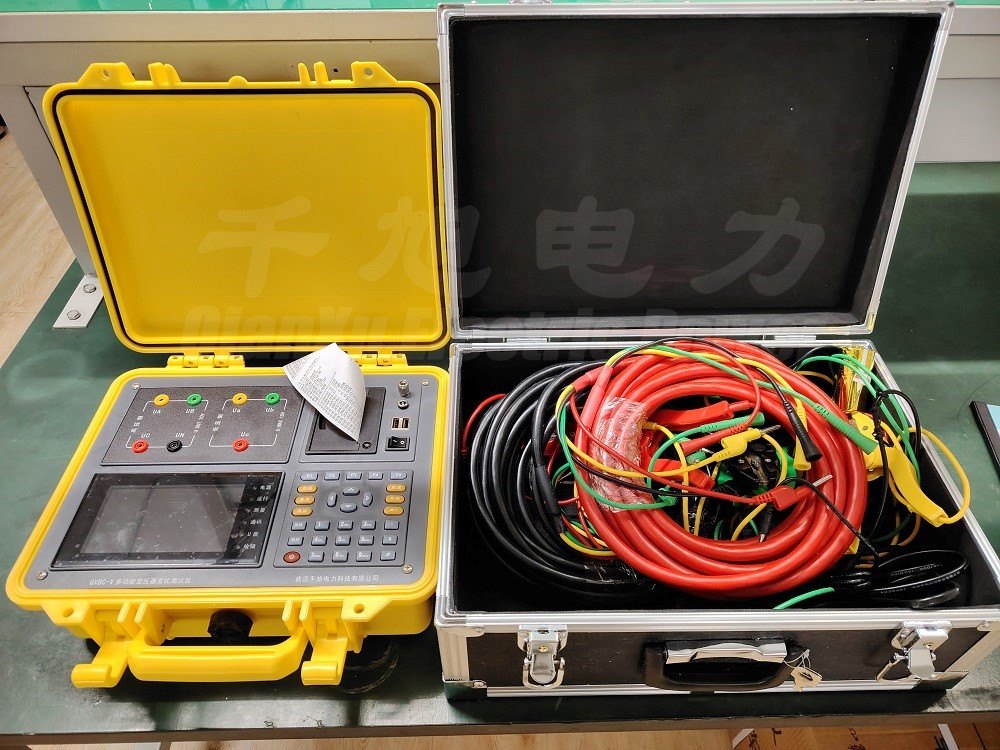

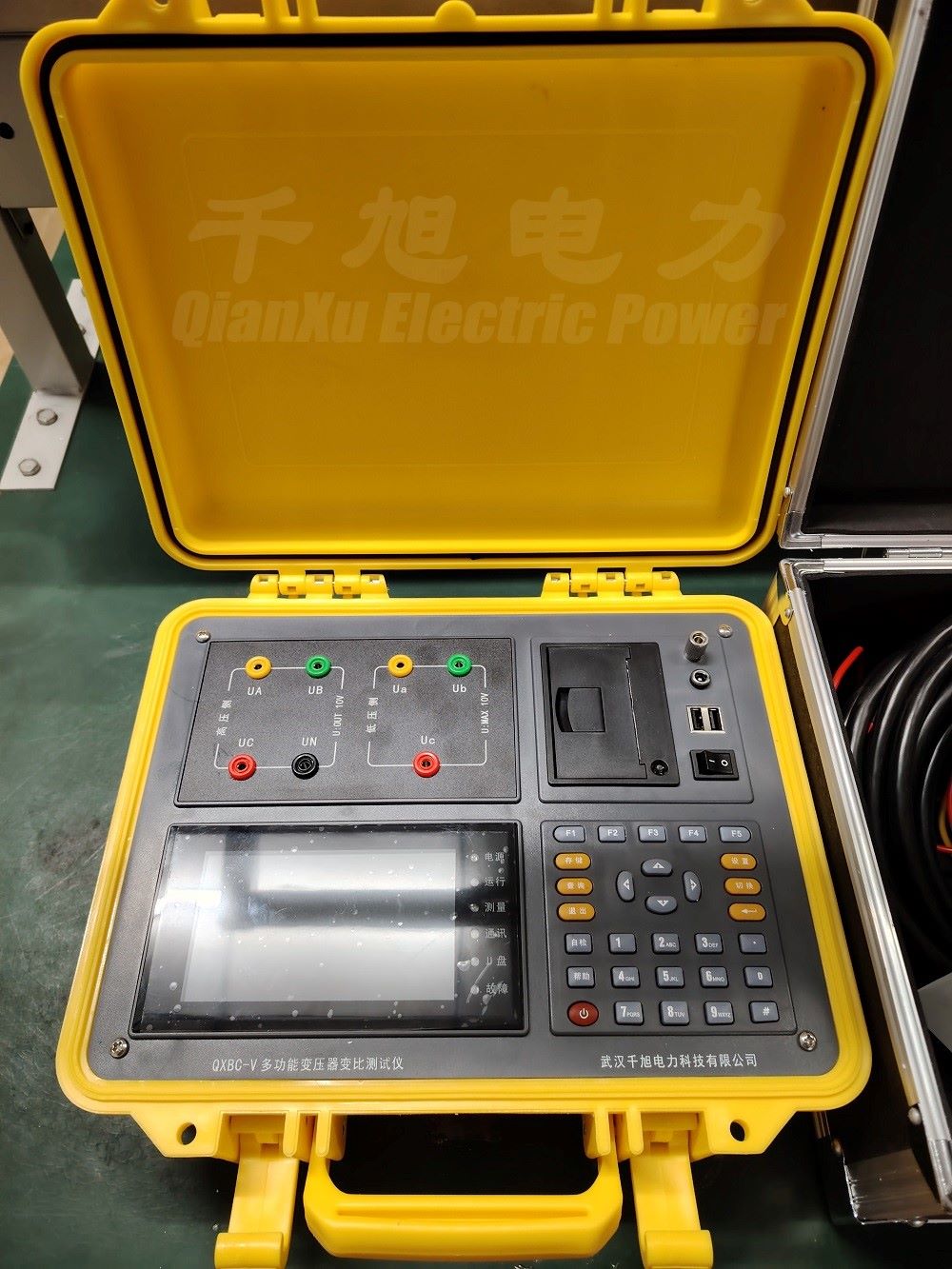

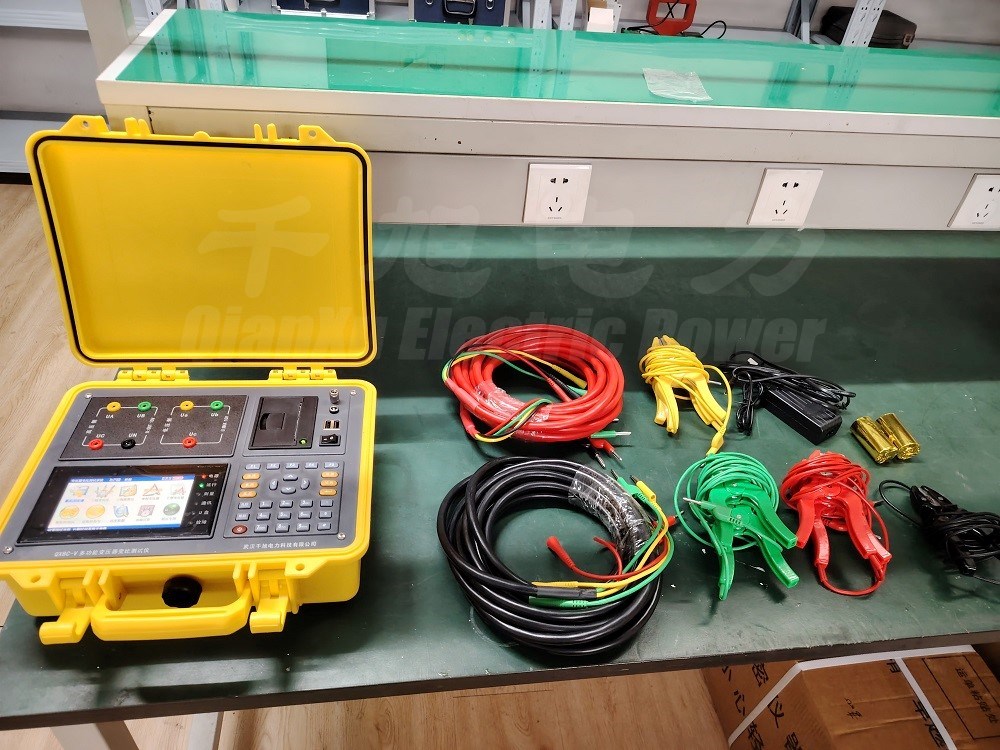

产品图片

Product Image

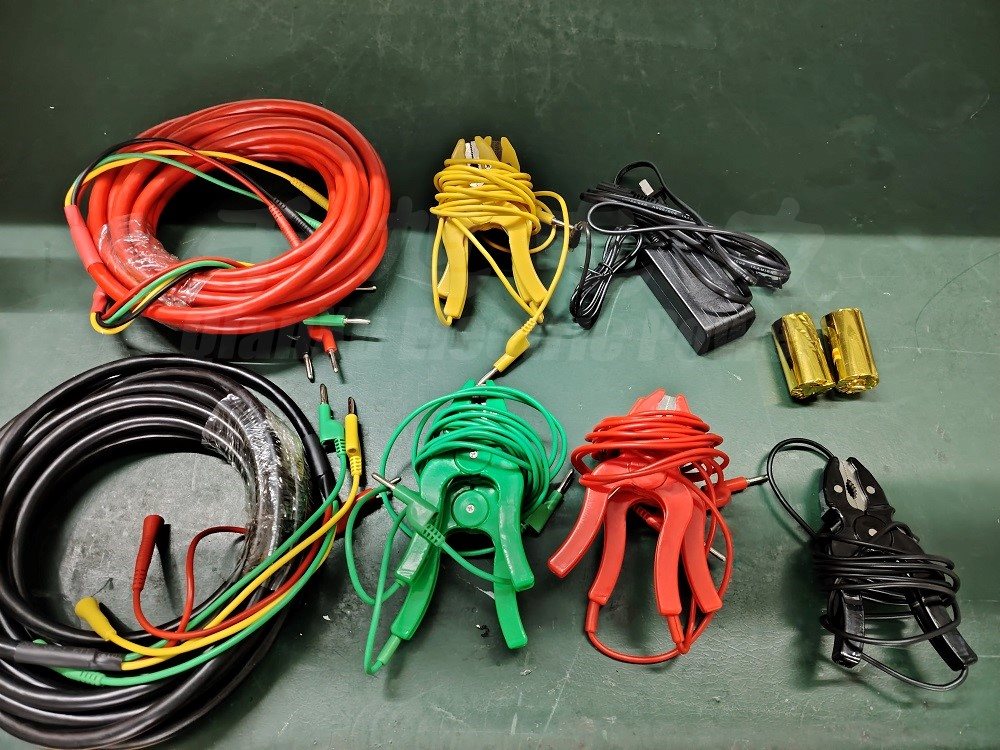

产品附件

Product Certificate


1.测试仪一台(多功能变压器变比测试仪)

2.电源线一根

3.测试线一套

4.产品使用说明书一本

5.合格证一个

//
