Product Introduction
氧化锌避雷器直流参数测试仪QX30是专门用于检测 10kV 及以下电力系统中无间隙氧化锌避雷器(MOA)阀片间的性能问题。根据《DL/T596-2021电力设备预防性试验规程》和《GB∕T 11032-2020交流无间隙金属氧化物避雷器》的规定,发电厂、变电所在每年雷雨季前和必要时应对金属氧化物避雷器进行直流 1mA 电压(U1mA)和 0.75 U1mA 下泄漏电流的检测。氧化锌避雷器直流参数测试仪在测量过程中,应记录环境温度和相对湿度等信息。该测试仪器实现了自动测量环境温度和相对湿度的功能。
氧化锌避雷器直流参数测试仪将直流高压电源、测量和控制系统有机结合,体积小、重量轻,适用于各种条件下的变电站、修理车间、生产厂家和试验室等地的测试。它取代了传统笨重的测试仪器和测试方法,是电力系统和氧化锌避雷器生产厂现场检验必不可少的设备。
氧化锌避雷器直流参数测试仪仪器操作设置人性化,支持多种操作方式,包括触摸屏操作、遥控器远程遥控、手机蓝牙 APP 无线操作、RS232/RS485 连线操作以及外部 IO 线控操作,使操作更加便捷灵活。
Product Introduction
分辨率: | 电压:0.01 kV 电流:0.1μA |
准确度: | 电压:5%rdg±10dgt 电流:5%rdg±10dgt |
供电方式: | 可充电锂电池供电(充电器:AC220V/50Hz输入 12.6V输出)。充电时间:2-3小时,使用时间:≥4小时 |
遥控有效距离:1 | 20M |
环境温度: | -10℃~50℃ |
相对湿度: | 25℃时≤85% |
海拔高度: | <1000M |
电池容量: | 12.6V/4000mAH |
仪器外型: | 320mm×270mm×230mm |
仪器重量: | 4.8kg |
Product Parameters
1、一键试验:快速自动完成试验,直接显示试验结果。
2、彩色触摸屏:320×240高清彩色触摸屏,支持人机对话交互。
3、内置锂电池:标配高能锂离子电池,适合无电源场合使用。
4、内置日历时钟:提供时间依据,用于打印和保存数据。
5、温湿度测试:氧化锌避雷器直流参数测试仪高精度显示当前温度和湿度数据。
6、海量存储试验数据:大容量存储,具有数据存储、浏览和掉电保护功能。
7、U盘导出试验数据:支持通过U盘导出数据并生成Word文件。
8、蓝牙控制及上传数据:氧化锌避雷器直流参数测试仪支持蓝牙功能,可通过安卓蓝牙APP进行测试、停止、上传、分享以及打印,并生成Word文件。可选配蓝牙打印机。
9、内置培训资料:屏幕内部配有各种接线方式,提供现场使用指导。
10、中文输入试验信息:支持中文输入相关站点、设备、人员、备注等信息,方便标识保存和打印试验数据。
11、中英切换:支持中英文界面切换,兼容中外使用场合。可选配。
12、热敏打印机:支持现场热敏打印,可选配外置无线蓝牙打印机。
13、通信灵活:可选配串口RS232或RS485的MODBUS通信,选配物联网MQTT试验控制上传。
14、高速采样:具有高速采样频率和先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。
15、携带方便:机箱体积小,重量轻,便于携带。

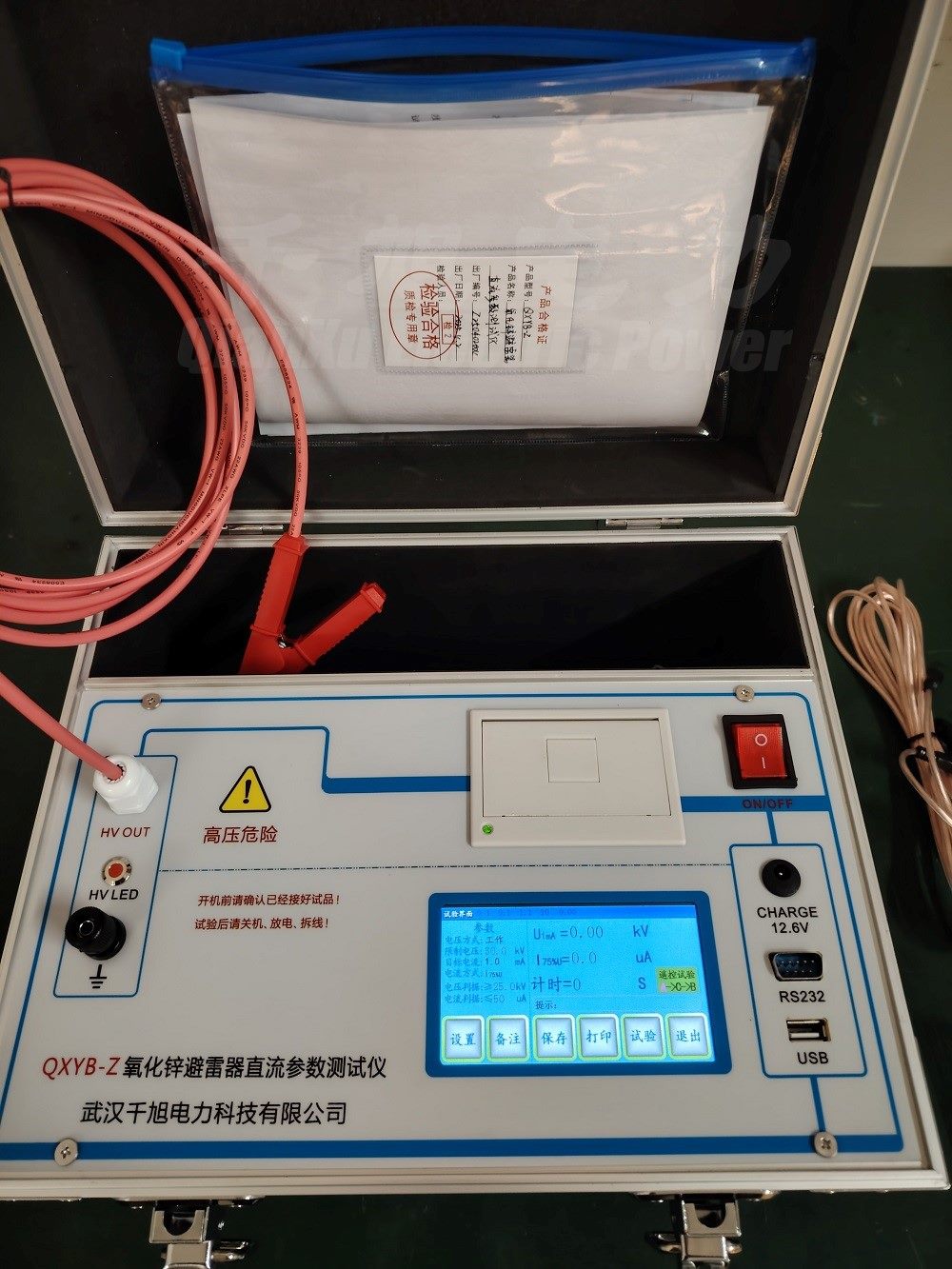

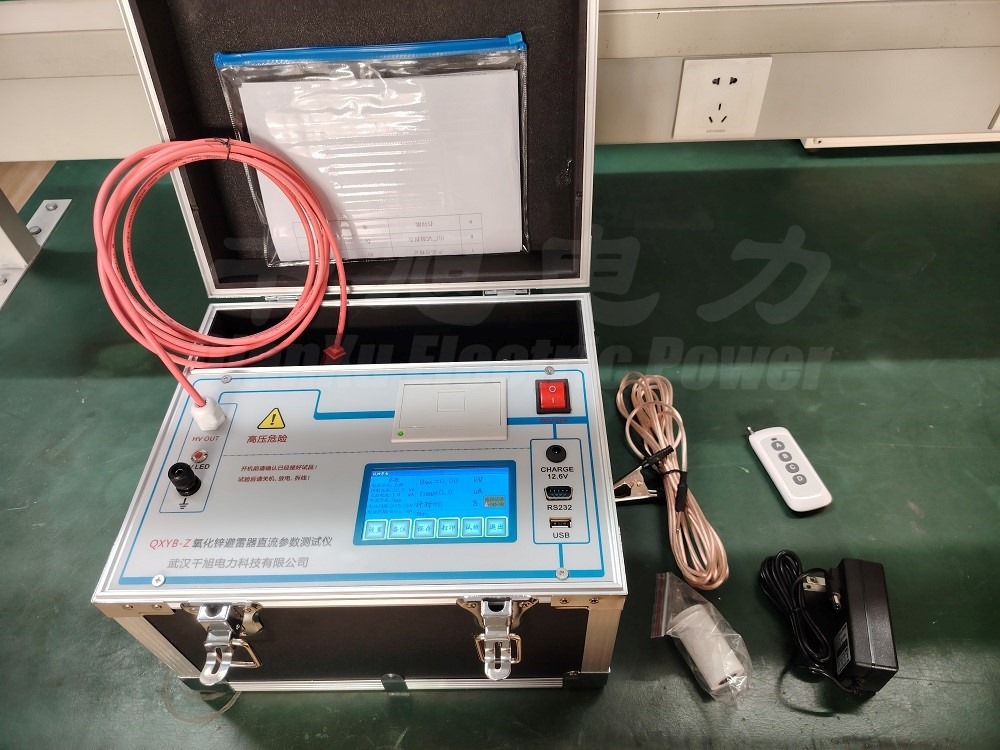

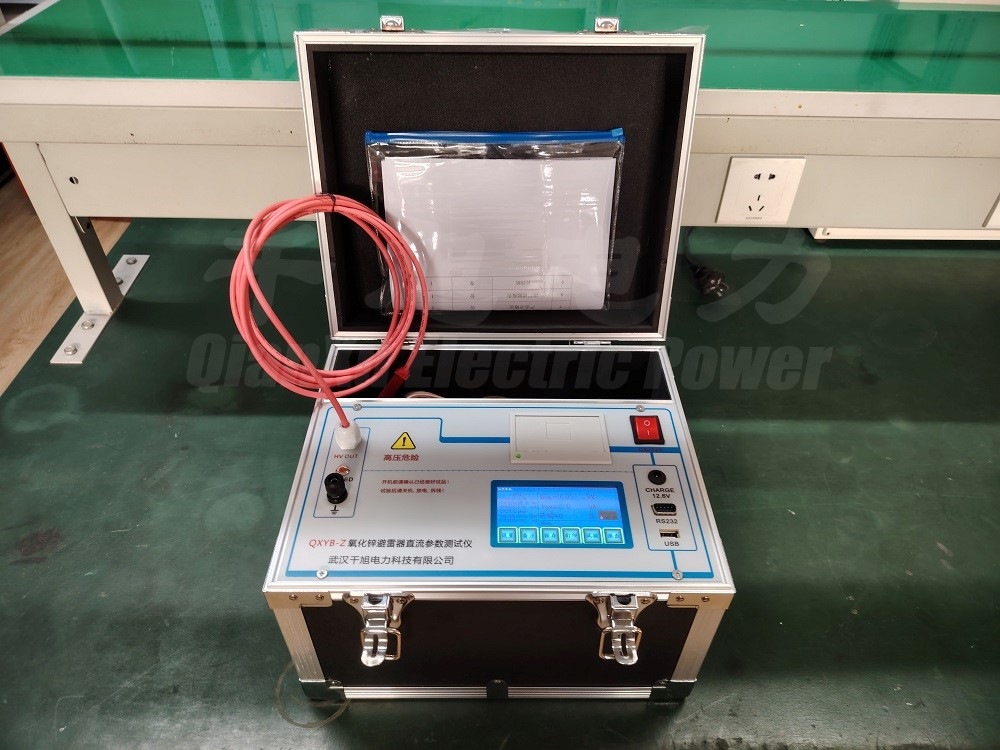

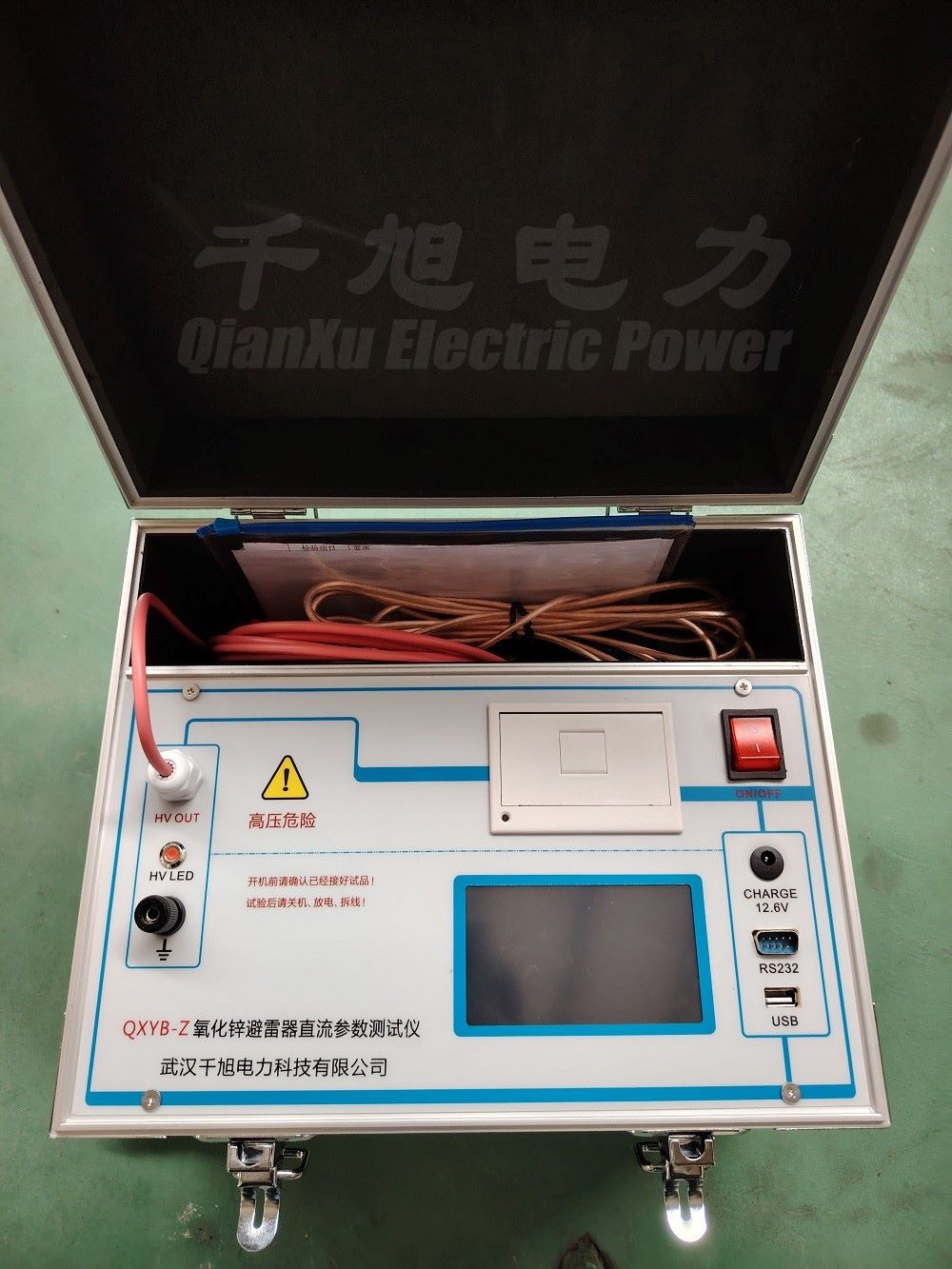

Product Image

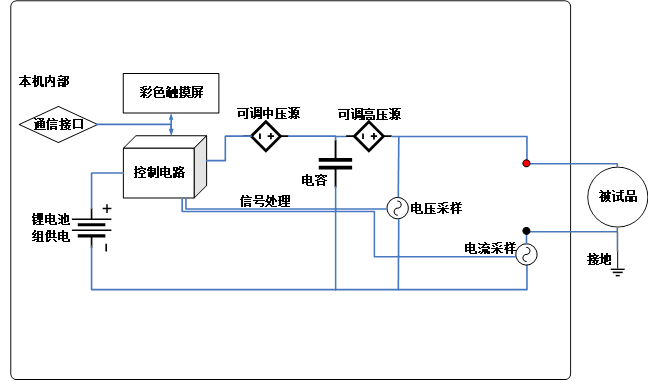

本机采用可调恒压源的测试原理,原理方框图见图:
测试原理图

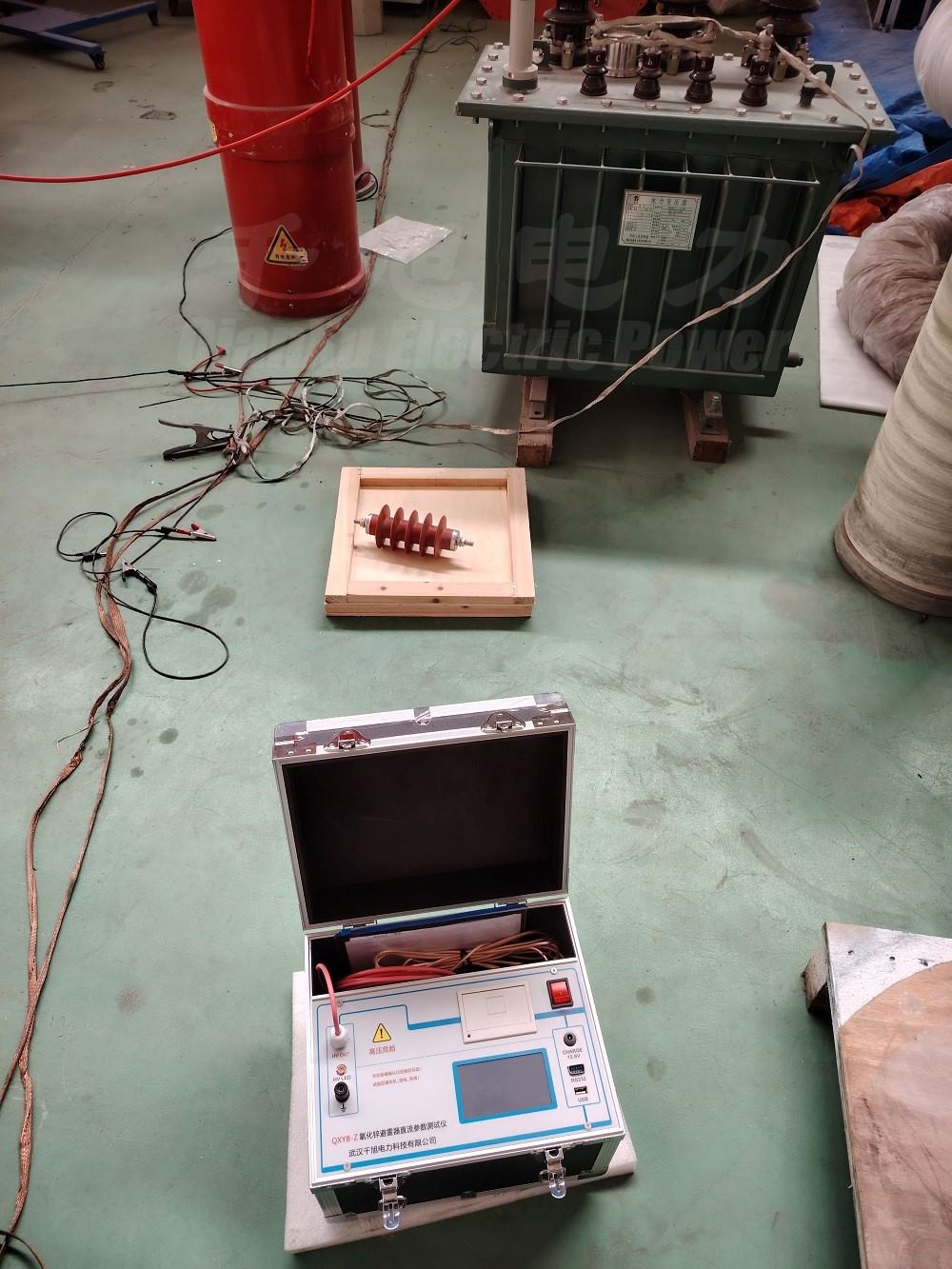

用透明铜线接本机黑线接线柱到被试品下端,再连接到大地,再接到放电棒(自备或选配)。用高压输出线接被试品上端,尽量悬空(可以根据实际情况定制长度),如下图所示。
接线图
Product Certificate
序号 | 名称 | 单位 | 数量 |
1 | 主机 | 台 | 1 |
2 | 高压输出线(主机上) | 根 | 1 |
3 | 接地线 | 根 | 1 |
4 | 遥控器 | 个 | 1 |
5 | 12.6V充电器 | 个 | 1 |
6 | 产品说明书 | 份 | 1 |
7 | 产品合格证 | 份 | 1 |
8 | 出厂试验报告 | 份 | 1 |
9 | 打印纸 | 卷 | 1 |
10 | 放电棒 | 套 | 1 |
