避雷器国标试验指导书

作者: 更新时间:2023-09-14 点击数:

        避雷器是电力设备中的一种重要设备,避免了雷击对电力系统的损害。耐压试验是避雷器的重要测试环节之一。根据国家标准GB11032-2010《交流金属氧化物避雷器》规定,耐压试验的标准应当满足:额定电压下充电电流的测量值应当不带负荷地达到充电电容额定电流的70%以上,不应发生击穿、破裂等异常情况。耐压试验主要目的是确保避雷器在正常工作操作下,能够承受额定电压和电流的震荡和冲击,保证设备的可靠性和安全性。

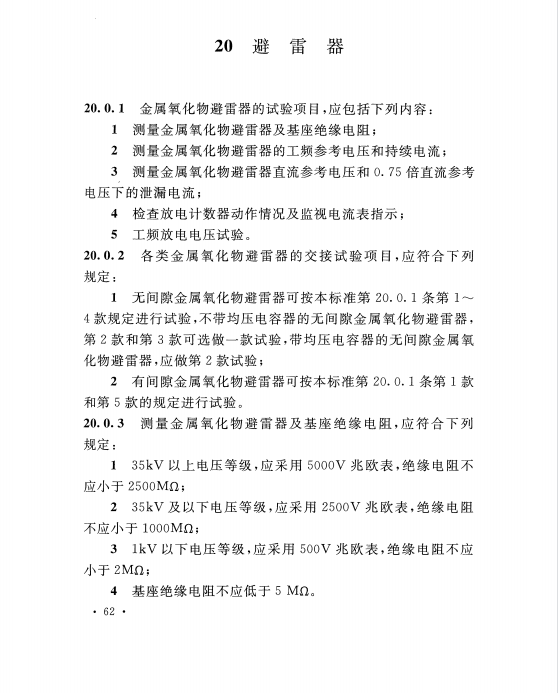

绝缘电阻测试

周期要求说明推荐设备
 1) 电厂、变电所避雷器每年雷雨季节
 2) 必要时
 1) 35kV以上,不低于2500MΩ
 2) 35kV及以下,不低于1000MΩ

采用2500V及以上兆欧表


QX26系列  GM系列

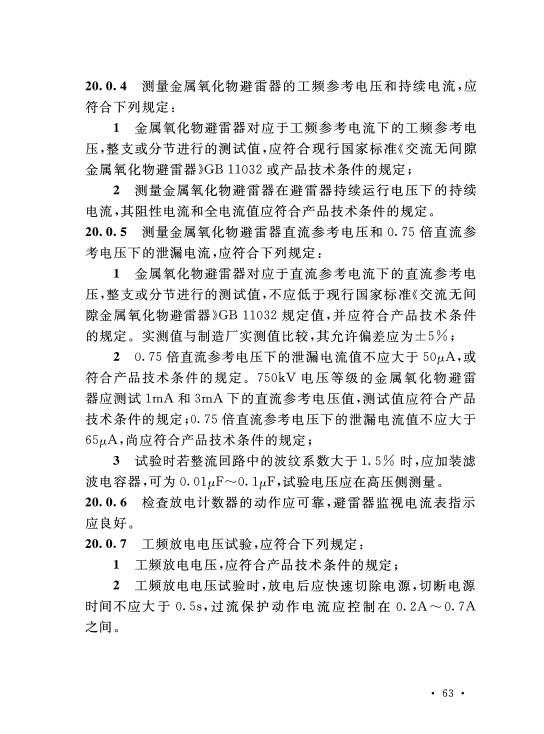

直流泄漏电流测试

周期要求说明推荐设备
1) 发电厂、变电所避雷器每年雷雨季节前
2) 必要时
 1) 不得低于GB11032规定值
 2) U1mA实测值与初始值或制造厂规定
值比较,变化不应大于±5%
 3) 0.75U1mA下的泄漏电流不应大于50μA
  1)要记录试验时的环境温度和相对湿度
  2)测量电流的导线应使用屏蔽线
  3)初始值系指交接试验或投产试验时的测量值
ZGF系列

氧化锌避雷器带电测试

周期要求说明推荐设备
 1) 新投运的110kV及以上者投运3个月后测量1次;以后每半年一次;运行一年后,每年雷雨季节前1次。
 2) 必要时
 测量运行电压下的全电流、阻性电流或功率损耗,测量值与初始值比较,有明显变化时应加强监测,当阻性电流增加1倍时,应停电检查 应记录测量时的环境温度、相对湿度和运行电压。测量宜在瓷套表面干燥时进行,应注意相间干扰的影响氧化锌避雷器带电测试仪QXYB-H

避雷器底座绝缘电阻测试

周期要求说明推荐设备
 1) 电厂、变电所避雷器每年雷雨季前
 2)必要时
自行规定 采用2500V及以上兆欧表   QX26系列  GM系列

避雷器检查放电计数器动作

周期要求
 1) 电厂、变电所避雷器每年雷雨季前
 2) 必要时
    测试3-5次均应正常动作,测试后计数器指示应调到"0"




//
