断路器(高压开关)试验指导书

真空开关高压断路器发生的缺陷故障中,在某些地区机械类缺陷故障已超过绝缘类缺陷,成为造成断路器功能失灵、影响电网安全运行的Z主要因素。机械特性试验是高压断路器例行停电试验中常做的试验项目,目的是为了检查断路器操作机构性能是否良好。

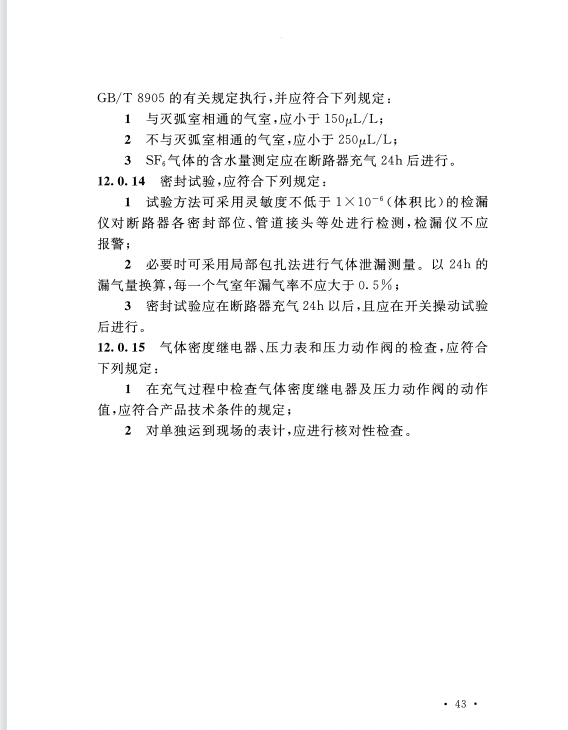

回路电阻测试

周期要求说明推荐设备
 1) 电厂、变电所避雷器每年雷雨季节

 2) 必要时

1 测量应采用电流不小于 100A 的直流压阵法;

2 测试结果应符合产品技术条件的规定。

100A以上回路电阻测试仪

QXHL-100A  QXHL-100P

绝缘电阻测试

周期要求说明推荐设备
1) 发电厂、变电所避雷器每年雷雨季节前
2) 必要时
 应符合制造厂规定测量分、合闸线圈及合闸接触器线圈的绝缘电阻值,不应低于 10MΩ;QX26系列 可调数字兆欧表

耐压测试                采用设备:变频串联谐振试验装置QXXZ系列    试验变压器YD系列


额定电压 (kV)1min工频耐受电压(kV)有效值
相对地
相间
断路器断口隔离断口
3.625/1825/1825/1827/20
7.230/2330/2330/2334/27
1242/3042/3042/3048/36
2465/5065/5065/5079/64
40.595/8095/8095/80118/103
72.5
140140140180
160
160160200

注:斜线下的数值为中性点接地系统使用的数值,亦为湿试时的数值。

时间、同期性、弹跳时间测试

要求说明推荐设备
合闸过程中触头接触后的弹跳时间, 40.5kV 以下断路器 不应大于 2ms 40. 5kV 及以上断路器不应大于 3ms; 对于电流 3kA 及以上的 lokV 真空断路器,弹跳时间如不满足小于 2ms ,应 符合产品技术条件的规定; 采用2500V及以上兆欧表   高压开关动特性测试仪QXGK-H
