手持式触头触指压力测试仪QXZYL操作介绍

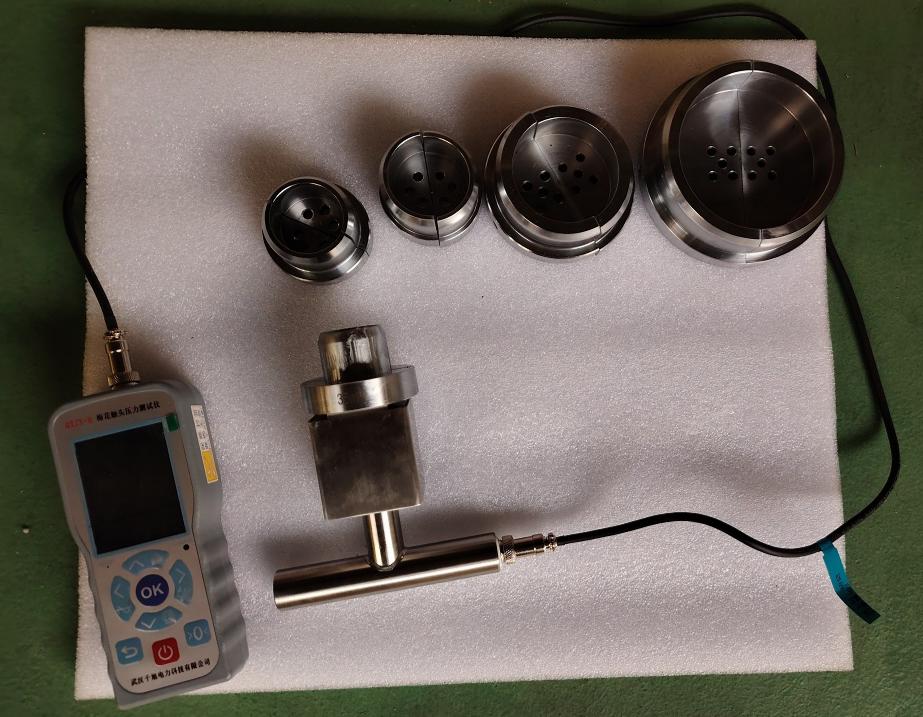

该测试仪主要由主机和传感器两部分构成，传感器的配置充分考虑了不同场景的使用需求。

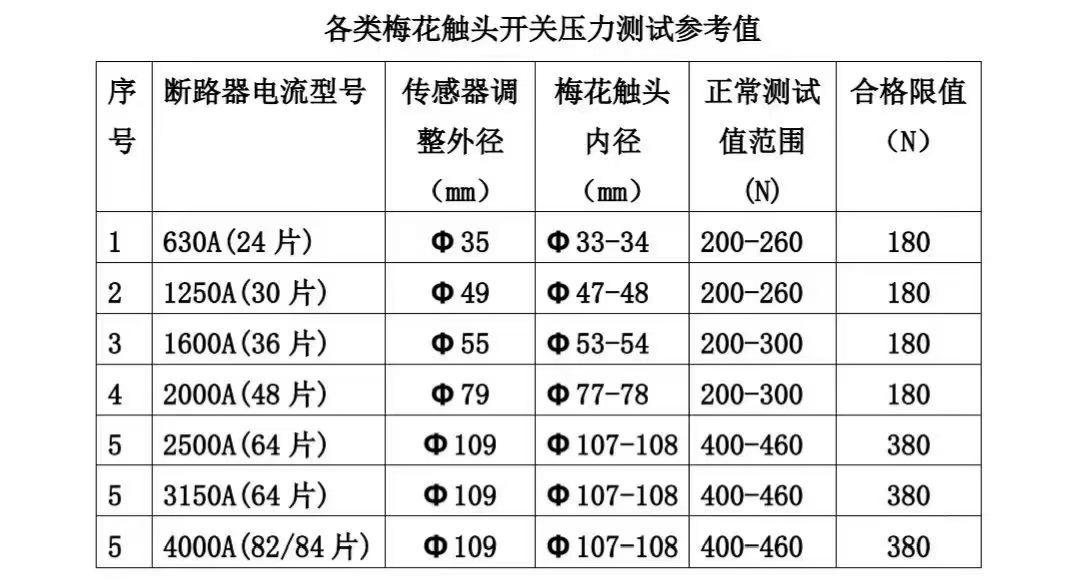

其中，标配包含五个传感器，分别对应35、49、55、79、109mm等常用尺寸，能够满足大多数梅花触头的测试需求，具体每个尺寸对应不同规格断路器，详细如下图：

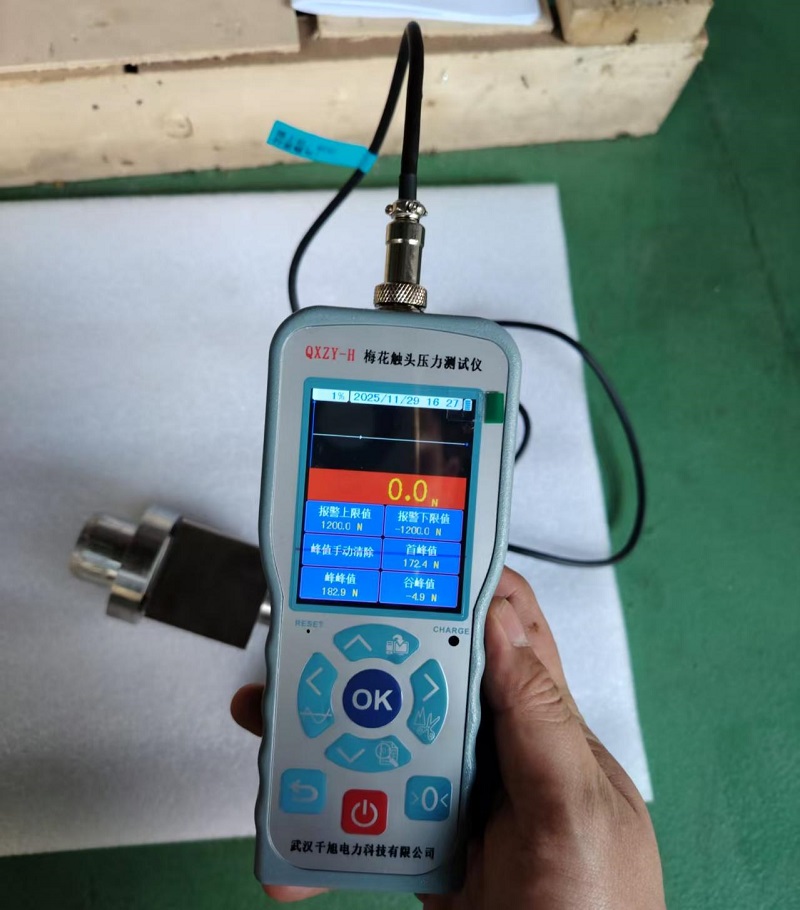

仪器的操作流程简洁易懂，无需复杂的专业技能。首先完成主机与传感器的接线工作，接线完成后，长按开机键启动仪器。开机初期，显示屏上的数值会出现负零点七的轻微波动，这属于正常现象，此时只需点击 “清零数据” 按钮，即可将数值归为零。为验证仪器灵敏度，可尝试按压传感器，此时显示屏会实时显示波动的力值，而当仪器保持静止状态时，数值会自动清零，确保后续测量的准确性。

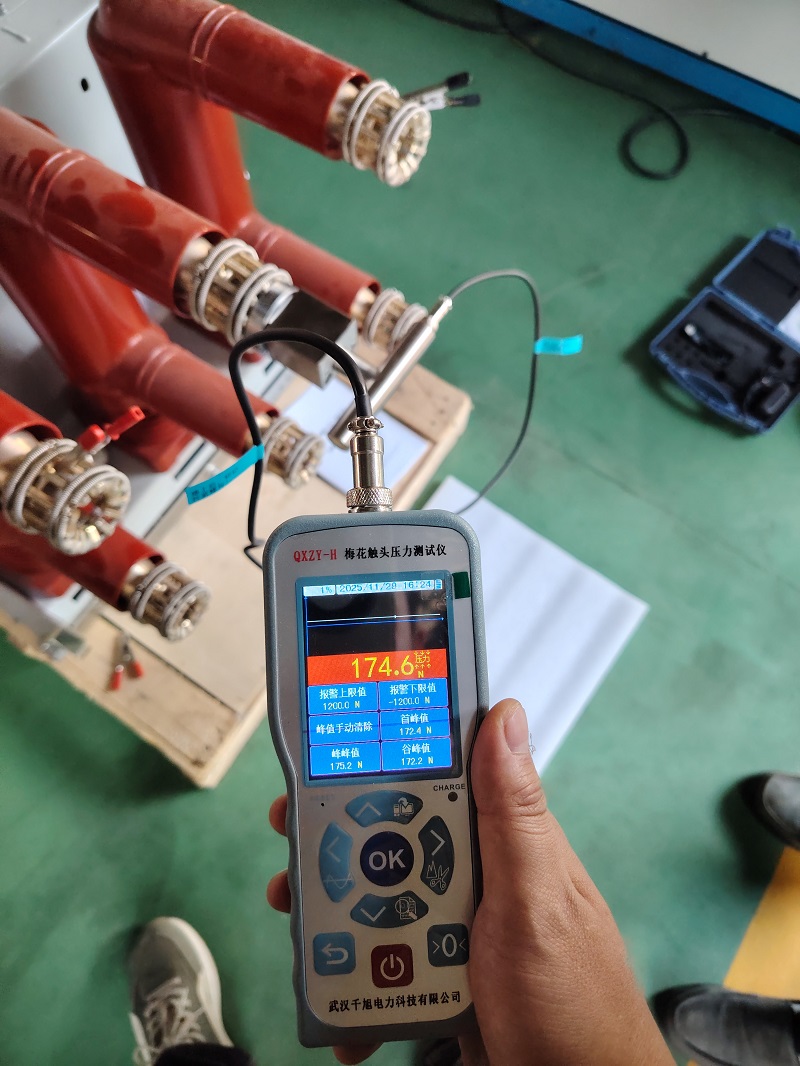

核心测试步骤分为两步：第一步，将待测试的梅花触头平稳插入对应的传感器中，此时仪器会显示实时力值（如测试中显示的174N）；第二步，点击仪器左侧按键进行曲线捕捉，系统会自动记录测试过程中的力值变化曲线。曲线捕捉完成后，可查看详细的捕捉报告，报告中包含峰值、起始值、峰值、受力面积等关键数据，例如本次测试的实测力值最终精确到 174.6，为触头性能评估提供了量化依据。

需要注意的是，仪器的数值稳定性与操作状态密切相关。若能保持仪器静止不动，数值将稳定为零；若出现上下晃动的情况，显示屏会实时反馈数值波动，使用者可通过调整操作姿势或测试环境，确保测量数据的可靠性。总而言之，手持式梅花触头触指压力测试仪以其紧凑的结构、丰富的传感器配置和直观的操作逻辑，为高压触头压力检测提供了高效解决方案。无论是电力运维中的常规检测，还是设备生产中的质量把控，该仪器都能凭借精准的数据输出，为设备安全运行保驾护航。
