变频互感器综合测试仪QXFA-M操作介绍

在电力工程领域，互感器作为关键设备，其性能参数的精准检测对电力系统的安全稳定运行至关重要。下面来详细介绍变频互感器综合测试仪QXFA-M的操作流程，为现场实际操作提供实操参考。

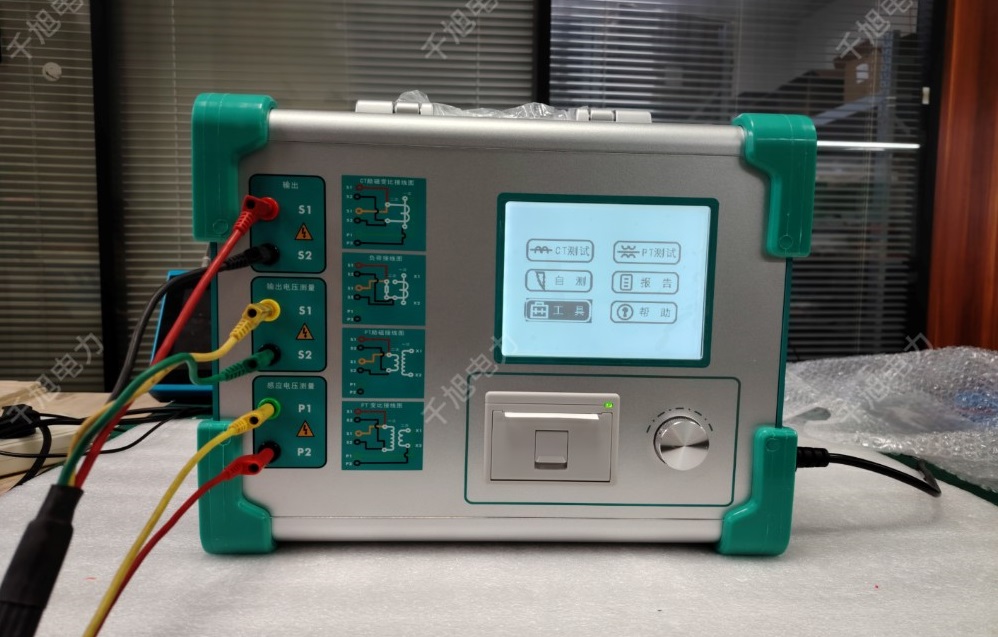

仪器是采用方波法测试原理，以一台 10 kV电流互感器为测试对象，测试前需先明确互感器铭牌上的关键信息，此次测试的互感器变比为 100 比 5。随后，参照仪器面板的接线图，规范连接测试线。

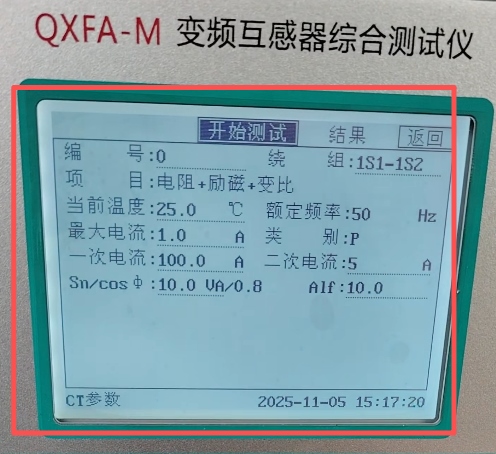

接线完成后，进入 CT 测试模式，按照实际需求设置好对应参数

点击开始测试后，仪器展现出高效的检测能力仅需 20 秒即可快速测出 CT 变比、极性、励磁特性等核心参数。

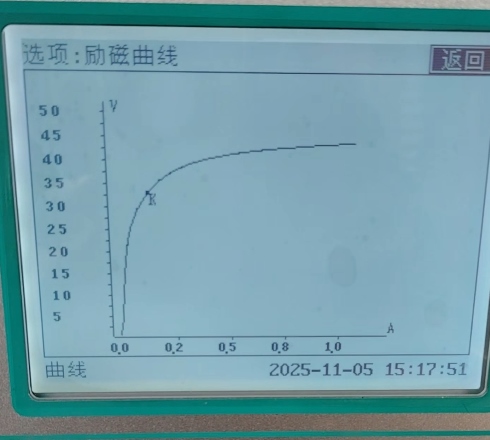

测试结束后，操作人员可在仪器上直接查看测试曲线和励磁数据，同时支持打印功能，方便数据留存与后续分析。

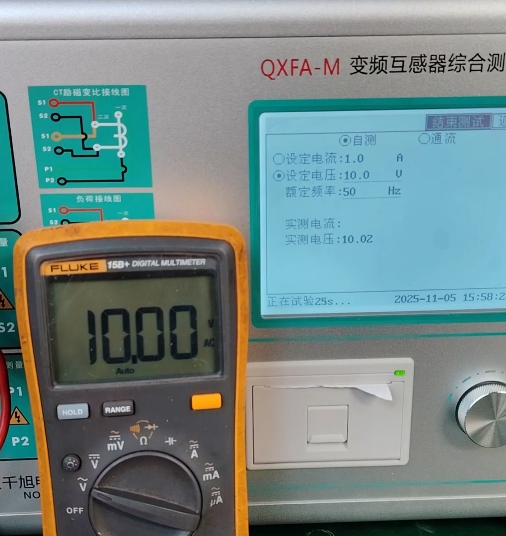

为确保仪器自身性能稳定可靠，下面来介绍仪器的自检流程。电压自检时，将输出 S1、S2 与测量 S1、S2 相互短路，用万用表辅助检测，设置仪器输出工频电压 10 伏，通过对比万用表显示值与仪器自身显示值，验证电压输出的准确性；

电流自检则需将输出 S1、S2 短接并连接钳形电流表，设置输出电流 1A，通过观察仪器输出与电流表读数的一致性，确认电流输出功能正常。
