变频串联谐振交流耐压试验装置270kVA/108kV厂家参考指南
一、厂家概况
武汉千旭电力科技有限公司（QXXZ 系列原厂），坐落湖北武汉，深耕高压试验仪器研发、生产、售后一体化，主打变频串联谐振、变压器测试仪器、高压发生器等承试资质配套设备，产品适配国网、南网、电力工程公司、第三方检测机构、电厂检修单位，产品符合国标 / 行标，可用于承装（修、试）电力设施资质仪器报备取证。联系方式： 15927335914；整机 1 年免费保修、终身软件免费升级、可上门技术指导、现场调试培训。
二、设备基础参数（QXXZ-270kVA/108kV 标配）
1、整机额定指标
总容量：270kVA，最高输出试验电压：108kV，额定输出电流：2.5A
调频区间：30～300Hz（可模拟等效工频 50Hz 试验），频率分辨率≤0.1Hz
输入供电：三相 AC380V/50Hz，变频电源额定功率 30kW；波形畸变率＜1%，电压、电流测量精度 1.5 级，品质因数 Q=30～80
工作环境：环境温度 - 10℃～+50℃，环境湿度≤90% RH，海拔≤1000m，室内外均可作业

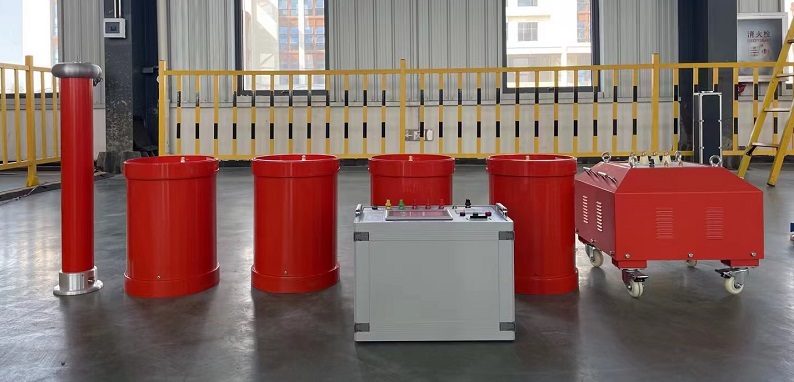

2、成套配置清单（千旭标准出厂配置）
表格
| 配件名称 | 规格参数 | 数量 | 备注 |
|---|---|---|---|
| 变频控制电源 | 15kW，7 寸触摸屏全自动，自动扫频找谐振、自动升压 / 计时 / 降压、数据存储导出 | 1 台 | 带过压、过流、闪络、失谐四重硬件 + 软件保护 |
| 激励变压器 | 15kVA，低压 0～400V，高压多级抽头（1.5kV/3kV） | 1 台 | 干式环氧浇筑，防潮便携 |
| 高压谐振电抗器 | 67.5kVA/27kV/0.25A，干式空芯 | 4 节 | 单节独立，可串并联；4 节串联 108kV、并联低压试验，灵活拆分使用 |
| 电容分压器 | 108kV，分压比 1000:1，高精度测量 | 1 套 | 同步采集高压，联动过压保护 |
| 配套辅件 | 高压引线、接地铜线、均压球、工具包、出厂检定报告、说明书 | 1 套 |
三、适配被试品范围（选型核心依据，GB50150-2016、DL/T849.6-2016、DL/T474.4-2018）
10kV 交联电缆（300mm²）：最长耐压5km，试品电容≤1.88μF，试验电压 22kV，耐压 5min（交接试验）；
35kV 交联电缆（300mm²）：最长耐压2km，试品电容≤0.389μF，试验电压 52kV，耐压 60min（电缆长时耐压）；
35kV 断路器、隔离开关、GIS、互感器、母线：最高试验电压 95kV，工频等效 45～65Hz，耐压 1min；
中小型 35kV 主变、绝缘子、套管等容性高压设备交接、预防性交流耐压试验。
四、千旭产品核心优势
模块化拆分设计：4 节电抗器分体装箱，单台重量轻，汽车短途转运、工地爬楼搬运便捷；电抗器可拆分组合：单节 27kV、两节 54kV、四节 108kV，可降级当做 135kVA/54kV、67.5kVA/27kV 小容量谐振使用，一机多用，降低采购成本。
智能控制系统：新一代触控变频源，内置试验参数数据库，内置国标耐压参数，输入电缆截面 / 长度自动核算谐振频率，全自动一键试验；试验曲线、电压电流数据本地存储、U 盘导出、打印试验报告，满足电力竣工资料归档要求。
安全防护设计：试品击穿瞬间回路失谐、高压快速跌落，无持续工频过压损毁试品；软硬件双重过压 / 过流 / 闪络保护，相比老式工频试验变压器安全性大幅提升。
资质配套：设备附带出厂校准证书、合格证，参数满足承试三级 / 四级电力资质仪器清单要求，可协助资质评审资料整理。
1、采购注意事项
按需选配补偿电容器：超长电缆、超大电容试品可选配补偿电容扩容，避免容量不足；
定制选项：户外高频潮湿环境可选电抗器防雨护套、变频源防尘机箱。
2、出厂验收要点
核对铭牌容量 270kVA/108kV、出厂编号、出厂检测报告
空载升压至 108kV 稳压 5min 无放电、无发热，自动扫频谐振正常；
索要原厂质保协议、检定证书。
3、后期维保
每年 1 次仪器计量校准，千旭可上门校准服务；
电抗器防潮存放，避免露天淋雨，变频电源避免强粉尘环境。
