变频串联谐振交流耐压试验装置厂家生产工艺介绍

1. 工作原理

依靠 LC 串联谐振：调节变频电源输出频率f=2πLC1，电抗器电感 L + 被试品容性电容 C 谐振，依靠品质因数 Q 升压，低压激励即可获得数十倍高压，仅补充回路有功损耗，电源容量大幅缩减。

2. 整体结构设计工艺

1. 模块化积木化设计：电抗器单节标准化（27kV/36kV/67.5kV 主流规格），可串并联组合，串联升压、并联增流；变频电源、励磁变独立柜体，便于拆分转运。
2. 电气参数仿真设计：采用 MATLAB 仿真谐振区间（20～300Hz），核算线圈匝数、铁芯截面积、绝缘裕度；分压器按分压比 1000:1、精度≤0.5% 建模；励磁变按宽频（20～300Hz）优化绕组排布，降低高频损耗。
3. 结构三防设计：户外型整机做防潮、防盐雾、抗震结构，电抗器外壳采用改性 POM / 环氧玻璃钢模具一体成型。

二、原材料进厂检验工艺（全制程首道质控）

所有主材 100% 入厂理化检测，不合格禁用：

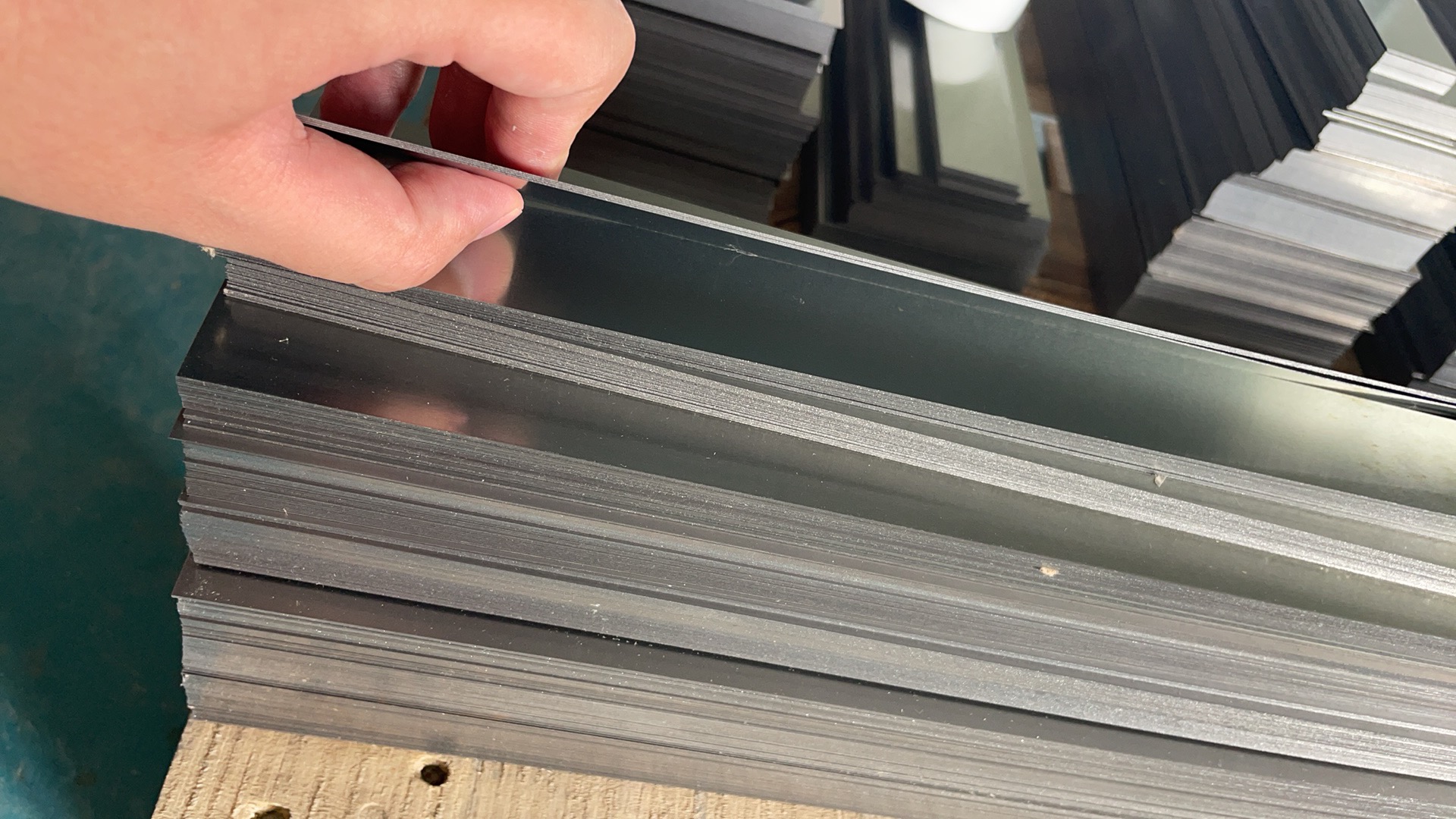

1. 电磁材料：取向冷轧硅钢片（0.27/0.3mm）测铁损、磁通密度；无氧紫铜圆 / 扁铜线测电阻率、抗拉强度；

2.

3. 绝缘主材：环氧浇注树脂、玻璃纤维筒、聚酰亚胺薄膜、NOMEX 绝缘纸做耐压、热变形、吸水率试验；
4. 电子元器件：IGBT/SiC 功率模块、DSP 主控芯片、采样电阻、液晶屏分批次通电老化抽检；
5. 结构件：冷轧钢板、铝合金型材做防锈涂层附着力检测。

三、四大核心部件分项生产工艺

（一）变频控制电源（主控单元）生产工艺

变频电源功能：工频 380V 输入→整流→逆变输出 20～300Hz 正弦可调电压，自动扫谐、闭环稳压、六重保护（过压 / 过流 / 过热 / 闪络 / 失谐 / 模块故障）。

1. PCB 板贴片焊接工艺SMT 全自动贴片→回流焊→插件手工补焊→ICT 在线通断检测→高温 48h 通电老化（45℃恒温），剔除虚焊、元器件早期失效。
2. 功率回路装配整流桥、三电平逆变功率模块、高频滤波电感、EMC 滤波电容铜排紧固连接，铜排镀银处理，降低接触发热；功率腔体加装强制风冷风道。
3. 软件烧录与标定嵌入自动扫频算法（30s 锁定谐振点）、AFC 自动频率跟踪程序；标定电压 / 电流采样通道，校准输出波形畸变率≤1.5%（国网新标准）。
4. 柜体装配：不锈钢机箱、全彩液晶面板装配，线缆分色捆扎、端子冷压标识；整机通电满负载连续 24h 老化。

（二）励磁变压器（激励升压隔离单元）制造工艺

作用：变频低压升压 + 高低压电气隔离，宽频适配 20～300Hz，容量为整套谐振有功损耗容量（一般为主回路容量 1/8～1/10）。

1. 铁芯叠装：取向硅钢片阶梯搭接叠片，控制叠片间隙≤0.02mm，铁芯紧固夹件减震绝缘垫，消除工频 / 高频噪音。
2. 绕组绕制：数控排线绕线机分层绕制，低压绕组、高压绕组分层间隔排布，层间缠绕聚酰亚胺绝缘薄膜，匝间无挤压褶皱；多电压抽头（0.4kV/1.5kV/3kV/6kV）精准引出。
3. 预浸烘干：绕组半成品 110℃烘箱 8h 脱水烘干，浸入绝缘清漆，真空浸漆 2h。
4. 装配与绝缘处理：铁芯与绕组组装后，相间、对地填充环氧绝缘垫块，柜体密封，接线端子加装绝缘护套；半成品工频耐压自检。

（三）干式高压谐振电抗器（核心电感元件，整套装置制造难点）

主流环氧真空全浇注干式工艺（淘汰老式油浸，轻量化、免漏油），单台 27kV/36kV/67.5kV 标准化生产，决定整机 Q 值（品质因数≥30）。

工序 1：骨架制作

环氧玻璃丝缠绕筒高温固化成型，筒壁厚度按电压等级设计，高压筒内壁粘贴缓冲绝缘层，杜绝线圈局部应力破损。

工序 2：数控精密绕线

高精度立式排线绕线机，无氧铜扁线紧密螺旋绕制，每层缠绕绝缘薄膜隔离，排线平整度误差＜0.3mm；端部加强绝缘包扎，出线铜端子镀锡加固。

工序 3：半成品预烘除湿

线圈入真空烘箱，85℃恒温真空烘干 12～18h，去除绕组内部水汽，防止浇注后内部气泡、局部放电超标。

工序 4：真空环氧浇注（关键工艺）

1. 线圈入密封浇注模具，模具预热 60℃；
2. 密闭真空舱抽真空至 - 0.098MPa，配比耐高温环氧树脂 + 固化剂 + 消泡剂，真空脱泡；
3. 负压缓慢灌注，全程控温匀速注胶，杜绝内部气隙（气隙会造成局部放电超标）；
4. 常温固化 24h+80℃高温固化 12h，树脂完全硬化后脱模。

工序 5：外绝缘与结构处理

电抗器外壁缠绕憎水环氧涂层，上下加装铝合金隔磁盖板，底部减震橡胶垫；接线柱高压瓷套 / 环氧绝缘柱热压装配。

工序 6：单台半成品检测

单台测电感量、直流电阻、工频耐压、局部放电量（≤10pC），电感误差控制 ±2% 以内，不合格返工。

（四）电容分压器（高压采样反馈元件）工艺

功能：并联试品两端，高精度采集高压信号回传变频电源闭环稳压，分压比固定，测量精度≤0.5%。

1. 高压电容器芯子卷制：聚丙烯薄膜 + 铝箔高精度卷绕，控制容值误差 ±0.3%；多只电容串联组成高压臂，低压臂精密薄膜电容匹配分压。
2. 真空浸渍：芯子真空浸渍蓖麻油 / 环氧，密封铝壳，杜绝潮气侵入。
3. 绝缘筒装配：环氧玻纤筒做外绝缘，高低压引出端子密封固化；全项校准分压系数，温漂补偿。

四、整机成套装配工艺

1. 线缆配套：高压引线采用硅橡胶耐高压电缆，端子冷压 + 热缩绝缘；低压控制线分色布线，编号标识。
2. 成套接线：按谐振标准回路连接：变频电源→励磁变低压→励磁变高压→电抗器组→被试品，分压器并联被试品两端，采样线接入变频电源反馈端口。
3. 模块化组合：电抗器按需串联 / 并联堆叠，互锁卡扣固定，保证堆叠同轴、电气连接可靠。

五、整机出厂试验工艺（国标 GB/T16927、DL/T848 标准逐项试验）

1. 空载调试

变频电源分段调频 20～300Hz，空载测输出电压波形、谐波含量、保护动作可靠性。

2. 模拟谐振试验（标配标准谐振电容）

接入标准试品电容，自动扫频验证谐振点捕捉速度、稳压精度、Q 值；逐级升压至额定电压，保压 60min，监测温升、局部放电。

3. 全保护联动试验

模拟过压、过流、试品闪络击穿工况，要求电源毫秒级降功率、停机闭锁，记录保护动作参数。

4. 高低温交变试验（抽检）：-20℃~+55℃循环 48h，复测电气参数无漂移。

5. 型式试验（批次抽检）：雷电冲击耐压、湿热试验、跌落抗震试验。

六、成品涂装与包装工艺

1. 表面处理：金属柜体喷环氧防腐漆，电抗器外壁打磨喷涂户外耐候面漆；
2. 防护包装：独立防震木箱 + EPE 泡沫分体封装，高压件单独防潮真空包装，配套试验线、接地线、说明书、出厂报告分类装箱。

七、两种电抗器工艺对比（干式浇注 / 油浸式）
