隔离开关触头夹紧力（触指压力）测试方法

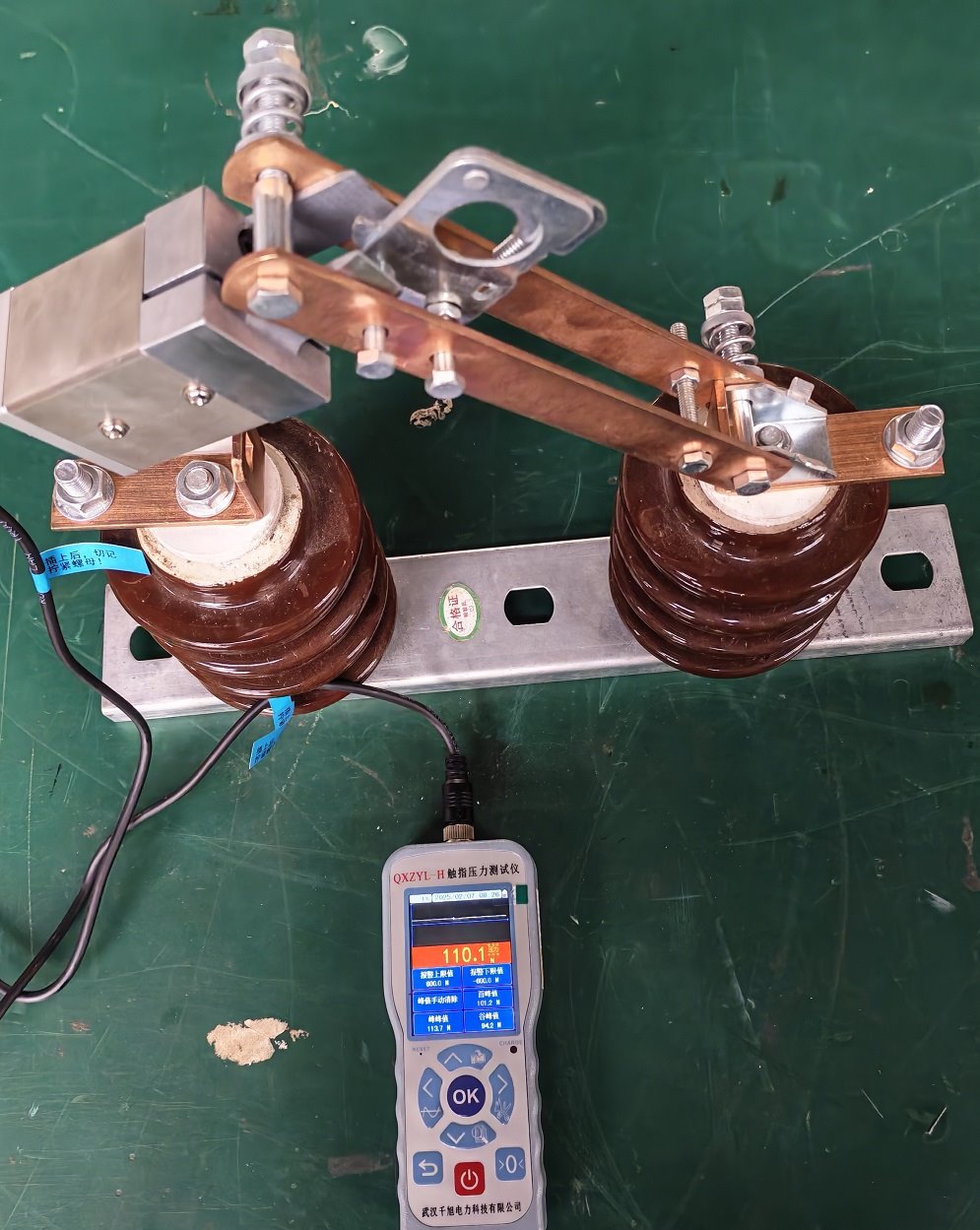

类型 1：户外高压 GW 系列敞开式隔离开关（单片对夹触指）

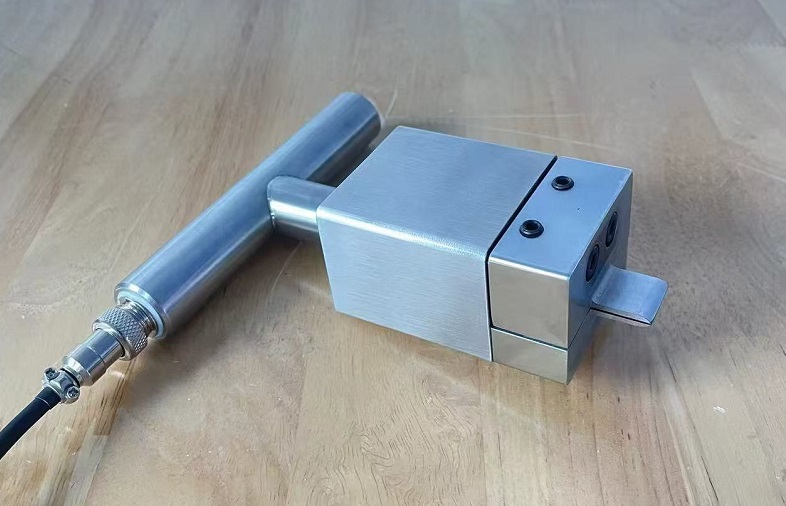

放入传感器：隔离开关保持分闸，将模拟触头传感器垂直居中插入静触指两片夹口中间，插入方向和真实动触头合闸路径完全一致，杜绝歪斜、单边受力；

缓慢合闸夹紧：手动匀速操作隔离开关合闸，让触指完全抱紧传感器，严禁快速冲击合闸，避免冲击峰值造成读数失真；

读取峰值数据：等待数值稳定 2~3 秒，仪器自动锁定最大夹紧力峰值，记录数值；

复测与多点测试：同一触指重复测试 2~3 次取平均值；A/B/C 三相每一相左右两组触指全部依次检测；

复位收尾：缓慢分闸，平稳拔出传感器，关闭仪器，拆除安全接地。

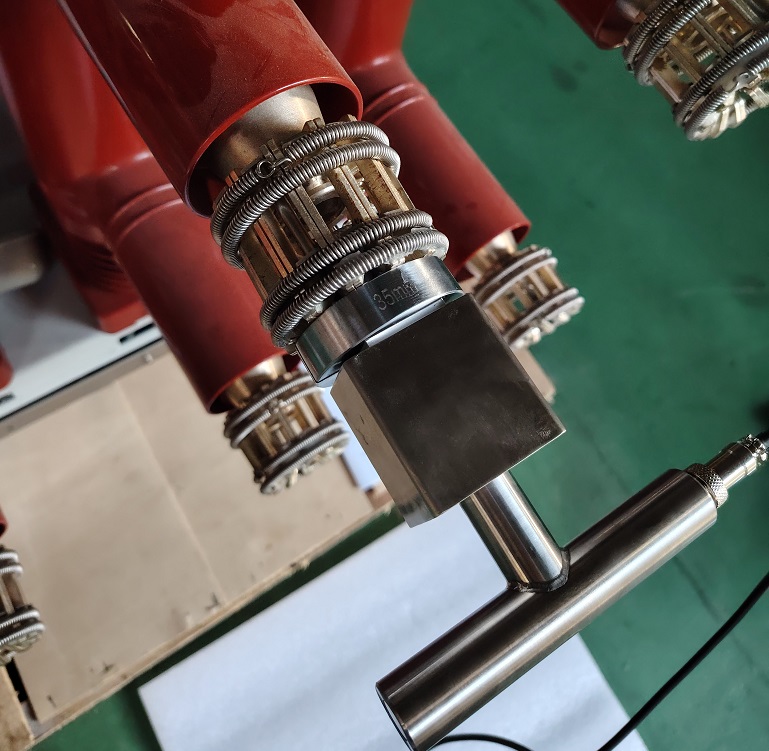

类型 2：高压梅花触头式隔离开关（抽屉柜多见）

选用匹配梅花触头内径的圆形整体传感器；

分闸状态把传感器垂直塞入梅花触头内圈中心；

推进抽屉 / 合闸机构，使梅花瓣均匀环抱传感器；

读取单组梅花触头整体总夹紧力，可拆分单瓣触指单独测点；

每一组梅花触头多点测试，避免局部疲劳弹簧漏检。

类型 3：低压抽屉柜触头压力检测

隔离开关保持分闸，将模拟触头传感器垂直居中插入静触指两片夹口中间，插入方向和真实动触头合闸路径完全一致，杜绝歪斜、单边受力；

四、合格判定参考值

10kV 及以上户外高压隔离开关单片触指：常规80N～200N

低于 80N：弹簧疲劳、夹紧力不足，运行发热、接触电阻超标，必须更换触指弹簧；

高于 200N：摩擦力过大，加剧触头镀银层磨损、操动机构吃力，适当调校弹簧预紧量；

低压抽屉柜梅花触头：按开关柜厂家出厂说明书额定值判定（常见单瓣 30~80N，总成汇总）；

同相多个触指之间测试值偏差不能超过 10%，偏差过大说明触指受力不均衡、安装歪斜。
