继电保护测试仪装置原理及应用讲解
一、概述

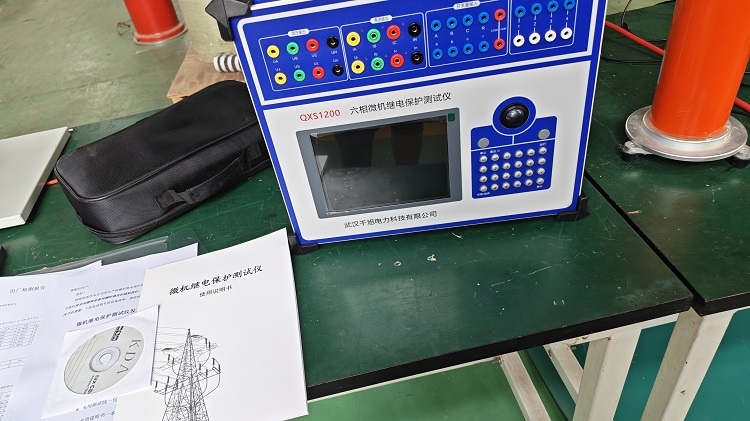

继电保护测试仪（也叫微机继电保护测试仪）是电力系统二次检修核心试验仪器，主要模拟电力系统各种故障状态，向继电保护装置（综保、继电器、测控装置）输出电压、电流信号，校验保护装置动作逻辑、动作值、动作时间是否符合设计标准，广泛用于变电站、发电厂、电力检修、互感器校验、继电保护调试。武汉千旭电力的继电保护测试仪，采用模块化功率输出架构，可完成各类常规及复杂保护试验。
二、工作原理
1、整体原理框架
仪器由主控单元、D/A 数字‑模拟转换、功率放大模块、输出回路、信号采样反馈、人机交互六大部分组成。
主控单元：运行试验软件，接收试验参数（电压、电流幅值、相位、频率、故障时间、故障类型），计算输出波形数字数据；D/A 转换：把数字波形转换成微弱模拟电压信号；功率放大：将小信号放大，输出大功率的交流电压、交流电流；输出回路：输出三相电压、三相电流，支持单相、两相、三相对称 / 不对称故障输出；闭环采样反馈：实时采集实际输出的电压电流，回传给主控做闭环校正，保证输出精度；保护反馈采集：测试仪开入回路采集保护装置的跳闸、合闸接点信号，记录保护动作时间。
简单理解：测试仪 “模拟电网故障”，给保护装置输入故障电压电流，保护收到故障信号后跳闸，测试仪捕捉跳闸信号，算出动作值、动作时间，判断保护是否合格。
2、信号输出模式
- 电压输出：0‑120V / 相，模拟母线电压、故障残压；
- 电流输出：0‑30A（大功率机型可到 40A / 相），模拟短路故障电流；
- 可任意设置幅值、相位、频率，可模拟：三相短路、两相短路、单相接地、相间接地、断线、振荡、频率偏移、谐波叠加等工况。
3、开入开出回路原理
- 开入量：接收保护装置的无源接点（跳闸、重合闸），接点闭合测试仪识别为动作，精确计时；
- 开出量：测试仪输出无源接点，模拟断路器位置、闭锁信号，给到保护装置。
三、主要功能原理（对应保护类型）
过流保护（定时限、反时限过流）逐步增大输出电流，直到保护动作跳闸，测出动作电流、返回电流、动作时间；反时限输出不同电流倍数，校验反时限时间特性曲线。
零序过流、零序电压保护输出三相不平衡电压 / 电流，合成零序分量，校验接地保护。
距离保护模拟故障阻抗，改变电压电流相位幅值，模拟短路阻抗，校验距离 Ⅰ、Ⅱ、Ⅲ 段动作边界。
差动保护（变压器差动、母线差动）多路电流同步输出，模拟各侧故障电流，校验差动动作、制动特性。
重合闸试验模拟一次故障，保护跳闸后测试仪继续输出，检验重合闸延时、重合后是否再次跳闸。
频率保护、低电压、过电压改变输出频率、电压幅值，测试低频减载、过压欠压保护动作。
谐波试验叠加 2‑50 次谐波，测试保护抗谐波性能。
四、现场典型应用场景
1、新设备投产调试
新变电站综保装置安装完成，对每一套保护做全套校验：过流、零序、距离、差动、重合闸，确认定值与图纸一致。
2、定期预防性试验（年检、定检）
变电站年度检修，校验继电保护装置是否老化、定值漂移，防止保护拒动、误动。
3、故障后校验
电网发生跳闸事故后，用测试仪复现故障工况，排查是保护误动、拒动还是一次设备故障。
4、继电器校验
校验电磁型继电器：电流继电器、电压继电器、时间继电器、中间继电器。
5、教学实训
电力院校实训，模拟各类电网故障，学习保护逻辑。
