六相微机继电保护测试仪｜变压器差动保护实操完整讲解
一、试验前准备
设备：六相微机继电保护测试仪、变压器差动保护装置、配套电流测试线、开入信号线。
安全重点：断开保护装置端子排 CT 连片，将 CT 回路与现场 CT 二次回路彻底隔离，防止 CT 开路；投入差动保护功能压板，保护装置上电正常运行。

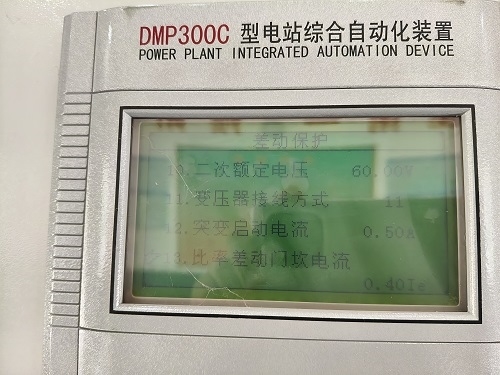

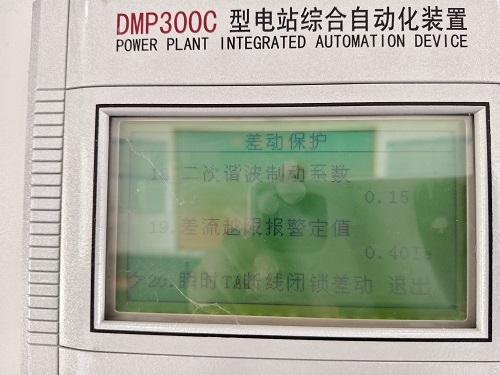

拿到变压器定值单、保护装置说明书，记录变压器容量、各侧额定电压、CT 变比、差动启动门槛、差动速断、拐点电流、制动斜率等定值参数。
二、试验接线步骤
本试验以高压侧为基准，测试仪输出两组三相电流分别接入保护装置高压侧、低压侧电流端子，跳闸反馈接测试仪开入量。
高压侧电流接线：测试仪大写端子IA、IB、IC、IN，用粗黑色电流线，按相色一一对应接保护装置高压侧电流输入端子。
低压侧电流接线：测试仪小写端子Ia、Ib、Ic、In，接保护装置低压侧电流输入端子。
跳闸开入反馈接线：将保护装置差动跳闸出口接点，接入测试仪任意一路开入量端子，测试仪依靠该开入信号识别保护是否动作。
复核：CT 端子连片确认划开，接线紧固，无相别接错、N 线虚接。
接线简图说明：测试仪两路三相电流分别模拟变压器高压、低压侧二次电流；跳闸接点回传给测试仪，实现自动记录动作点。
三、测试仪软件参数设置
进入测试仪软件，点开【差动试验】模块，测试项目选择比例边界搜索模式。
1. 基础通用设置
试验间隔时间：设置为0.3s，加快自动测试打点速度。
试验方式选择：平衡系数模式。
2. 平衡系数确定（2 种现场方法）
1）实测法（视频实操方法）只在高压侧三相通入 1A 电流，读取保护装置显示差流，该差流数值即为对应平衡系数；低压侧同样操作获取低压侧平衡系数。 2）公式计算法依据变压器容量、额定电压、CT 变比，参照保护说明书计算高低压侧平衡系数，作为参考值，优先以现场实测为准。

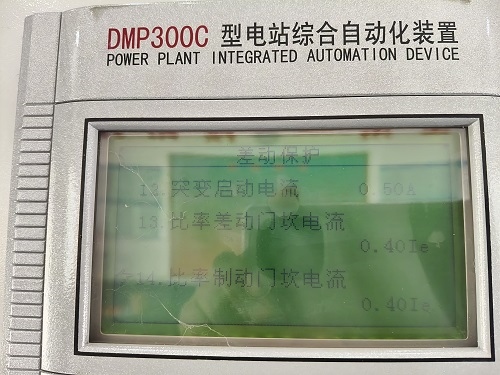

3. 变压器基础定值录入（案例：Ie=4.224A）
Ie：变压器二次额定电流，参考说明书，结合变压器容量、电压、CT 变比算出。
差动门槛（最小动作电流）：0.4Ie
差动速断定值：6Ie
动作时间整定值：略大于速断时间，填写 0.1s。
变压器连接组别：按照变压器铭牌正确设置，本案例 Yd‑11。
4. 比例制动曲线参数
起始值：0
差动终值：设置略大于差动速断定值；
拐点电流：0.4Ie（以装置定值为准）
比例制动斜率：0.4（查看保护定值单）
相对误差：默认 5%。
设置完成后，点击【添加序列】，准备开始试验。

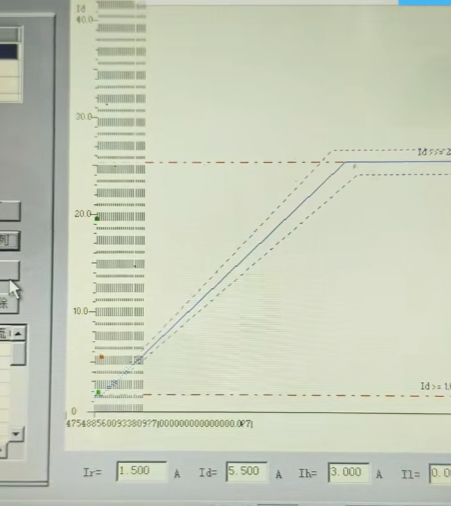

四、运行试验与现场现象解读
点击【运行】启动自动边界搜索试验。
前期测试点：电流较小，差流达不到动作门槛，保护不动作，曲线点持续向上爬升。
到达动作区：从第 3 个测试点起，差流超过保护动作定值，保护动作，开入变位，测试仪记录动作点，随后自动返回，界面留下红色动作打点。
⚠️现场特殊情况：部分保护装置动作后需要手动复归，只能打出单个动作点。遇到该类装置，每动作一次需要人工复归保护，再继续后续打点。
判定标准：测试打点基本贴合理论比率制动曲线，误差在允许 5% 范围内，则差动保护校验合格。
