变压器变比测试仪测量电力变压器变比接线图及操作
作者:千旭电力
更新时间:2023-12-01
点击数:
电力变压器是电力系统中发电、变电、用电等必须用到的一次电器,其根据电压大小分为不同电压等级的电力变压器,同时也因内部材质分为干式变压器、油式变压器等,又根据不同的功能分为接地变压器、升压变压器、降压变压器等,所以在形形色色的不同种类的变压器,都需要能保障其在运行过程中安全可靠的运行。
变压器变比测试是变压器每年1-2次求的例行检查,他能通过检测变压器内部绕组变比情况,通过对比铭牌可以探查到变压器内部损耗情况,是否可以正常在变电站送点等判断依据,所以变压器变比测试是必不可少的。
千旭电力变压器变比组别测试仪QXBC-H接线简单,操作方便,一次接线即可测量出三相的变压器变比,通过铭牌标准变比可以计算出变压器实际的变比误差值,下面来讲解下该款变压器变比测试仪的接线操作:
面板介绍:左上方三个端子是对应变压器高压侧ABC三相,分别颜色为黄绿红,下方三个端子为低压侧a、b、c三相。中间为液晶显示屏和打印机,右方则为电源及开关,下方为操作按钮。
测量三相变压器接线:将ABC黄绿红对应的接上变压器高压侧A、B、C,低压侧a、b、c分别对应接上变压器低压侧a、b、c,接好地线和电源线,即完成接线
测量单相变压器接线:将A、B接高压侧 A、X,低压侧a、b接a、x,接好地线和电源线完成接线部分。
具体操作:接好线后打开电源

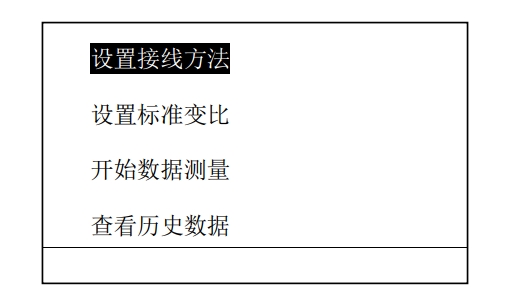

按照仪器操作设置接线方法和标准变比,点击开始测量即可开始测量,测量完成后可以查看历史数据并完成打印操作。
测量完成后,仪器关机后拆除接线并放入附件包,整理好设备。
