变压器绝缘电阻试验操作详解

变压器绝缘电阻测试是电气预防性试验中最基础、最重要的项目之一，通过绝缘电阻测试仪（兆欧表）测量绕组间、绕组对地绝缘电阻值，判断变压器绝缘是否受潮、脏污，有无贯穿性缺陷，为变压器能否投入运行提供关键试验依据。武汉千旭电力带大家了解完整试验操作流程。

一、试验前准备工作

1.安全确认试验前必须将变压器停电，充分放电，拆除所有外部引线。现场做好安全围栏，悬挂警示标识，防止误触碰高压。放电时间一定要足够，避免残余电荷伤人，同时消除残余电压对测量结果造成干扰。

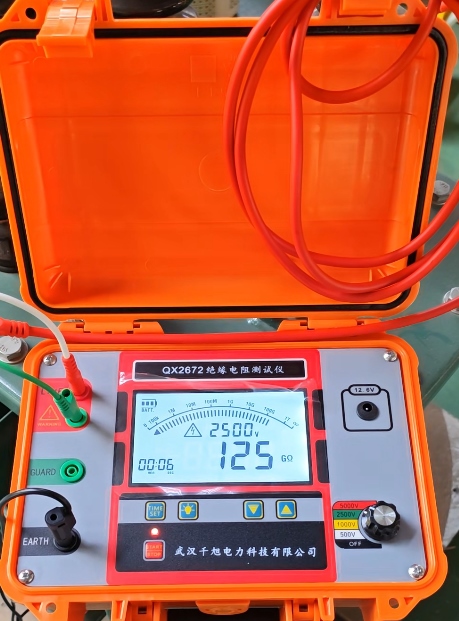

2.仪表选择变压器高压绕组绝缘测试，通常选用2500V 兆欧表；低压绕组一般选用 500V 或 1000V 兆欧表。使用前检查仪器外观完好，先做开路、短路自检，确认兆欧表功能正常。

3.试验接线规划本次试验一共需要测量三组数据： ① 高压绕组对地绝缘电阻 ② 低压绕组对地绝缘电阻 ③ 高压绕组对低压绕组之间绝缘电阻

二、试验接线与操作步骤

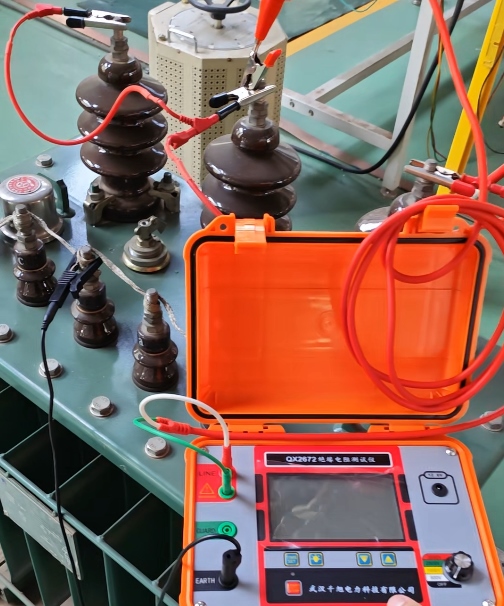

1.高压绕组对地测试将兆欧表 L 端接变压器高压侧绕组，E 端可靠接地，G 屏蔽端接高压套管表面，消除套管表面泄漏电流影响，保证读数准确。接线完成，确认人员远离被测部位后启动仪器，分别读取 15s、60s 绝缘电阻值，计算吸收比（R60/R15）。

2.低压绕组对地测试高压侧绕组短接接地，兆欧表 L 端接低压绕组，E 端接地，G 端接低压套管，启动仪器读取数据。

3.高压对低压绕组测试低压绕组短接接兆欧表 L 端，高压绕组短接接 E 端，此时测量高低压绕组之间绝缘。

重点提醒：每次测量结束，必须对变压器绕组充分放电，这一步不能省略。

三、数据判断与注意事项

1.绝缘电阻值受温度影响很大，记录数据时同步记录绕组温度，便于换算对比。吸收比可以辅助判断绝缘受潮情况。

2.若绝缘电阻数值明显偏低、吸收比不合格，大概率提示绝缘受潮、脏污或者存在绝缘破损，需要进一步排查。

3.试验环境湿度较大时，一定要启用屏蔽端子 G，减少表面漏电带来的虚低读数。

4.试验全程严禁触碰接线端子，试验完成，所有绕组充分放电后，方可拆除试验接线。

四、试验意义

绝缘电阻试验操作简便，能够快速筛查变压器绝缘缺陷，是变压器交接试验、定期预防性试验必做项目。日常电力检修中，规范操作绝缘电阻测试仪，做好每一组数据记录，及时发现隐患，保障变压器长期安全稳定运行。
