三相电能质量分析仪SMG7000：电网隐患的 “诊断专家”

在工业配电系统运行过程中，谐波干扰、电压骤升骤降、三相不平衡等隐性电能质量问题，常常会造成设备误动作、元器件加速老化，甚至引发非计划停机。普通万用表仅能测量基础电压电流，很难捕捉瞬时扰动与波形畸变，三相电能质量分析仪作为便携式专业检测设备，成为排查电网异常、评估供电品质的核心工具。

这款仪器采用平板式机身结构，搭载四通道电压、四通道电流采集模块，还配置一路额外连续采集通道，支持斜坡测试功能。实验室校验阶段，可借助继电仪输出 10V、5A 标准电压电流信号，完成整机功能演示与性能校验，保障仪器测量精度。

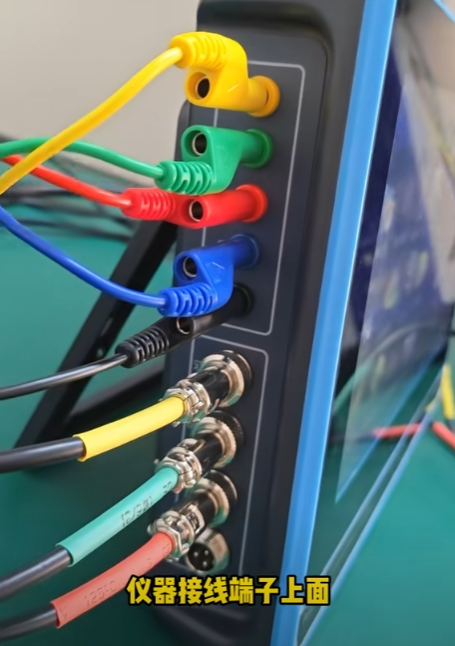

规范接线是获取可靠测试数据的前提。仪器端子布局清晰，上方端子为四路电压采集端口，下方为四路电流采集端口。现场检测作业时，先将测试线缆接至分析仪本体，再开展现场侧接线；

电流钳严格按照标识方向夹持在变压器出线柜被测回路，根据检测需求可加装零序电流钳；电压测试线牢固连接至被测铜排。接线极性、相序不可接反，一旦接线出错，后续谐波、功率、变比换算全部数据都会失真，直接影响故障判断。

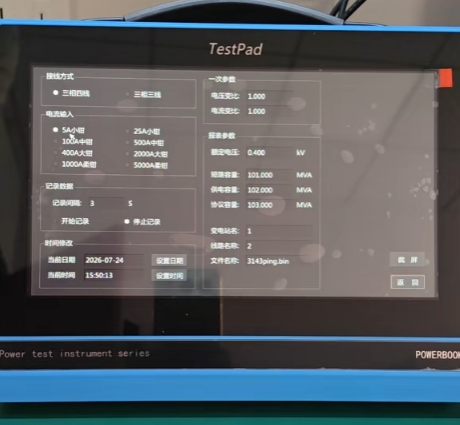

接线完成后，需要进入仪器参数设置界面完成配置。基础参数包含接线方式、电流规格、采集间隔；针对现场工况，必须录入互感器变比、现场短路容量、供电容量等关键参数。互感器变比设置尤为关键，仪器会基于该参数，将采集到的二次侧电压、电流，自动折算成一次侧真实电气参数，还原电网实际运行状态。

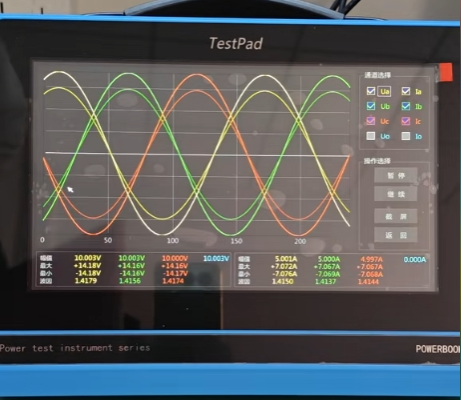

仪器具备强大的实时监测与分析能力。屏幕可直观展示实时电压、电流数值，斜坡测试界面可完成频谱分析、三相波形同步显示。配套大小两种规格电流钳，除常规测量之外，还能够校验现场电流互感器实际变比。面对电网突发故障，设备可以精准捕捉电压骤升、电压骤降事件，自动录波截图并存储全部原始数据。所有画面均可一键截图，为后期分析留存直观依据。

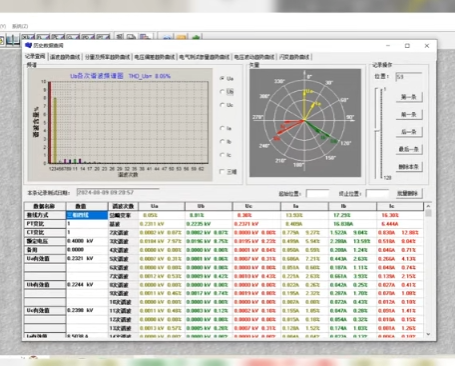

测试结束后，可通过 USB 接口将存储的全部原始数据导出至计算机，使用配套专用分析软件，调取斜坡测试记录、各类波形曲线开展深度研判。整套检测数据可整理输出完整检测报表，为电能质量评估、故障溯源、滤波治理改造提供客观的数据支撑。

现如今，变频器、整流设备、新能源设备大量投入使用，电网扰动来源日趋复杂。三相电能质量分析仪不只是一台测量仪表，更是电力运维人员排查隐形故障的利器。严格把控接线、参数设置、数据导出分析每一个环节，才能精准识别谐波、电压扰动等隐患，指导运维人员及时开展治理，保护变压器、电机、精密工控设备安全稳定运行，减少企业因电能质量缺陷带来的经济损失。
