YNd11 变压器差动保护相位补偿原理与算法分析

YNd11 是电力系统中应用最广泛的主变接线组别之一，该接线方式下变压器星形侧与三角形侧同名相电流天然存在 30° 相位差。传统电磁型差动保护依靠 CT 二次接线转角实现相位校正，而现代微机继电保护普遍采用两侧 CT 全星形接入、软件算法完成相位补偿。本文以 YNd11 接线为研究对象，对比Y 侧转角（星转三角）与Δ 侧转角（角转星）两种主流相位补偿方案，给出对应的相量公式、矩阵表达、零序处理逻辑，同时介绍平衡系数、差动电流与制动电流的配套计算方法，为继电保护调试、定值校核、故障分析提供理论依据。

一、YNd11 接线带来的差动保护难题

YNd11（YN/d11）含义：高压侧为中性点引出的星形接线，低压侧为三角形接线；采用时钟法表示，低压侧线电流超前高压侧对应线电流 30°。 变压器纵差动保护的核心目标：正常负荷、区外短路故障时，两侧折算到保护装置的同名相电流大小相等、相位相反，差流接近于 0；仅在变压器内部故障时产生差流，保护可靠动作。

如果高低压侧 CT 二次均直接星形接入保护装置，不做相位补偿，即便两侧电流幅值匹配，30° 相位差也会产生固定不平衡差流，造成差动保护误动。 除此之外还有零序电流问题：YN 侧系统发生单相接地故障时会产生零序电流，而 Δ 绕组内部环流消耗零序分量，三角形侧外部没有零序电流流出。若不做零序滤除，区外接地故障的零序电流直接转化为差流，同样引发误动。

微机保护解决该问题的思路：CT 二次统一星形接线，由软件完成相位转角 + 零序处理 + 幅值平衡补偿，替代传统 CT 三角接线的硬件转角方式，便于 CT 断线判别、采样监视，是当前主流方案。

二、方案一：Y 侧转角（Y→Δ，星转角，国内多数保护通用方案）

该方案以低压 Δ 侧电流为基准，对 YN 侧采集电流执行两相相量差运算，实现 30° 相位校正，并且该运算天然滤除 YN 侧零序电流，无需额外单独减零序。

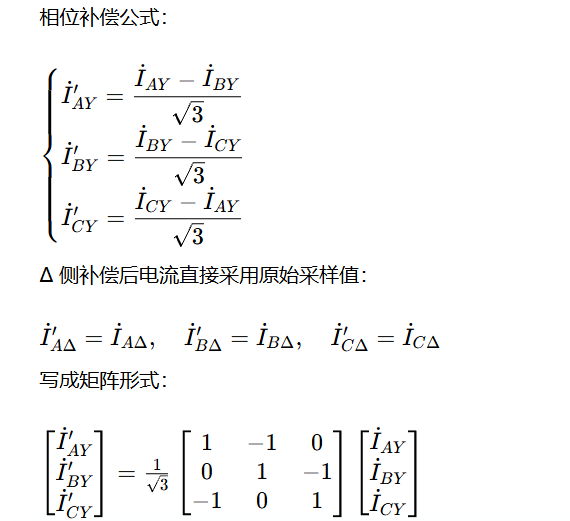

原始采样电流：\(\dot I_{AY}、\dot I_{BY}、\dot I_{CY}\) 为 YN 侧 CT 二次相电流；\(\dot I_{A\Delta}、\dot I_{B\Delta}、\dot I_{C\Delta}\) 为 Δ 侧 CT 二次相电流。

方案特点：

两相差运算自带零序滤除效果，YN 侧区外接地零序电流不会进入差动计算回路，逻辑简洁；

许继、四方、南自等大量装置采用该算法；

缺点：YN 侧单相接地内部故障时，相电流经过两相差运算，对单相接地故障的灵敏度有一定削弱，工程上一般配套配置独立零序差动保护弥补灵敏度短板。

三、方案二：Δ 侧转角（Δ→Y，角转星，典型如 RCS‑978/PCS‑978）

该方案以 YN 侧电流为基准，YN 侧保留原始相电流，单独剔除零序分量；对 Δ 侧电流做两相差移相运算，校正 30° 相位差。

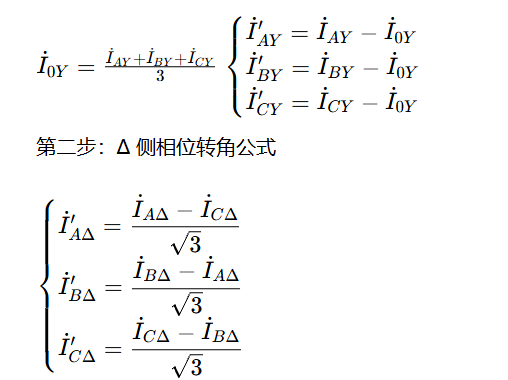

第一步：YN 侧消零序

方案特点：

YN 侧原始相量保留，励磁涌流波形特征保存更完整，有利于分相涌流闭锁判据；

零序单独计算剔除，逻辑清晰；

调试加量向量表、相量核对方式与星转角方案不同，现场试验时需要区分装置算法，避免相量判断错误。
