断路器机械特性测试仪 QXGK-G3

        适用于对高压开关断路器的机械参数测试,以时间、速度、行程对开关进行性能测试。

参考标准:GB1984-2014DL/T846.3-2017

● 12路断口

● 7寸彩色液晶屏

● 抗干扰能力


注:本产品享受免费技术指导、保修、软件升级等服务。

欢迎致电:15927335914

产品简介

Product Introduction


        QXGK-G3断路器机械特性测试仪 即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2014为设计蓝本,参照行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2017为设计依据,为进行各类断路器动态分析提供了方便,能够测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。定期使用断路器机械特性测试仪进行检查是需要的。

        别名:断路器动作特性测试仪、断路器开关特性测试仪、高压开关动特性测试仪、高压开关综合特性测试仪

产品参数

Product Introduction


时间测量:

12路 固有分闸(合闸)时间

分闸(合闸)相内不同期

分闸(合闸)相间不同期之差

合闸(分闸)弹跳时间(弹跳次数)

内触发测试范围:1ms~10000ms,分辨率:0.01ms,

外触发测试范围:1ms~10000ms,

999ms以内分辨率:0.01ms,1000-9999ms分辨率:0.1ms,10000ms以上分辨率:1ms。

在200ms以内准确率:0.05%±0.1ms 准确率:0.05%±0.1ms

速度测量:

刚分(刚合)速度

指定时间段(行程段或角度段)平均速度

测速范围:

直线传感器 0.01~20.00m/s,准确率:±0.1m/s

345°角度传感器 0.01~20.00m/s。准确率:±0.1m/s

行程测量:

动触头行程(行程)

接触行程(开距)

超行程

过冲行程或反弹行程

测量范围:

直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。

可选配100-1000mm任意长度的直线传感器。

旋转传感器:345о旋转传感器,测量范围:0-1000mm,分辨率:0.08о。

准确率:土(1%L+0.2)mm

电流电阻范围:

最大电流20A,分辨率:0.01A,电阻1000Ω,分辨率:0.01Ω。

准确率:土5%。

仪器电源 :

AC 220V ± 10%;50Hz ± 10%

直流电源输出:

DC20~270V连续可调,DC220V≤ 20A(短时)。功率:4400W。

外触发触发电压:

AC/DC10-300V,电流≤120A

隔离开关或储能到位断路器测量范围:

⑴、电压输出:DC20~270V(可调);

⑵、电源输出时间:0.01-10秒(可设置);

⑶、断口信号最大采集时间为10秒;

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

主机体积:

385*320*205mm

使用环境:

 -20℃~+50℃

相对湿度:

≤90%


产品特征

Product Parameters


1、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次,得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及(闭锁电源和干接点控制选配)等功能。配有高速热敏打印机,方便现场打印测试数据。

2、7寸彩色高亮屏(亮度可调节),太阳底下断路器机械特性测试仪操作也清晰可见。菜单式操作,快速测试界面,一键操作,支持中英文输入。12路断口状态中文显示,时间、行程、速度及波形同屏显示,无需翻页查看数据。分析指定段平均速度,并在行程曲线标出,方便查看。内置21种常规类型断路器速度定义,只需选择开关类型,一键测量。

3、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC20~270V可调电源,电流20A。具有短路保护功能,如发生短路现象,1ms停止电压电流输出,发出滴滴报警声响,提示操作人员检查线路。双回路电源设计,如合闸或分闸控制回路中的一路损坏,用另一路也可测试合闸和分闸。

4、配备直线传感器、旋转传感器,配专用固定多功能接头,安装极为方便,简捷。直线传感器30-1000mm长度任意设置,只需配传感器即可,仪器不需要返厂更改程序。

5、主机可存储100组现试验数据,机内实时时钟,便于存档。

6、配备U盘接口及R232接口,数据保存到U盘,上传到计算机进行分析、保存、打印,R232接口可连接电脑联机操作(选配功能)。

7、断路器机械特性测试仪内部抗干扰电路可满足500KV变电站内可靠使用。

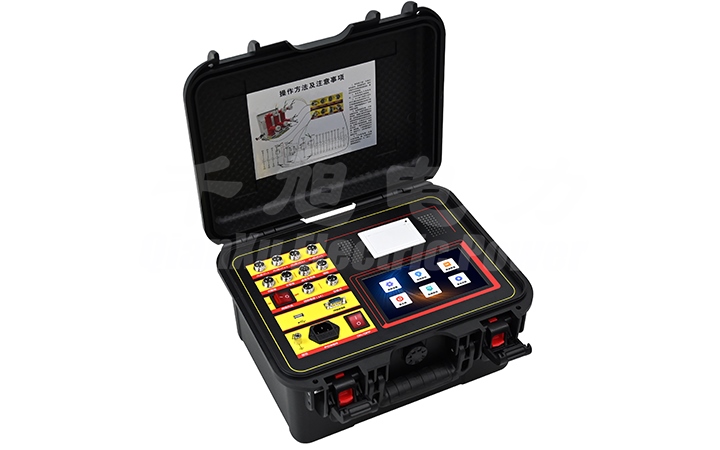

产品图片

Product Image



①:A1B1C1/A2B2C2/A3B3C3/A4B4C4断口信号

⑥:内触发

11:U盘接口

②:外触发

⑦:空接点

12:仪器接地

③:速度传感器接口

⑧:闭锁电源

13:AC220V 电源输入

④:储能

⑨:闭锁开关

14:电源开关

⑤:打印机

⑩:R232上传接口

15:7寸彩色屏

12路断口信号:测量12个主触头、6个主触头和6个辅助锄头的合(分)闸时间、不同期、弹跳时间、弹跳次数等参数。

内触发:是指仪器输出DC20~270V可调直流电源,默认为DC220V,进行分、合闸操作。

外触发:不使用仪器内部直流电源,而是采集断路器分(合)闸线圈的电压信号(交流、直流均可)为触发的方式。主要针对合(分)闸线圈电流很大仪器无法驱动的断路器使用,如老式的少油断路器、单线圈的永磁断路器等。

储能:电机储能接口,DC20-270V可调直流电源,默认为DC220V,先设置储能电压输出时长再操作,储能时长5-20秒可设置,默认为8秒。

空接点:测永磁断路器、少油开关及没有二次控制回路图专用。

闭锁电源:闭锁开关接口,DC20-270V可调直流电源,默认为DC220V。

接地柱:现场做实验时,请先接好接地线。

速度传感器接口:连接直线传感器和旋转传感器以及万能传感器的接口。

打印机:现场打印所测量数据。

液晶显示屏:参数设置、测量、数据等显示。






产品附件

Product Certificate


直线传感器50mm(标配)、100mm、200mm、300mm、500mm、600mm(选配)

1个

旋转传感器转接头(标配)

1个

ZW32支架(选配)

1个

345°旋转传感器(标配)

1个

VS1支架(选配)

1个(选配)


//
