绝缘电阻测试仪原理及现场接线
一、工作原理
QX2672绝缘电阻测试仪由中大规模集成电路组成。 该仪器具有输出功率大、短路电流值高、输出电压等级多（每个型号有四个电压等级）等特点。 工作原理是利用机器内部的电池作为电源，通过DC/DC转换产生的直流高压从E极输出，然后通过被测产品到达L极，从而产生电流 从E极到L极。 分压器完成运算并直接在液晶显示屏上显示测量的绝缘电阻值。
备注：大容量测试产品需手动放电

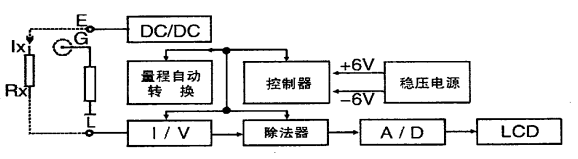

2、电路图
如图所示：
3、测试步骤
连接好测试线后，打开电源开关“ON”按钮，选择需要的电压等级轻按，指示灯亮代表选择的电压等级，按下高压启停“TEST”按钮 轻按，高压指示灯亮，液晶屏上显示的数值（读数×10次）即为被测绝缘电阻值。 当测试完成并关闭高压后，只需再按一下高压启停“TEST”按钮即可，当整机电源关闭后，再按一下电源“OFF”按钮即可关机 这个仪器。
4. 端子符号含义
测试绝缘电阻时，线“L”接被测产品与大地绝缘的导电部分，地“E”接被测产品的外壳或接地部分，屏蔽层 “G”连接到被测产品的保护屏蔽部分或其他不参与测试的部分，以消除漏电引起的误差。 测试电气产品部件之间的绝缘电阻时，“L”和“E”端子可以连接到任意一组线头上。 例如，测试发电机相间绝缘时，可将三相依次互换，空出的一相应安全接地。
1. 仪器必须由合格且经过专业培训的人员操作。
2、仪器表面潮湿或测试人员手潮湿时请勿操作。
3、测试前请戴上绝缘手套，测试过程中严禁触摸测试电路。
4、测试前必须保证被测产品已完全放电并隔离。
5、确认被测物与仪器E端子（接地端子）可靠接地。
6、接线时，高压线L应悬空，不得与大地接触，以消除高压线对地漏电。
7. 对于基本绝缘测试，当绝缘体清洁且不损害电流路径时，无需使用屏蔽端子。
8、天气潮湿时，绝缘子因受潮、脏污而出现表面漏电通道。 在这种情况下，需要使用屏蔽端子来消除漏电引起的测试误差。
