QXZZ-10A变压器直流电阻测试仪变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的常测项目,能发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试(Yn,Y、△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。
参数设置
在“主菜单”屏下选中“直阻测试”项后,按“确认”键进入“变压器类型”选择屏(见图三),设置好变压器类型后,按确认键进入参数设置屏(见图四)。
图三
图四
“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项,其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时,按“上下”键选择不同菜单功能,按“左右”键选择菜单选项所属功能参数,按“确认”键跳转到“开始测试”选项;当菜单选项所属功能参数被选中时,按“上下”键修改参数,按“确认”键或“取消”键返回菜单选项;当“开始测试”选项被选中时,按“确认”键开始按当前设置的参数进行测试,按“取消”键返回菜单选项。
试验编号:设置本次试验的试验编号。
测试绕组:选择需要测试的试品绕组,可选高、中、低压。
分接位置:设置试品当前分接位置,分接位数值从1到40可选。
测试相别:选择测试试品的单独一相阻值或三相阻值,可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相Y/△” (“Y/△”是指变压器星型接法不带中性点引出线绕组或三相角接的绕组的三相测试)。
绕组材料:可选铜、铝,绕组材料关系到电阻折算值所用的折算系数。
测试温度:设置所测试品的当前油温,油温数值从-99℃~+99℃。
折算温度:设置在当前油温下测得的电阻值需要折算的温度值,折算温度数值从0℃~+255℃,此数值关系电阻折算值。
测试电流:选择测试电流档位。
5.3.1.2单相测试
在“直阻参数设置”屏下“测试相别”项中选择单相相别后,可进行所选相的单相测量。例,选择测量“AO”相(见图五、图六)。
图五
图六
按“确认”键,锁定屏幕数据,可进行打印、存储等数据操作(见图七)。
图七
屏幕中间显示测量结果,底部显示可操作菜单:
Ø 继续测试:解除数据锁定,测试数据实时刷新。
Ø 结果打印:将测试结果进行打印。
Ø 结果存储:将测试结果存储到本机或存储到优盘。
“左右”键选择菜单项,“确认”键执行当前选项。
此时按“取消”键,接触数据锁定,测试数据实时刷新,再次按“取消”键仪器将停止测试,并开始放电,放电完成后,仪器自动返回直阻参数设置屏。
5.3.1.3三相Yn测试
在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后,可进行Yn型绕组的三相测量,(见图八、九)。
图八
图九

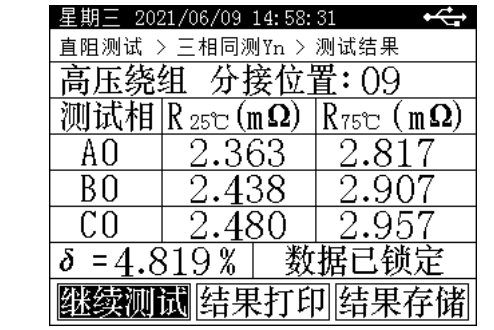

在此界面,按“确认”键,锁定屏幕数据,可进行打印、存储等数据操作(见图十);
图十
在“实时测量”状态可对变压器的有载分接开关进行调档操作,仪器将自动跟踪测试调档后的电阻值,上、下键可修改分接位。
Ø 继续测试:解除数据锁定,测试数据实时刷新。
Ø 结果打印:将测试结果进行打印。
Ø 结果存储:将测试结果存储到本机或存储到优盘。
“左右”键选择菜单项,“确认”键执行当前选项。
按此时按“取消”键,接触数据锁定,测试数据实时刷新,再次按“取消”键仪器将停止测试,放电完成后,仪器自动返回直阻参数设置屏。
5.3.1.4三相Y/△测试
在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y/△”测试相后,可进行Y型和△型绕组的三相自动测量。两种绕组,测试过程相同,如图十一
图十一
在此界面,用户判断数据稳定后,按“确认”键将数据锁定,然后将光标移至“换相测试”按钮,再次按“确认”健仪器将自动放电并切换到下一相测试。继续重复上述步骤直到三相测试全部完成,仪器将自动计算出三相不平衡率(见图十二)。
图十二
Ø 重新测试:解除数据锁定,测试数据实时刷新。
Ø 结果打印:将测试结果进行打印。
Ø 结果存储:将测试结果存储到本机或存储到优盘。
“左右”键选择菜单项,“确认”键执行当前选项。
按“取消”键,返回上一屏。
