大地网接地电阻测试仪操作步骤及注意事项
大地网接地电阻测试仪QXDW-5A是用于变电站及一些工厂小区有接地网存在的接地装置的接地电阻测量,其目的是判断接地装置的良好性能,排除隐患,对电力安全预防起着重要左右。
该仪器能支持现场各类接地装置参数的测量,比如工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。以下来介绍大地网接地电阻测试仪
注意事项:
1) 第一步检查试验的测试线的导通性能,可用万用表检测,其次地桩是否生锈、地埋深度是否合适(>0.5米)测试线和地桩是否构成回路等
2) 电流线和电压线现场要求是1比0.618,且电流线是地网对角线的3-5倍。
3) 电流线和电压线平行放出

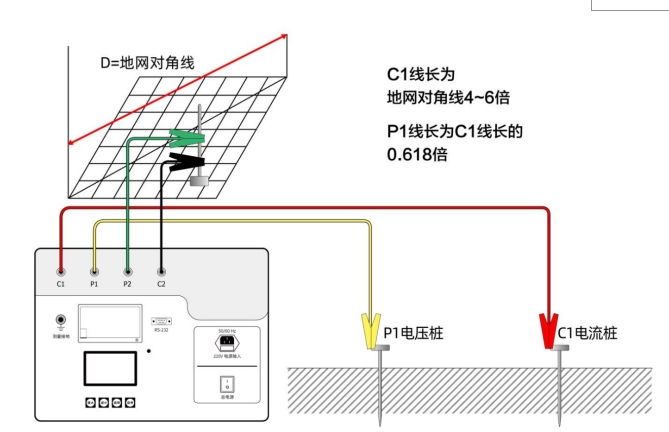

接线方法:(直线法)
被测电流桩、电压桩与接地装置在一条直线上。 通常电流桩C1与被测接地装置边缘的距离应为接地网对角线长度的4~5倍; 电压桩P1与被测接地装置边缘的距离通常为(0.5~0.6)C1和装置的距离。 布线时,电流线和电压线应尽量远离,以减少电磁耦合对测试结果的影响。应尽量减小当前桩的阻力,必要时可浇水降低阻力。 利用仪器的“电流桩”或“电压桩”方法进行测量。 电流桩电阻应小于80Ω,电压桩电阻应小于200Ω。
