Product Introduction
三相谐波分析仪是进行三相伏安电参数测量的仪器。主机可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。
内置3.7V/6000mAH锂电池，开背光的情况下，最长连续工作10小时（开启背光关闭功能，待机时间更长）。也可以使用仪器配备的5V/3A交流电源适配器供电。
Product Introduction
类型 | 测量范围 | 单位 | 误差 | 分辨率 |
电压 | 5 ~ 600V | V | 0.5% x 读数 +5个字 | 0.1V |
电流 | 0.001 ~ 6A(可扩展) | A | 0.5% x 读数 +5个字 | 0.0001A |
有功功率 | 0.005 ~ 3600 | W | 0.5% x 读数(PF=1) | 0.1W |
无功功率 | 0.005 ~ 3600 | VAR | 0.5% x 读数(PF=0) | 0.1Var |
频率 | 45 ~ 65 | Hz | 0.02Hz | 0.01Hz |
相位 | 0 ~ 360 | ° | + 1° | 0.1° |
谐波占比 | 0~10% | % | 总谐波畸变率误差:0.15%,各次谐波占比误差:0.1% | 0.1% |
Product Parameters
● 同时测量1至3路交流电压；
● 同时测量1至3路交流电流；
● 测量电压间、电流间、电压与电流间的相位；
● 测量三相电压，三相电流1—63次谐波；
● 可以列表或频谱图单独显示奇次谐波，偶次谐波；
● 测量频率；
● 测量功率；
● 显示六角图向量；
● 三相不平衡度测量
● 电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。
● 自动切换量程
● 电压，电流采样全隔离
● 可通过SD卡升级应用程序
● 采用3.5寸彩色液晶显示屏
● 内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时（开启背光关闭功能，待机时间更长）。

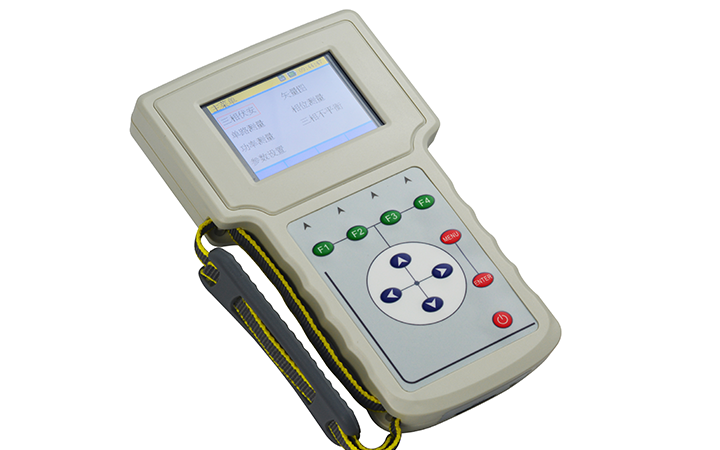

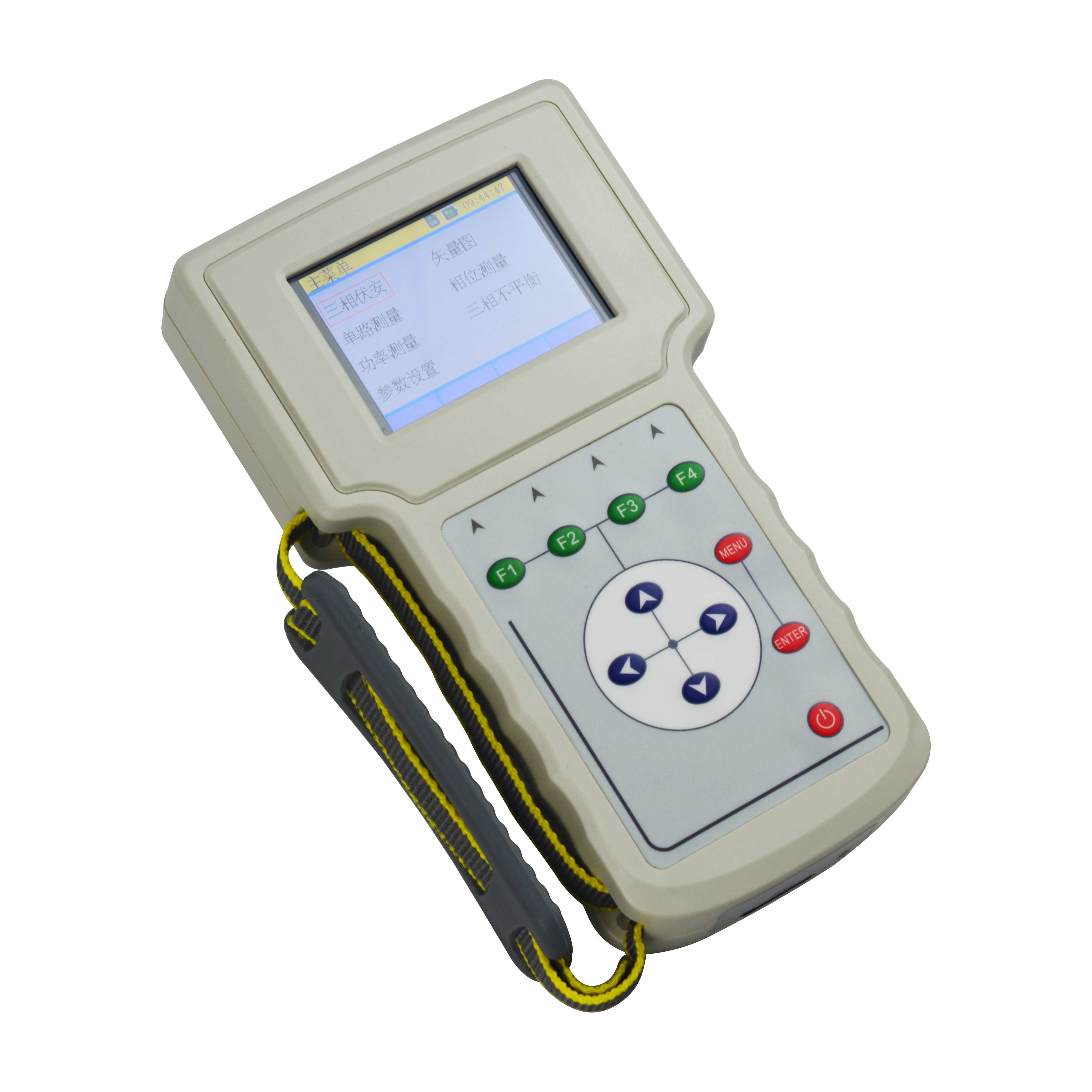

Product Image
Product Certificate
序号 | 名称 | 数量 | 单位 |
1 | 三相谐波分析仪 | 1 | 台 |
2 | 电流钳 | 3 | 把 |
3 | 电压测试线 | 4 | 条 |
4 | 电压测试用鳄鱼夹 | 4 | 个 |
5 | 5V/3A电源适配器 | 1 | 个 |
6 | SD卡（8G） | 1 | 个 |
7 | 3.7V,6000mAH锂电池 | 1 | 块 |
8 | 使用说明书 | 1 | 份 |
9 | 合格证 | 1 | 份 |
10 | 包装箱 | 1 | 个 |
