Product Introduction

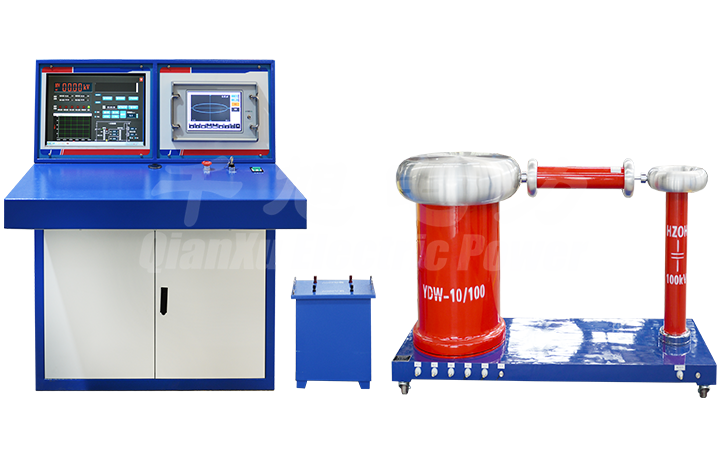

QXJF-10/100工频无局放试验系统由工频无局放试验台、无局放试验变压器、数字式局部放电检测仪、隔离滤波器、耦合电容器、保护电阻等组成、该套局部放电系统适用于35kV及以下电气设备的局放及工频耐压试验，系统自带方波发生器、阻抗单元。
Product Introduction
1 | 名称 | 自动工频无局放试验台 |
2 | 额定电压 | AC 220V |
3 | 容 量 | 10kVA |
4 | 输出电压 | 0—250V |
5 | 电压精度 | ±1% |
6 | 电流精度 | ±1% |
7 | 显示方式 | 17寸控制机 |
8 | 操作方式 | 自动、手动 |
9 | 数据保存 | 1000组 |
10 | 密码 | 多级权限设置 |
六项保护使用更安全 | ||
1 | 低压电压保护 | 低压电流保护 |
2 | 高压电压保护 | 高压电流保护 |
3 | 高压过压保护 | 高压闪络保护 |
软件操作界面 | ||
1 | 操作转态信息提示 | 自动试验时，可设置5阶段试验 |
2 | 自动生产报告查阅、数据和图形 | 保护状态提示 |
3 | 电压、时间曲线图 | 一次回路工作状态显示 |
型号： YDW－10kVA/100kV
结构： 绝缘圆筒、固定式
相数： 单相
频率： 50
冷却方式：ONAN
额定容量：10kVA
原边额定电压：0.20kV 额定电流：50A
副边输出电压：100kV 额定电流：0.1A
空载电流：≤5%
阻抗电压：≤8%
波形畸变率≤3%
测量绕组电压：100V 测量电压比：1：1000
过电流能力：在150%（0.75）额定电流持续时间300S情况下，过电试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110℅UH（110KV）时间60S下过电压，不应造成试验变压器绝缘损坏，此时波形畸变率≤5%。
绝缘水平：低压端工频耐3KV/min
介质损耗：≤0.5%
局部放电量：100%UH下小于5PC；80%UH下小于3PC。
运行时间：在100%%UH、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
保 护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的安全。
密封材料：在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年
型号：OH-100KV/700PF
额定频率：50
标称电容量：700pF
额定电压：100kV
标称分压比：1000：1
介质损耗：＜0.2%
局部放电量：额定电压下＜3pC，在80%额定电压下＜2pC
测量精度：≤±1%
允许运行时间：同变压器
型号：DZ-100KV
额定频率：50
额定电压：100KV
额定电流：长期电流0.1A
耐热等级：F级
局部放电量：100%额定电压下＜3pC，在80%额定电压下＜2pC
温升：100%额定电流下连续运行电阻表面温度小于80K
运行时间：同变压器
型号：LB－10kVA
额定电压：0.22kV
额定电流：45A
额定频率：50－60
线路数：1路
滤波电抗器品质因数：＞70
局部放电背景水平： ＜2pC
阻尼电阻功率：100W
衰减特性：40k－100k＞40DB；100k－1M＞50DB
绝缘水平：5KV/1min无异常放电现象
允许运行时间：同变压器，其绕组的温升满足国家标准
1、可测试品的等效电容量范围6pF~250µF
2、测量范围：0.1pC-10000nC
3、通道数：单通道
4、检测灵敏度及允许电流（见表1）
输入单元 序号 | 调谐电容范围 | 灵敏度（pC） （不平衡电路） | 允许电流有效值 | |
不平衡电路 | 平衡电路 | |||
1 | 0～25～100pF | 0.02 | 30mA | 0.25A |
2 | 25～100～400pF | 0.04 | 50mA | 0.5A |
3 | 100～400～1500pF | 0.06 | 120mA | 1A |
4 | 400～1500～6000pF | 0.1 | 0.25A | 2A |
5 | 1500～6000～25000pF | 0.2 | 0.5A | 4A |
6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
11 | 6.0～25～60μF | 5 | 25A | 200A |
12 | 25～60～250μF | 10 | 50A | 300A |
7R | 电阻 | 0.5 | 2A | 15A |
表1、检测灵敏度及输入单元允许电流值
5、椭圆扫描时基
（1）频率50/60、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转120°
（3）工作方法：椭圆——正弦波——直线
6、显示单元
采用10.1寸电容式触摸屏。
7、放大器
（1）3dB低频端频率fL：10、20、40kHz任选
（2）3dB高频端频率fH：80、200、300kHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
8、时间窗
（1）窗宽：可调，50Hz下5°～ 170°
（2）窗位置：每一窗可旋转0°～ 170°
（3）两个时间窗可分别或同时开。
9、脉冲峰值显示
触摸屏显示，显示1位小数0.1pc（大于等于10pC），显示2位小数0.01pc（小于10pC），误差：±3%（以满刻度计）
10、试验电压显示
（1）量程150kV
（2）输入阻抗：>1MΩ
（3）显示：触摸屏显示，显示到1位小数
（4）误差：±1%
11、试验频率显示
误差：小于±1%
12、零标系统
零标志与所有椭圆扫描频率相一致
13、结构
（1）尺寸： 370mm（宽），460mm（深），215mm（高）
（2）重量：约12.5kg
Product Parameters
① 全新一代高性能硬软件控制；触屏操作模式。
② 控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰；
③ 全中文界面，操作简单明了，适用面广；
④ 本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观；
⑤ 所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看；
⑥ 本测试系统配有累加计时功能，并能独立进行启动、暂停、清零；
⑦ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
Product Image
Product Certificate
序号 | 设备名称 | 型号规格 | 单位 | 数量 | 备注 |
1 | 工频无局放试验台 | QXJF-10/100 | 套 | 1 | 系统自带方波发生器、阻抗单元.。 |
2 | 无局放试验变压器 | 10kVA/100kV | 台 | 1 | |
3 | 数字式局部放电检测仪 | 124 | 台 | 1 | |
4 | 隔离滤波器 | 10kVA | 台 | 1 | |
5 | 耦合电容器 | 100kV | 台 | 1 | |
6 | 保护电阻 | 100kV | 只 | 1 |
