蓄电池放电测试仪 QXDC

        用于评估蓄电池的性能和健康状态,通过模拟真实负载条件对蓄电池进行放电测试,以确定其容量、电压、内阻等参数,帮助用户了解蓄电池的剩余寿命和性能表现。

参考标准:GB/T 19826-2014

● 微处理器控制、液晶显示

● 历史数据管理查看

● 放电曲线查看


注:本产品享受免费技术指导、保修、软件升级等服务。

欢迎致电:027-86628100 / 15927335914

        蓄电池放电测试仪QXDC系列在UPS(不间断电源系统)中的作用是确保备用电源系统的可靠性和稳定性。蓄电池放电测试仪通过定期进行蓄电池放电测试,可以评估蓄电池的性能和状态,及时发现潜在的问题,如电池容量下降或电池老化,以便及时维护或更换电池,确保UPS系统在停电或电网故障时能够提供持续的电力供应,保护关键设备免受停电影响。

产品参数

Product Introduction


技术参数

工作模式

可单机使用,可并机使用,可远程控制和状态监控

适用电池组

48V

110V

220V

380V

其他电测组可定制

放电电压

38V~60V

88~132V

176V~275V

304V~456V

放电电流

0~150A

0~100A

0~300A

0~30A

电流精度

1%

电压精度

0.5%

单体电压精度

0.2%

单体电压

0.500V~16.00V(分辨率1mv)

充放电时间

0~99小时59分

供电电源

AC:220V

冷却方式

强制风冷式

包装

铝合金拉杆箱

工作环境

散热

强制风冷

温度

工作范围:-5~50℃ 贮藏温度:-40~70℃

湿度

相对湿度0~90%(40±2℃)

海拔

额定海拔4000米

噪音

﹤60dB

工作电源

电压

单相三线制: 220V AC (–20%~+30%),频率:45~65Hz

耐压测试

输入-机壳:2200Vdc 1min

输入-输出:2200Vdc 1min

输出-机壳:700Vdc 1min

安全性

满足EN610950


产品特征

Product Parameters


1、恒流放电:可以进行恒流放电,电流可连续调节,蓄电池放电测试仪精确测量电池组容量。

2、适用性广:可按需求定制不同电压等级的电池组。

3、安全放电:采用高分子聚合物正温度系数电阻,避免红热现象,确保放电过程安全稳定。

4、双CPU设计:主控板使用性能ARM处理器,配有双CPU冗余设计,确保放电测试的安全性和可靠性。

5、触控显示屏:蓄电池放电测试仪拥有7寸真彩色触控显示屏,分辨率为1024x800,显示直观,支持多种显示方式。

6、多模板预设:内置六种测试参数模板,支持掉电保存,方便快捷。

7、历史数据查看:可以通过图表和曲线的方式查看和分析历史测试数据,支持多角度显示。

8、强大的数据存储:内置16GB存储空间,可存储1000组以上的数据,蓄电池放电测试仪支持U盘备份与上位机分析。

9、校准功能:具有电压、电流校准修正功能,确保测量精度。

10、多种告警功能:可设置多种放电测试告警条件,确保测试安全,包括过电压、过电流、过温等。

11、丰富的拓展接口:提供多机并联、远端控制、USB等通讯接口,便于扩展。

12、上位机软件:配备专业的上位机分析管理软件,支持深度数据分析、数据报表生成,以及多种格式的报表导出与打印。

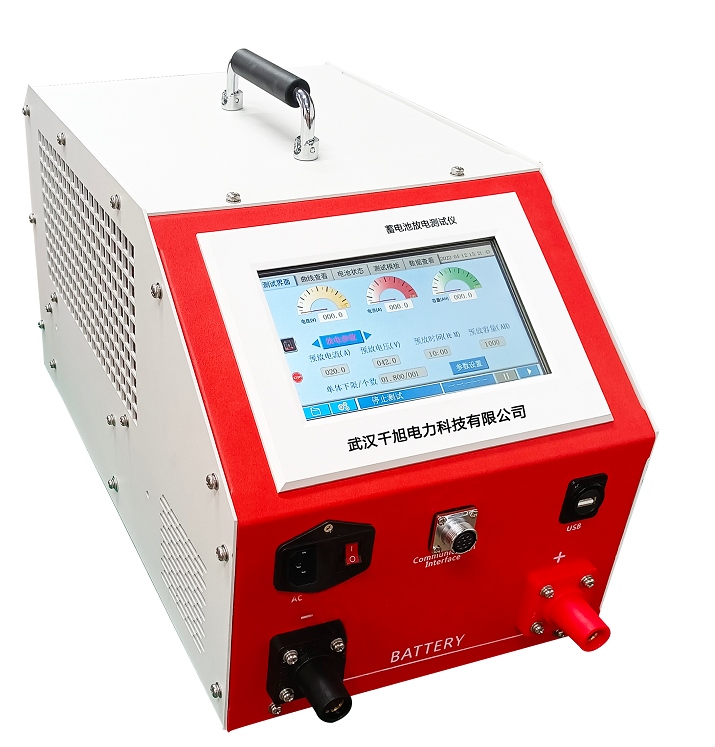

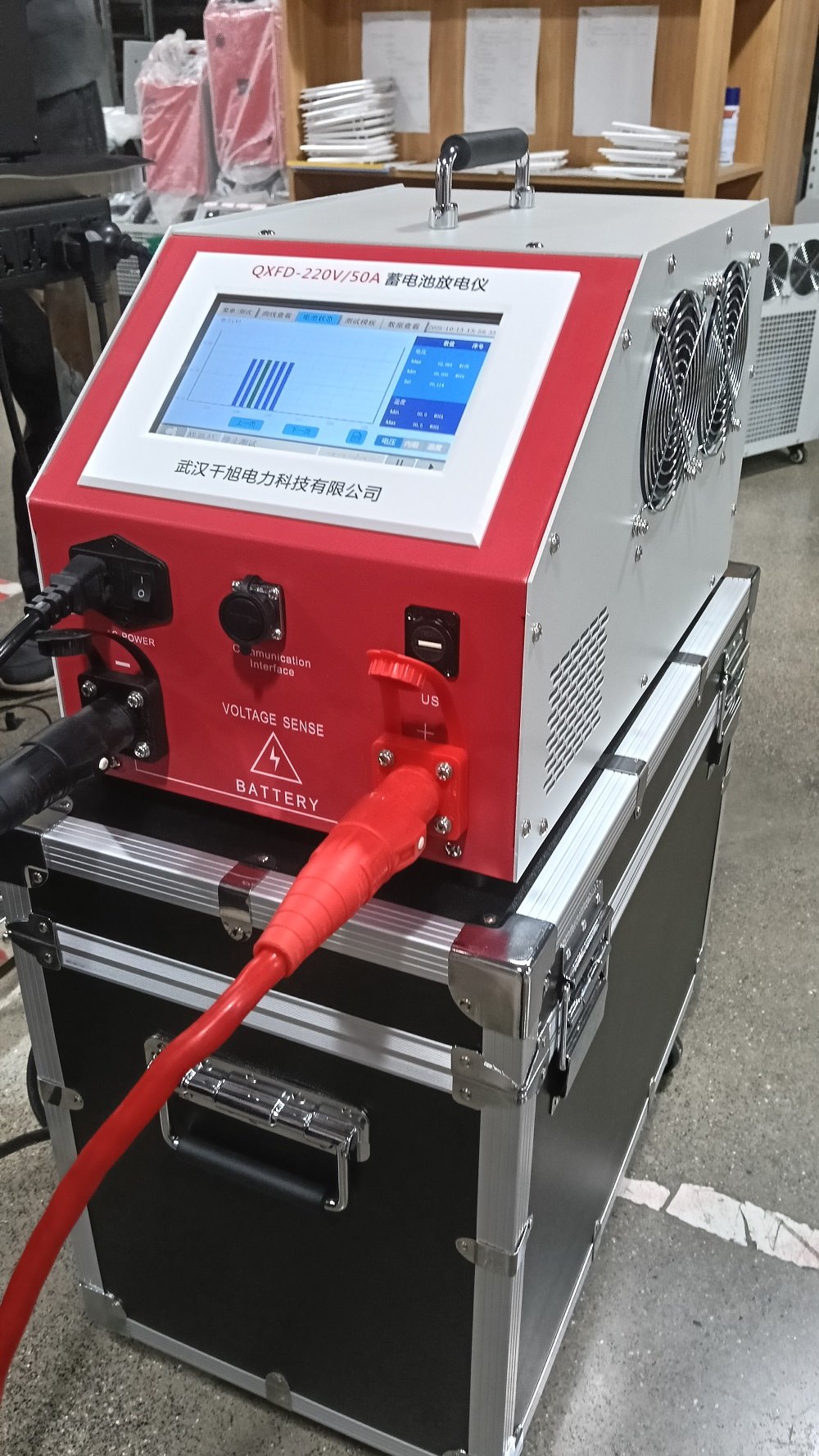

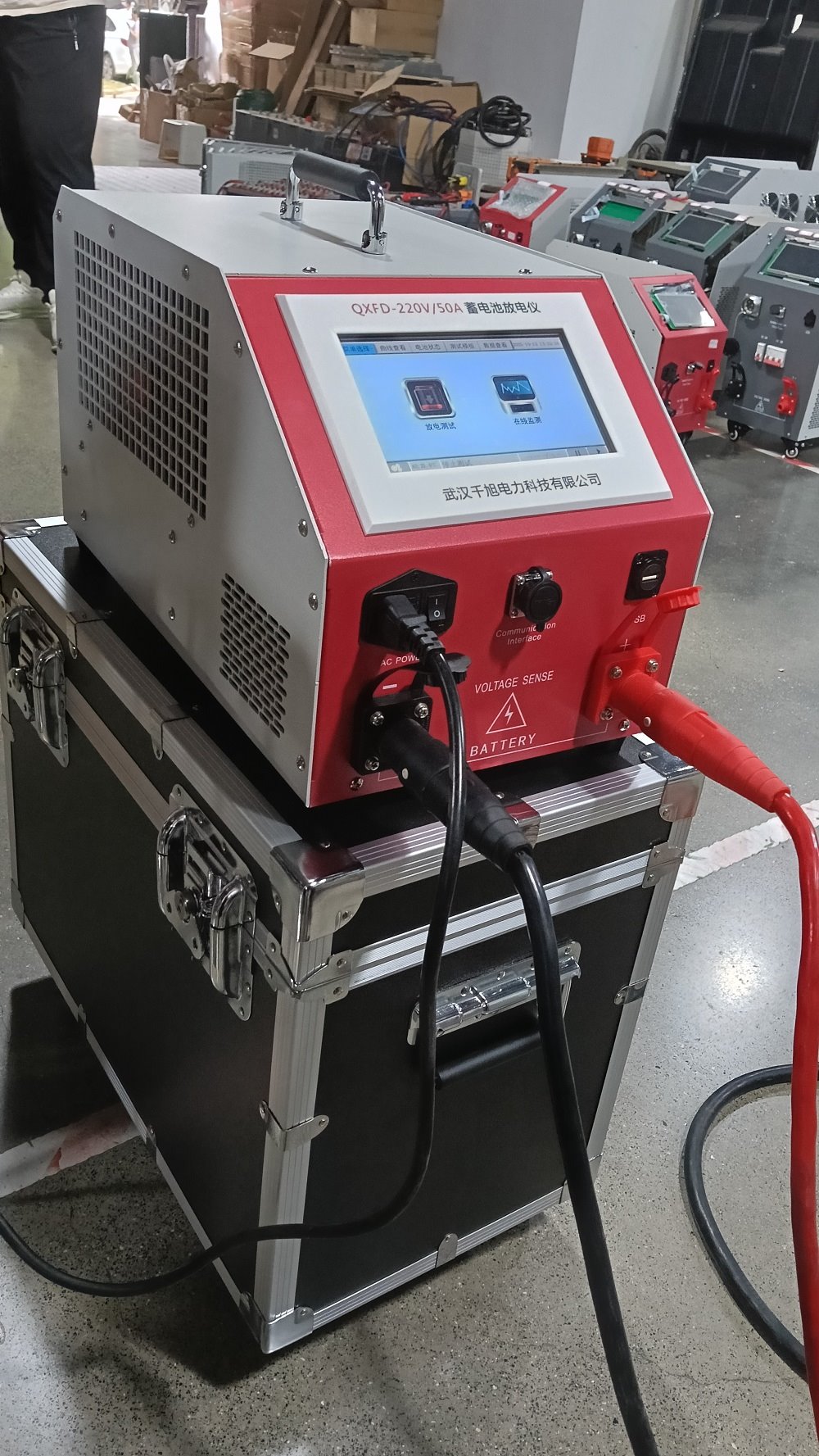

产品图片

Product Image

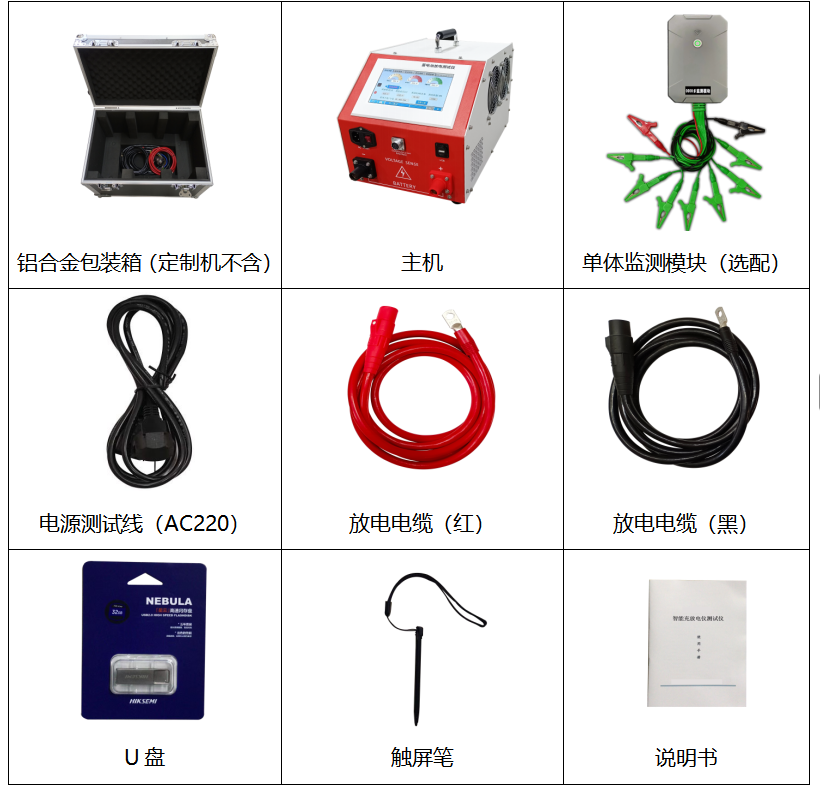

产品附件

Product Certificate


1

主机(蓄电池放电测试仪

1

2

U盘/天线

1

3

放电电缆/电压采集线(红、黑各一个)

1

4

AC220V电源线

1

5

接地线

1

6

说明书、合格证
