Product Introduction
随着社会的发展，人们对电力安全可靠性的要求越来越高。高压断路器在电力系统中扮演着控制和保护的关键角色，其性能直接影响着电力系统的安全运行。机械特性参数是评估断路器性能的重要指标之一。QXGK-HA高压开关综合特性测试仪按照《高压交流断路器》GB1984-2014最新版为设计基准，遵循《高电压测试设备通用技术条件》第3部分，即DL/T846.3-2017标准，高压开关综合特性测试仪为各种类型高压断路器（包括少油、多油、真空、六氟化硫等）的动态分析提供了便捷的测试。
Product Introduction
时间测量： | 12路 固有分闸（合闸）时间 分闸（合闸）相内不同期 分闸（合闸）相间不同期之差 合闸（分闸）弹跳时间（弹跳次数） 不同期测试范围：1ms～99ms，分辨率：0.01ms； 内触发测试范围：1ms～999ms，分辨率：0.01ms, 1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。 外触发测试范围：0.01ms～200s 在1000ms以内准确率：0.05%±0.1ms |
速度测量： | 刚分（刚合）速度 指定时间段（行程段或角度段）平均速度 |
测速范围： | 0.1mm传感器 0.01～20.00m/s，准确率:±0.1m/s 45°角度传感器 0.01～20.00m/s，准确率:±0.1m/s 加速度传感器 0.01～15.00m/s 激光传感器0.01～15.00m/s。（选配） |
行程测量： | 动触头行程（行程）（3路行程测量选配） 接触行程（开距） 超行程 过冲行程或反弹行程 |
测量范围： | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。 旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。 加速度传感器测量范围：0-300mm，分辨率:0.1mm。 准确率:土(1%L+0.2)mm。 |
线圈电流： | 最大电流20A,分辨率：0.01A。准确率:土5% |
线圈电阻测量范围： | 0～2000Ω,分辨率：0.01Ω。准确率:土5% |
仪器电源 ： | AC220V ± 10%；50Hz ± 10 |
直流电源输出: | DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。 |
外触发触发电压： | AC/DC10-300V，电流≤120A |
隔离开关测量范围： | ⑴、电压输出：DC6～270V（可调）； ⑵、电源输出时间：0.01-20秒（可设置）； ⑶、断口信号最大采集时间为200秒； ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 |
主机体积： | 400×263×175mm |
使用环境： | -20℃~+50℃， 相对湿度：≤90% |
Product Parameters
⑴、高压开关综合特性测试仪为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。
⑽、高压开关综合特性测试仪内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、高压开关综合特性测试仪内部抗干扰电路可满足500KV变电站内可靠使用。
Product Image
①：A1-A4断口信号 | ⑤：闭锁电源 | ⑨：AC220V 电源输入 | ⑬：速度传感器 |
②：外触发 | ⑥：闭锁开关 | ⑩：电源开关 | ⑭：USB |
③：内触发 | ⑦：打印机 | ⑪：显示屏 | |
④：储能 | ⑧：接地柱 | ⑫：RS232接口 |

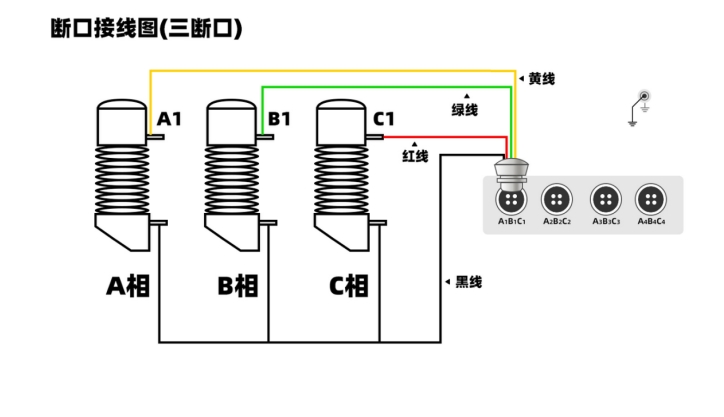

断口信号：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不同期、弹跳时间、弹跳次数等参数，A1断口默认为主断口，也可以设置其他断口为主断口。
外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大无法驱动的断路器使用，如老式的少油断路器、永磁断路器等。
内触发：是指仪器输出DC6～270V可调直流电源，默认为DC220V，进行分、合闸操作。
储能：输出时间和电压均可设置，此处为断路器储能电机专用电源，不要做其他试验用。
闭锁电源：闭锁开关接口，DC20-270V可调直流电源，默认为DC220V。
打印机：打印测试的数据，热敏纸，注意阴凉处保存。
接地柱：做试验时，特别是户外高压断路器，先把地线接好，再接其他测试线。做完试验先拆除断口测试线、传感器等，最后才拆除地线。
电源输入：仪器电压输入接口，电压为AC220V,严禁输入AC380V电源。
电源开关：电源开关。
显示屏：9寸彩色触摸屏，此屏为电阻屏，触摸时不得用尖锐器件来点击。
RS232接口：此接口联机电脑测量专用（选配）。
速度传感器：此接口可接直线传感器、旋转传感器、加速度传感器、激光传感器等。
USB：此接口接鼠标来操作仪器或者接U盘把数据上传保存。
Product Certificate
直线传感器50mm（标配）、100mm、200mm、300mm、500mm、600mm（选配） | 1个 |
旋转传感器转接头（标配） | 1个 |
ZW32支架（选配） | 1个 |
345°旋转传感器（标配） | 1个 |
VS1支架（选配） | 1个（选配） |
