什么是变压器的组别，为什么要定期检测变压器的组别？

变压器组别的定义与定期检测必要性解析

一、变压器组别的定义

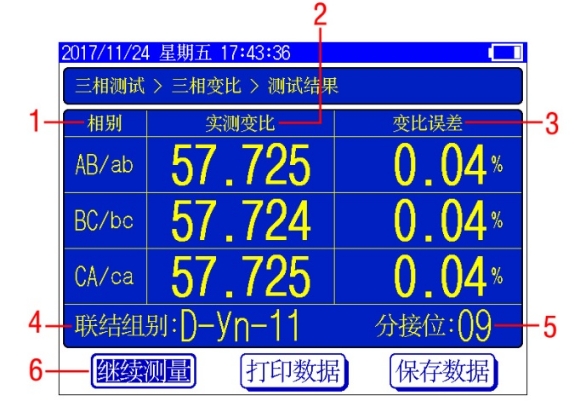

变压器变比组别测试仪

变压器的组别（或称为“连接组标号”）表示其高、低压侧绕组的连接方式及相位关系，由字母和数字组成：

• 字母部分：表示绕组连接方式。
• Y：星形连接（中性点可接地或悬空）。
• D：三角形连接。
• Z：曲折形连接（用于特殊阻抗匹配）。
• 数字部分：表示高、低压侧线电压的相位差（以时钟小时数表示）。
• 例如：Yd11 表示高压侧为星形（Y）、低压侧为三角形（d），相位差为 30°（对应11点钟方向）。

二、定期检测组别的核心原因

组别错误可能导致严重后果，定期检测（如新投运、大修后）可预防以下问题：

1. 并联运行风险绕组过热，绝缘加速老化，系统损耗增加，效率下降。严重时可烧毁变压器。若多台变压器组别不同并联，会产生循环电流（大小可达额定电流的数倍），导致：公式：循环电流 I循环=Z总2U⋅sin(2Δθ)，其中 Δθ 为组别相位差。电能质量恶化组别不匹配可能导致中性点偏移，引发电压不平衡或谐波问题。保护误动或拒动差动保护依赖绕组相位关系，组别错误可能导致保护逻辑混乱。确认实际组别与铭牌、设计图纸一致，避免安装或检修中的接线错误。

三、组别检测方法

1. 直流法，测量绕组电阻或施加直流电压，观察电流方向判断相位关系。
2. 交流法，通过电压表测量高、低压侧线电压相位差（需结合PT极性）。
3. 相位表，法使用相位表直接测量高、低压侧电压相位角，计算相位差。

变压器组别是确保其安全、高效运行的关键参数。定期检测可避免相位冲突、优化并联性能，并为故障分析提供基础数据。随着智能电网发展，组别检测正逐步集成到自动化测试系统中，实现更高效的状态监测。
