变压器能效等级测试仪测试变压器能效等级操作介绍

常见的能效等级S13或者S15等更高规格的变压器，需要对应的去检测其能效等级和容量，所以使用变压器能效等级测试仪是有必要的。

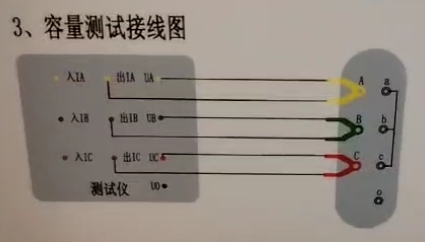

变压器能效等级测试接线跟变压器容量测试接线是一样的，测试变压器能效等级将高压测黄绿红对应接上仪器测试线，变压器低压侧abc用专用的大电流现短接。对应接线如图

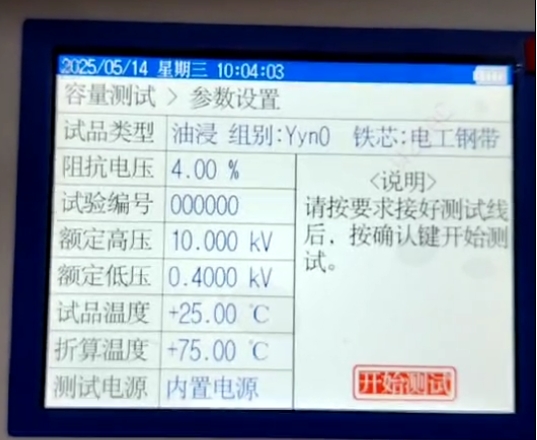

按照仪器背面接线图接好测试线后，观察变压器铭牌 记录变压器高压侧和低压侧等级，以及变压器容量，试验变压器是s11常规变压器，高压测10kV，低压侧400V，容量50kVA，对应设置好参数。

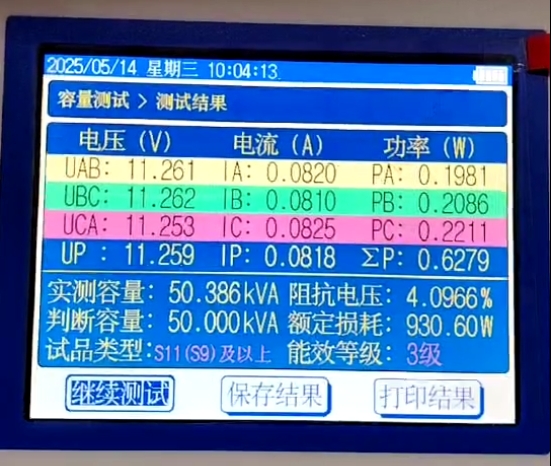

对应输入好参数后，点击开始测试，结果如下图
