蓄电池充放电测试仪接线操作详解

蓄电池充放电测试仪QXDC系列适用于变电站直流屏或者UPS系统的的充放电活化维护的设备，下面来讲解下操作介绍

首先先观察电池组的电压和电流，得知电池组单节电池容量500AH，电池节数24节，单节2V，总电池组电压48V为串联结构。

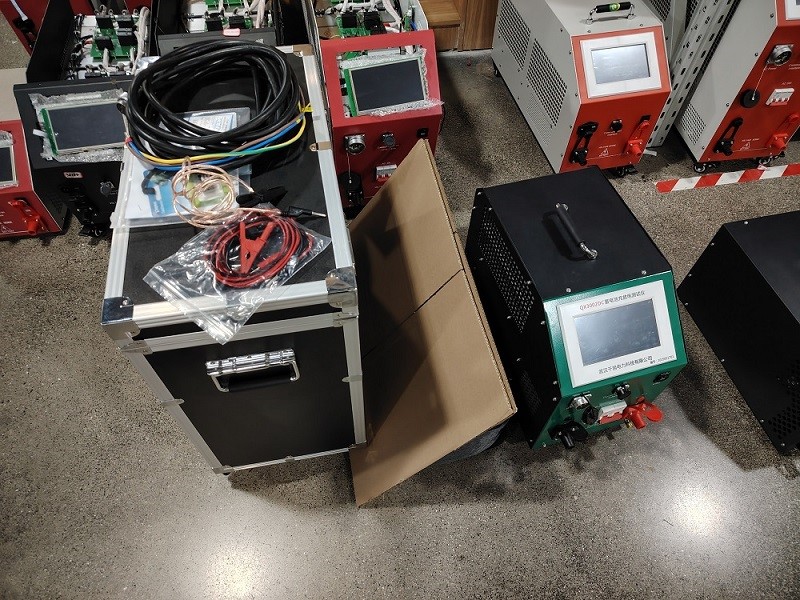

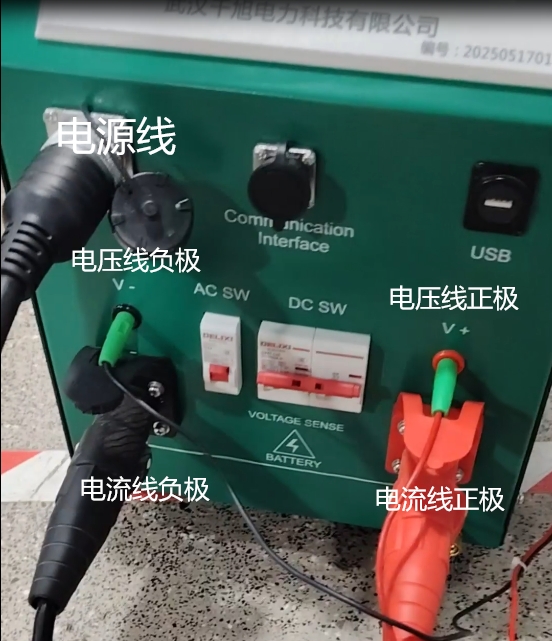

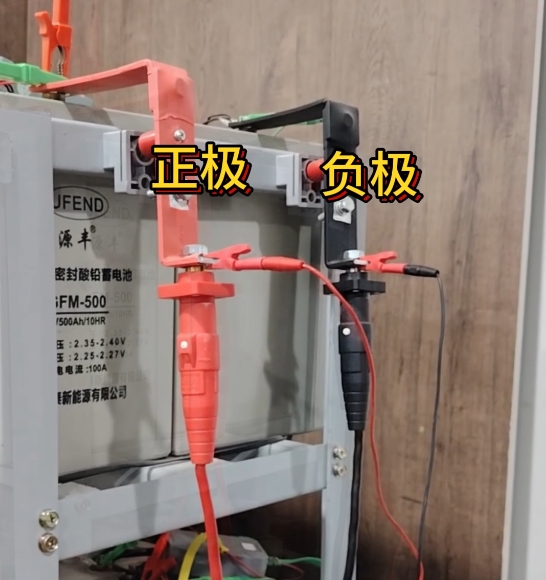

仪器接线上端黑色线为电源输入线，小容量测试仪接220V大容量则需接380V，下端两根红黑粗线则是电流正极和负极接线，细线是电压采集线，红色代表正极，黑线代表负极，分别接到电池组的总正极和总负极。

接好测试线后可以看到仪器已经采集到了电压，尝试拔掉电压线一端，可以看到电压数据会有波动，重新插入后电压数据恢复。

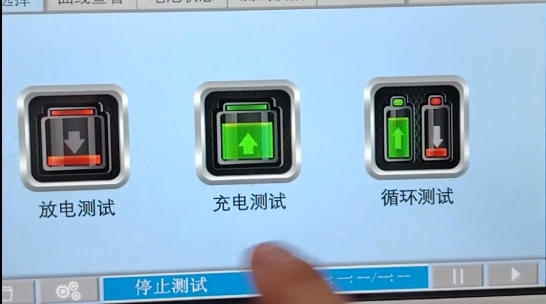

该款蓄电池充放电测试仪具备放电、充电和循环测试三个主要功能

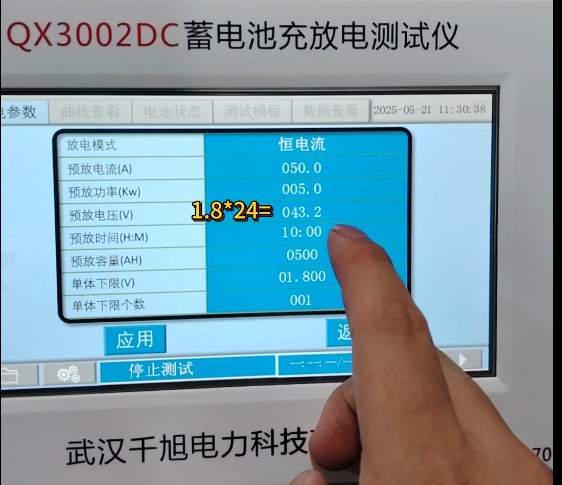

放电模式可选恒电流和恒功率，常规选择恒电流，预放电流按铭牌电池组容量500AH10小时计算为50A，预放电压即为电池组电压，2V电池下限是1.8V，乘以24节即为43.2V，时间默认10小时，预防容量按电池容量500安时。单体下线1.8V和个数是选配单体检测模块时检测到对应个数的，小电池达到下限值时则会停止放电。

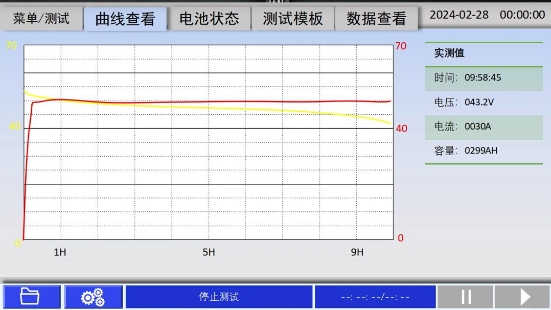

点击应用后，主界面可以看到应用参数，放电过程支持曲线查看。

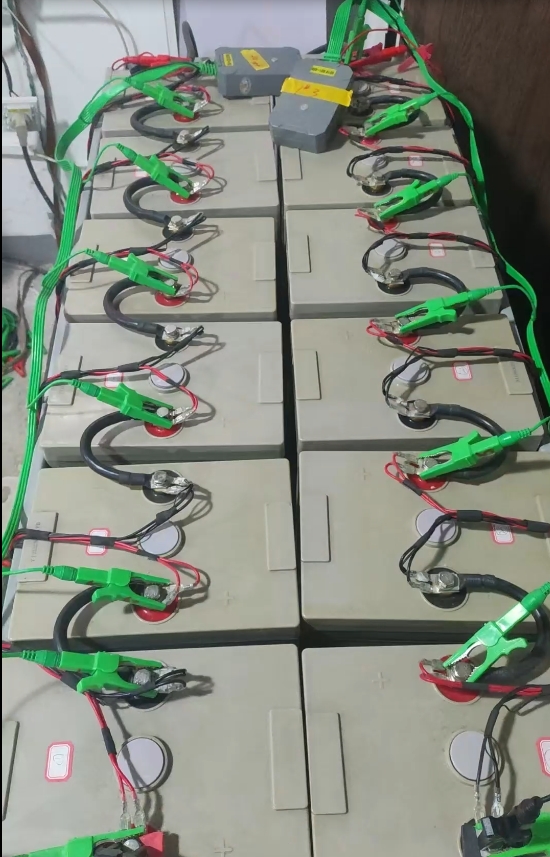

配备单体检测模块，可以查看每一节电池状态。现场配备了两组单体，检测12节电池的电压状态。以供参考，选配单体检测模块接线如图

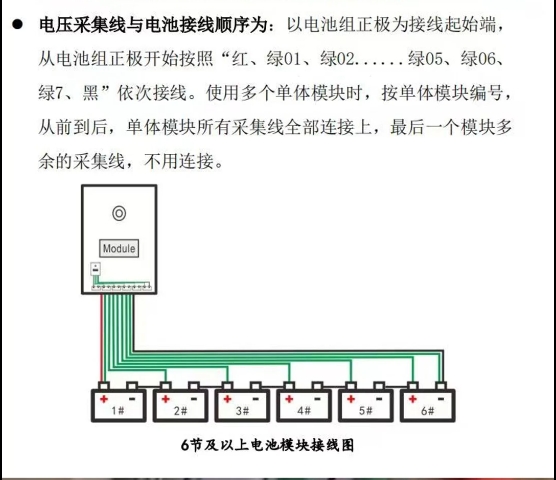

一个模块接6节小电池，从正极依次从短到长接到每一节小电池的正极，最后一节夹在负极。红黑线是模块的电源输入，常规供电大概12~16V左右。

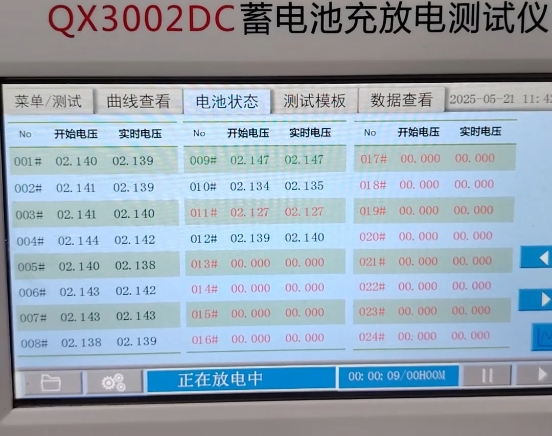

通过无线传输将每一节小电池的电压传输到主机上

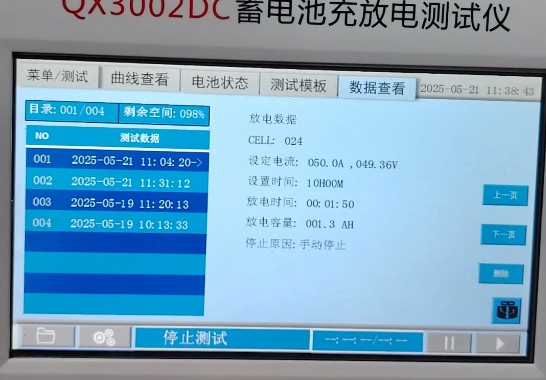

测试模块已经带入了刚刚设置好的参数，仪器也支持数据查看，自动保存数据。

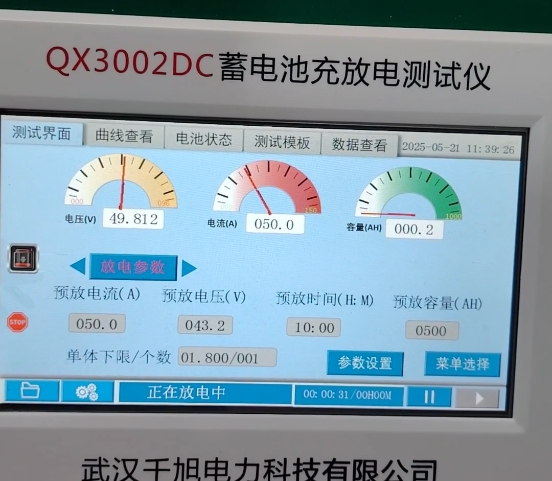

回到主界面，点击开始放电，仪器缓慢升流并计算放电容量，

点击停止试验，支持保存数据U盘导出。

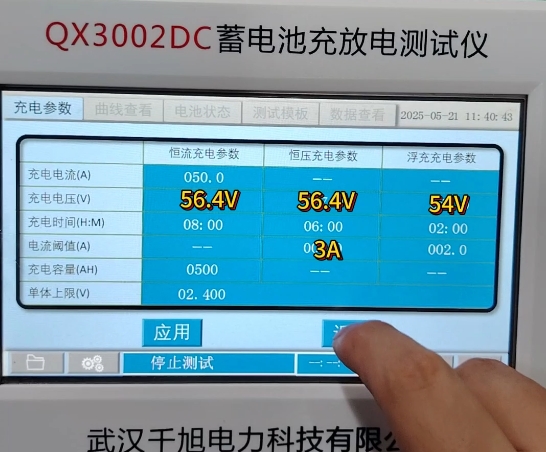

点击充电测试，进入充电测试参数设置。充电测试分为恒流、恒压、直充三个状态。充电电流按铭牌50A，均充电压2.35V，浮充电压2.25V计算的话，恒流、恒压充电电压为浮充电压2.35V乘以24节及56.4V，浮充充电由2.25×24节=54V，时间按默认设置，恒压充电电流默认50A的1/10以下，即5A或者3A，浮充更小可设置为2A。

总体运行逻辑是仪器恒流50A充电，当电压达到设定值56.4V或者时间超过8小时则会转到恒压充电，此时按56.4V的恒压电流持续减少的状态充电，当达到充电时间6小时或达到3A的电流预值，转到浮充充电以54V的电压电流达到2A的阀值或时间达到2小时后停止充电，单体上限则是选配单体检测模块后，有一节小电池达到上限阀值则会终止充电。

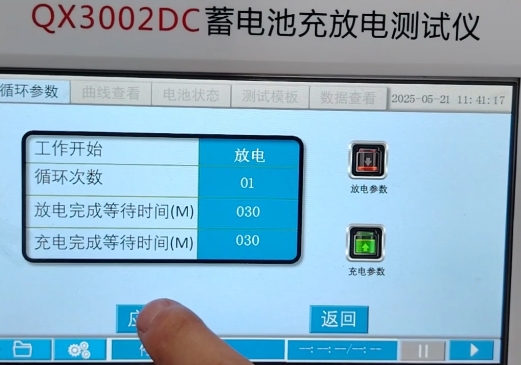

循环充电则是充放电循环的过程，对蓄电池组进行活化，可设置开始状态、循环次数以及等待时间。

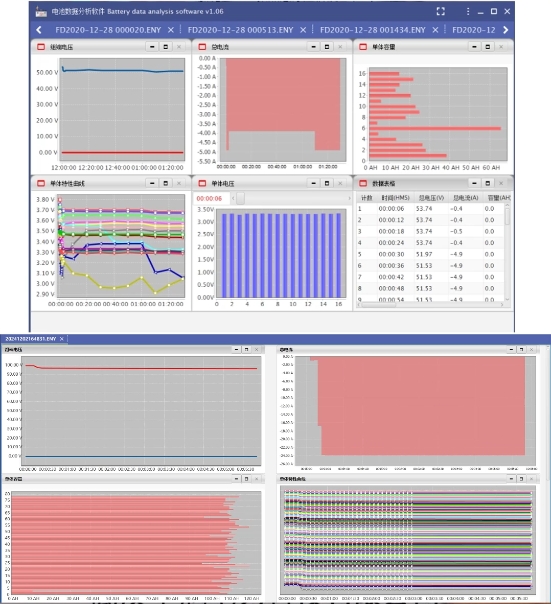

测试完成后数据导出，有专用软件在电脑上系统分析。
