测试绝缘电阻时屏蔽线是干什么用的？
在测试绝缘电阻时，屏蔽线的主要作用是消除外部电磁干扰和漏电流对测量结果的影响，确保测量数据的准确性和可靠性。以下是其具体作用和工作原理的详细说明：
1. 屏蔽外部电磁干扰
干扰来源：测试现场可能存在高频电磁场（如无线电信号、电机运行产生的电磁波）或低频干扰（如50Hz工频电场），这些干扰会通过电容耦合或电感耦合进入测试线路，导致测量值波动或偏移。
屏蔽原理：屏蔽线通常由导电材料（如铜）包裹绝缘层构成，形成法拉第笼效应。外部电磁场在屏蔽层表面产生感应电流，这些电流会抵消外部干扰，阻止其穿透到内部信号线，从而保护测量信号不受干扰。
2. 防止表面漏电流影响
漏电流路径：在高压测试中（如兆欧表输出500V/1000V直流电压），被测物体表面可能因潮湿、污秽或绝缘老化形成微小漏电流。若普通导线直接接触被测物，漏电流会通过导线外皮或绝缘层表面流入测量回路，导致读数偏低。
屏蔽线的作用：屏蔽层与被测物的金属外壳或接地端连接，为表面漏电流提供低阻抗路径，使其绕过内部信号线直接导入大地，从而避免漏电流混入测量回路。
3. 提高测量精度
减少误差：通过屏蔽干扰和漏电流，屏蔽线能显著降低测量噪声，使绝缘电阻值更接近真实值。尤其在高压、长距离或恶劣环境下测试时，屏蔽效果更为关键。
稳定性提升：屏蔽线可减少环境因素（如温度、湿度变化）对测量的影响，确保多次测量结果的一致性。
4. 典型应用场景
高压设备测试：如变压器、电缆、电机等设备的绝缘电阻测量，需屏蔽以避免电晕放电或表面泄漏。
长距离测试：当测试线长度超过10米时，屏蔽线可有效抑制线路电容和电感引起的干扰。
电磁环境复杂场所：如变电站、工厂车间等，屏蔽线能隔离周围设备的电磁辐射。
5. 使用注意事项
正确接地：屏蔽层必须单端接地（通常接被测物接地端），若两端接地可能形成地环路，引入新的干扰。
屏蔽线质量：选择屏蔽层覆盖率高的线缆（如编织密度≥85%），并确保绝缘层无破损。

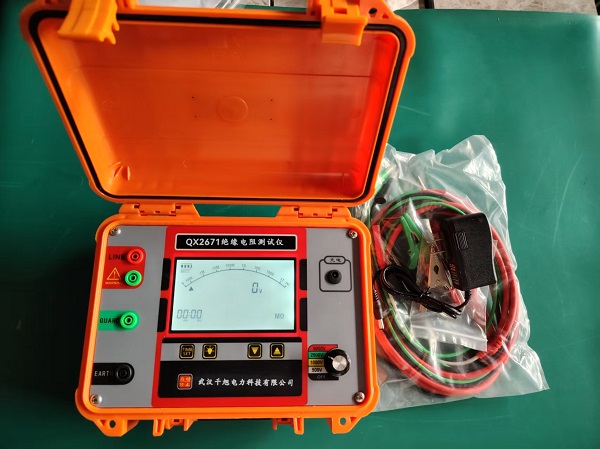

与仪器匹配：部分兆欧表（如Fluke 1508）内置屏蔽端子，需将屏蔽线连接到对应接口。
假设测试一根潮湿电缆的绝缘电阻：
无屏蔽线：表面漏电流通过测试线外皮流入仪器，测得值可能仅为真实值的1/10。
使用屏蔽线：漏电流通过屏蔽层直接接地，仪器仅测量电缆内部的绝缘电阻，结果准确反映绝缘状态。
总之，屏蔽线是绝缘电阻测试中保障数据准确性的关键配件，尤其在高压、长距离或干扰环境下不可或缺。
