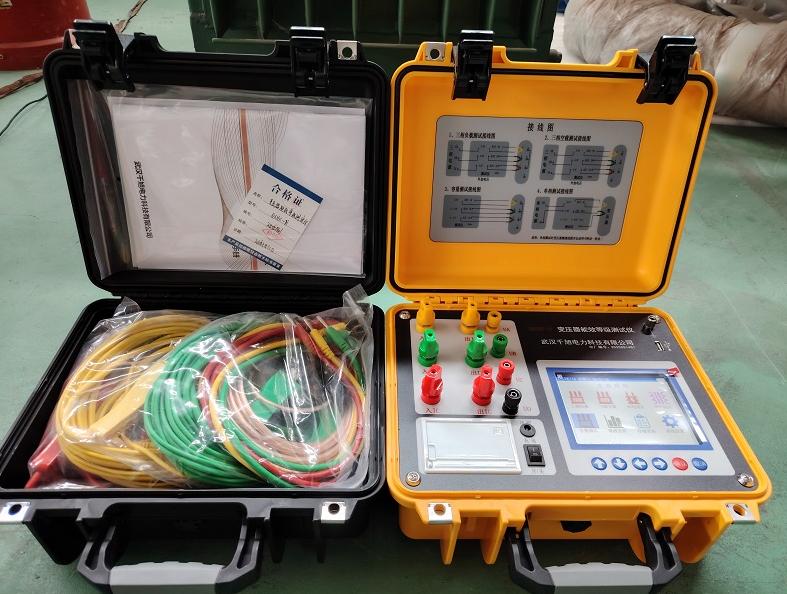

变压器空负载测试需要配备变压器空负载测试仪、三相调压器一般10kV变压器配15kW三相调压器足够。
下面以一台10kV变压器进行空负载测试接线演示：
变压器空载测试
变压器空载测试接线图可以观察变压器背面接线图

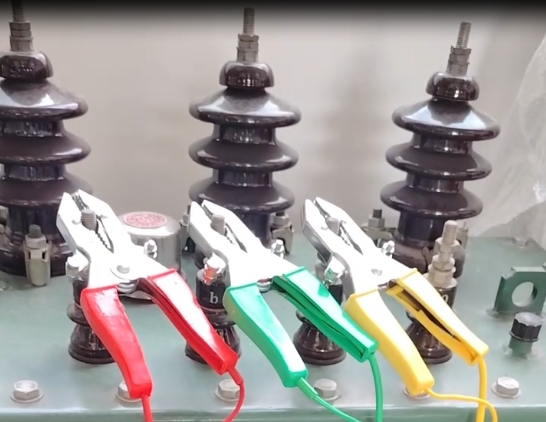

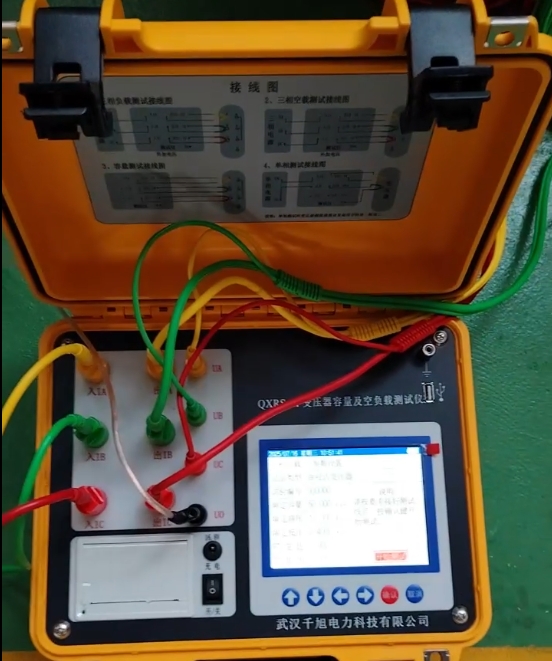

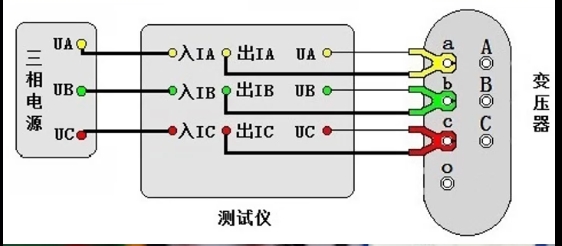

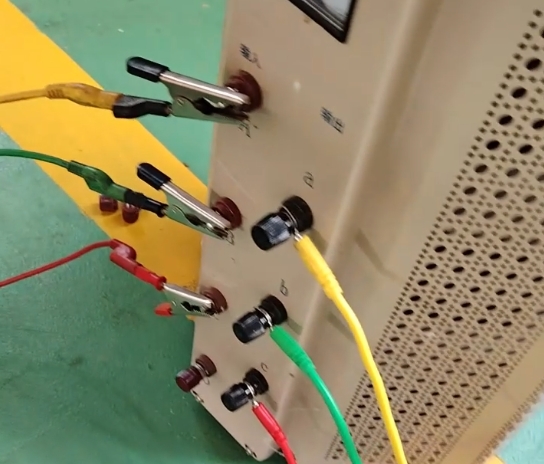

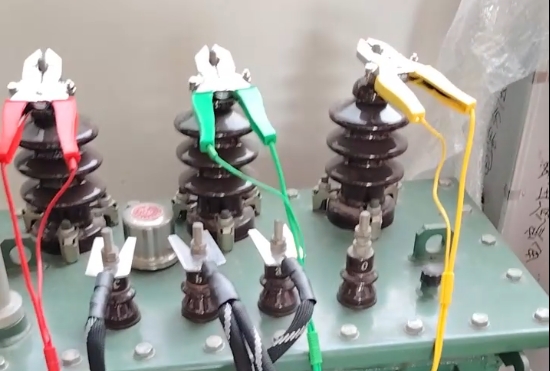

按照如上接线图，外接调压器给仪器升压，变压器高压侧开路，低压侧三相接到仪器三相。

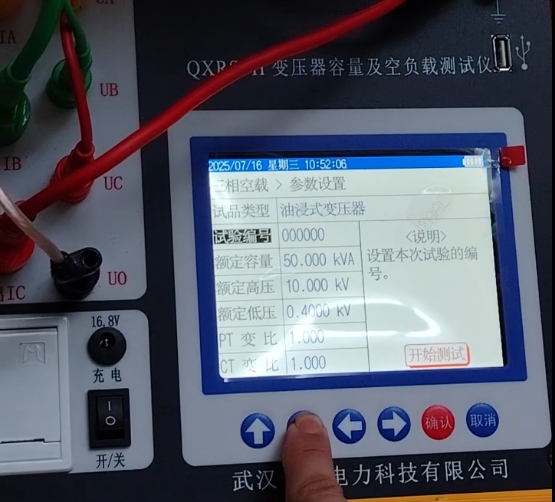

接好测试线后，进入变压器空载试验界面，设置参数：
参数设置好后，进入测试界面可以看到右上角有个应施电压，旋转调压器将电压增加到400V。

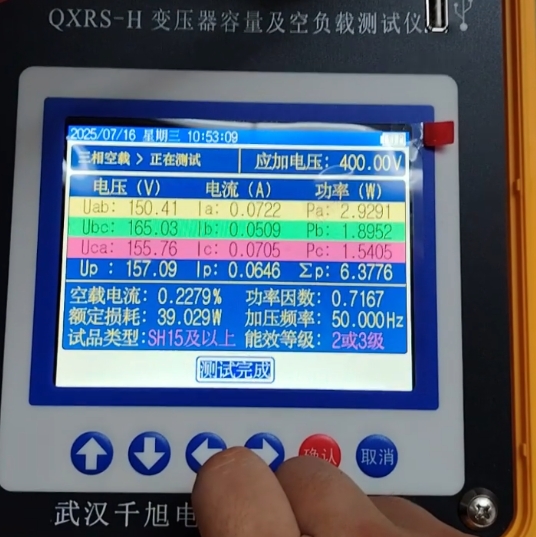

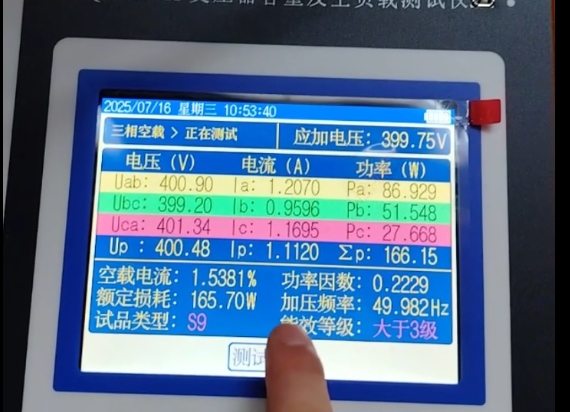

待施加电压到400V后，测得数据就是变压器的空载试验数据。
变压器负载试验
变压器负载试验同理观察变压器背板，查看接线原理图

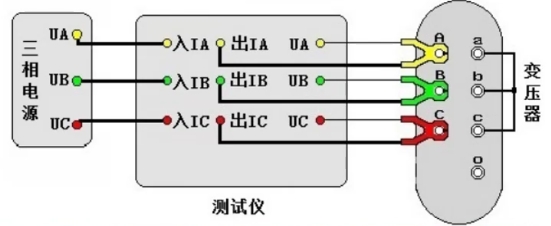

可以看到跟空载试验不同的是将变压器高压侧接到仪器三相输出，变压器低压侧三相短接。

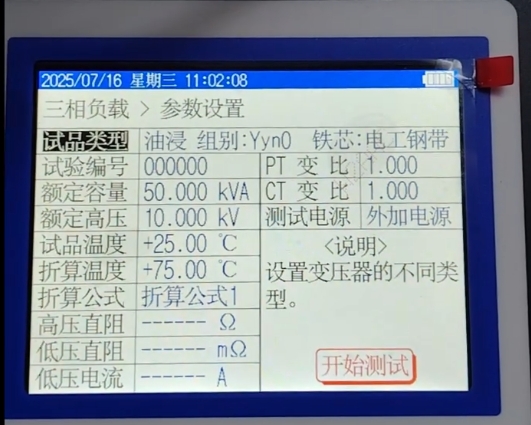

这个时候点击变压器负载试验界面。进入参数设置，按照变压器铭牌设置好参数。

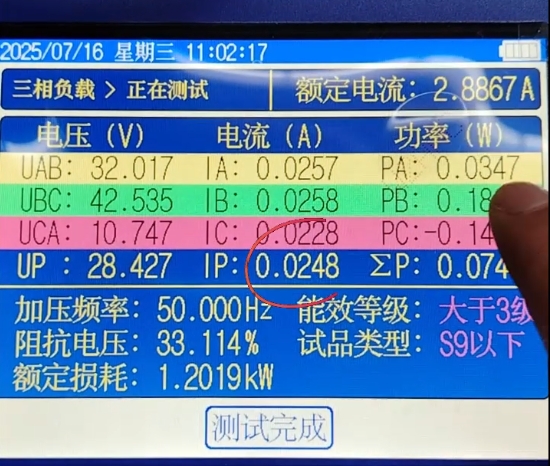

设置好后点击开始测试，跟空载试验不同的是 变压器负载试验可以是施加电流，国家标准要求电流达到额定电流50%以上。这里演示达到额定电流。

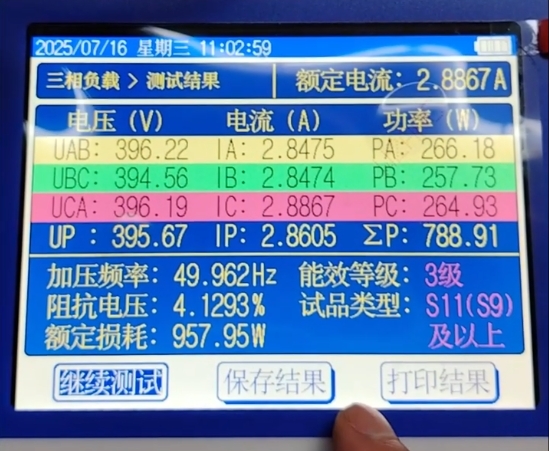

应施电流2.88A，持续旋转调压器
