油浸式试验变压器耐压试验操作接线

在电力系统设备检测中，工频耐压试验是保障设备绝缘性能的关键环节，而油浸式试验变压器则是该试验的核心设备。本文将结合实操视频，详细介绍油浸式试验变压器的参数特性、接线方法及完整测试流程。

试验变压器

设备基本参数介绍

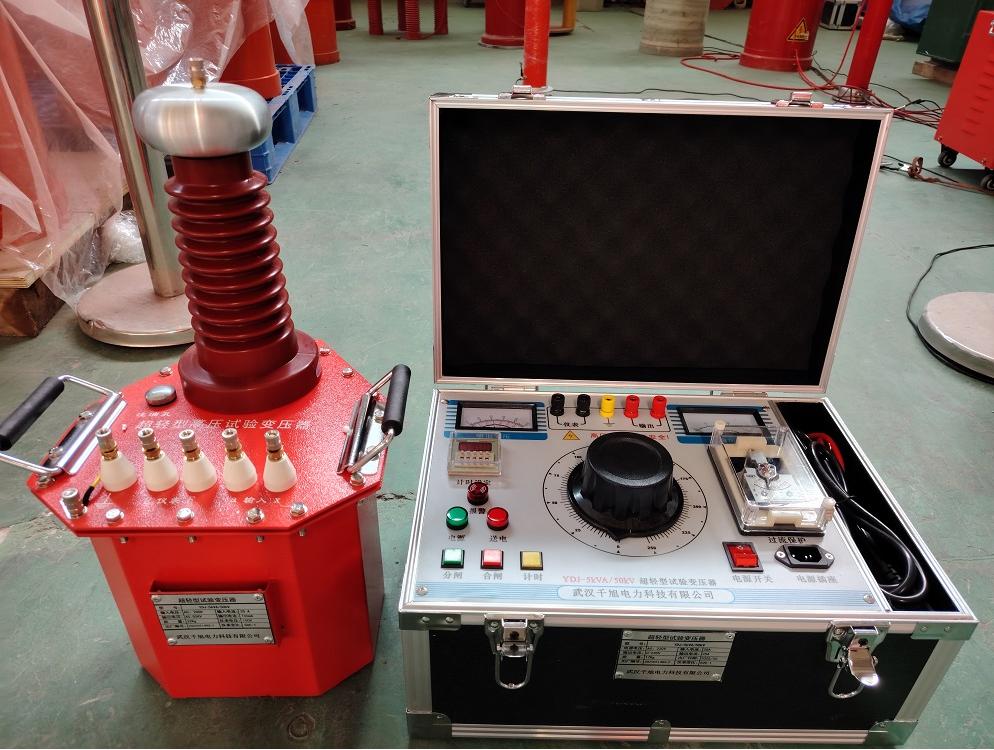

本次演示所使用的油浸式试验变压器容量为 5kVA，最高输出电压可达 50 kV，主要适用于 10 千伏系统中的开关、变压器等设备的工频耐压试验。其配套控制箱重量为 17 千克，常规 50 千伏试验变压器重量为 47 公斤，而本次实操选用的超轻型试验变压器仅 32 公斤，更便于移动和操作。

核心接线步骤详解

正确接线是确保试验安全和数据准确的前提，具体步骤如下：

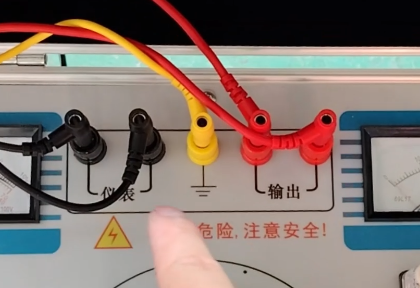

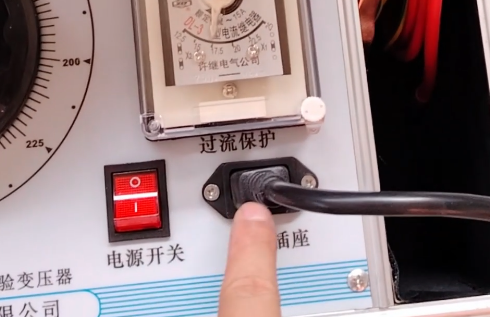

控制箱电源连接：将控制箱接入 220 伏交流电源，控制箱输入线上端分为仪表和输出两类端子，共四个接口，以红黑颜色区分功能，中间设有黄色接地线端子。

控制箱与试验变压器连接

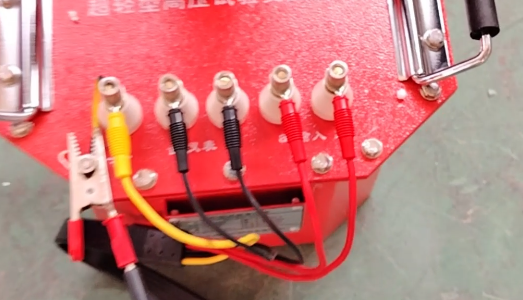

1. 红色输出端子对应连接到试验变压器输入端；
2. 控制箱仪表黑线连接到试验变压器的仪表端；

3. 黄色接地线一端接控制箱接地端子，另一端连接试验变压器接地部分，确保设备可靠接地。

4.

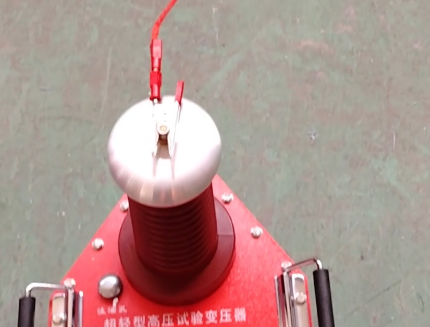

• 高压输出与被试品连接：试验变压器上端为高压输出部分，标配专用高压输出线。本次演示中，通过一根电容分压器模拟被试品，连接完成后接入万用表用于电压监测。

完整测试流程演示

1. 开机前检查：确认所有接线无误后开机，此时控制箱右侧电源灯常亮，表明设备供电正常。

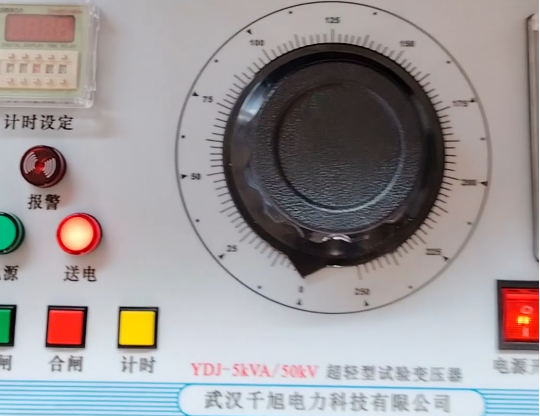

2. 升压前准备：将升压旋钮转动至非零位时，仪器会触发保护机制无法合闸；只有将旋钮归零后，才能正常合闸，这是重要的安全设计。
3. 升压过程操作：合闸后缓慢旋转升压旋钮，过程中需密切观察控制箱指针显示的电压值与分压器引出的电压值，确保两者数值一致，验证设备准确性。
4. 耐压计时阶段：当电压升至试验所需的 40 千伏左右时，点击计时按钮，仪器进入耐压计时阶段。本次试验设定耐压时间为 60 秒，计时期间设备持续监测被试品绝缘状态。
5. 试验结束操作：计时达到设定时间后，仪器会自动发出声光报警。此时需缓慢降压至零，分闸关机，并对被试品和高压输出部分进行充分放电处理，避免残余电荷造成安全隐患。

安全操作注意事项

• 试验全程必须确保接地可靠，所有接地线连接牢固；
• 升压和降压过程需缓慢操作，避免电压突变对设备和被试品造成冲击；
• 试验结束后务必进行放电处理，确认无残余电荷后再进行拆线操作。

油浸式试验变压器作为电力设备绝缘检测的重要工具，其规范操作直接关系到试验结果的可靠性和操作人员的安全。掌握正确的接线方法和测试流程，能有效提升电力系统设备的安全运行保障能力。
