电流互感器CT变比极性励磁特性测试操作介绍

作者：千旭电力更新时间：2025-07-31 点击数：

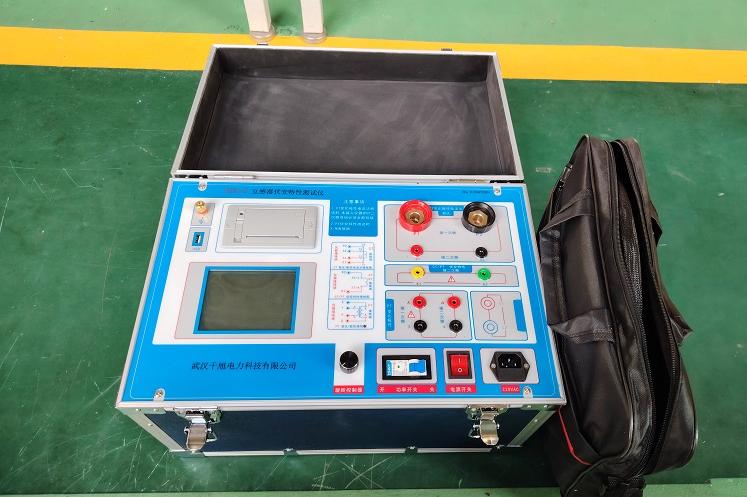

电流互感器变比极性励磁特性测试需要一台互感器伏安特性测试仪和一台电流互感器，如下图：


变比极性测试接线首先先观察面板接线图


如图所示按照面板接线图，将仪器端子P1P2对应接到CT的一次侧P1P2，S1S2接到互感器二次侧S1S2，类似于变压器变比极性测试接线。

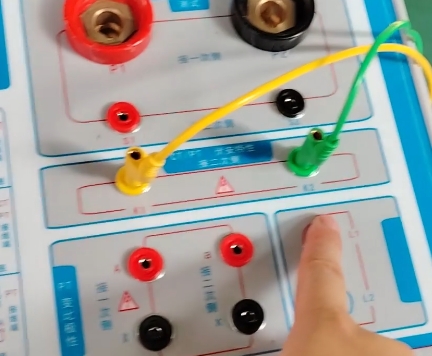

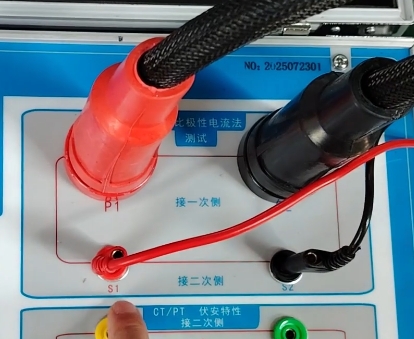

互感器伏安特性测试仪接线端子

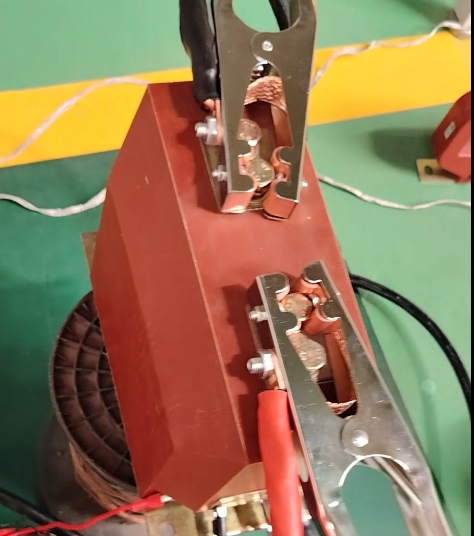

互感器一次接线

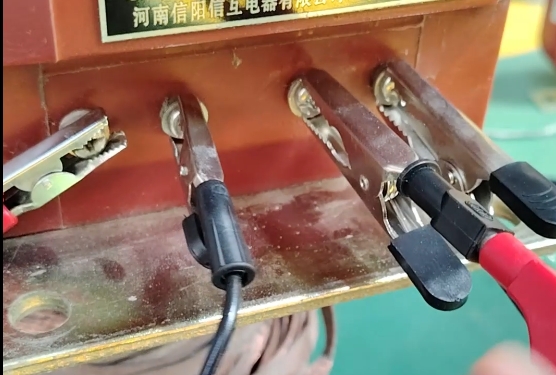

互感器二次接线

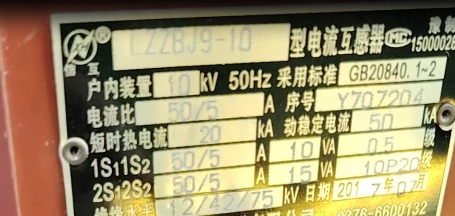

这里注意的是互感器其他二次要短接，不能开路状态，观察互感器铭牌变比并记录

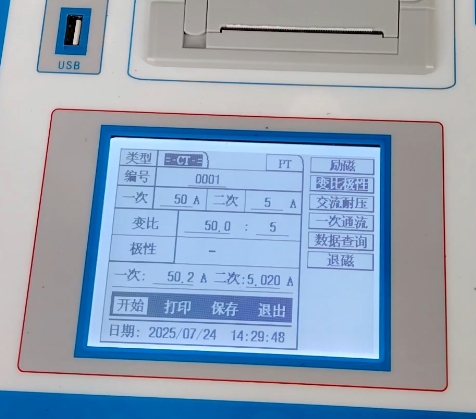

接好测试线后仪器开机，进入变比极性模块。输入标准变比，点击开始测试。如下图


测试结果为50比5，极性为“﹣”极性。

CT励磁曲线测试观看面板接线图


将仪器面板的k1k2接到互感器的二次侧。如下图

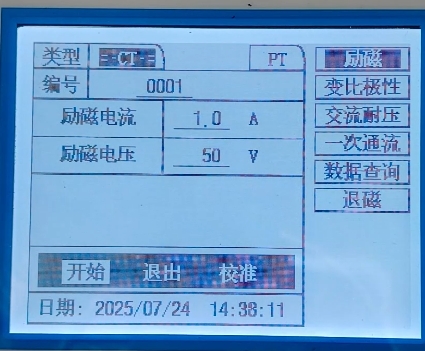

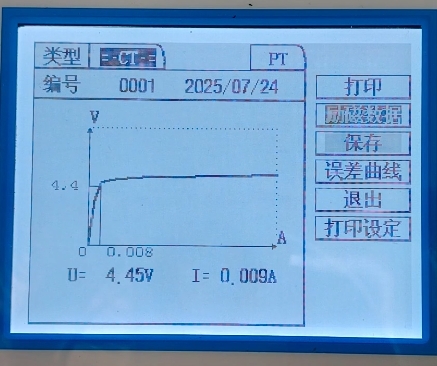

接好测试线后，进入励磁曲线测试板块，输入电流1A，电压默认50V，点击开始测试
