继电保护测试仪重合闸后加速试验操作详解
继电保护测试仪重合闸试验主要是试验继保装置能否在实际使用过程中发生过流保护后能否正常重合闸，即重合闸后续的永久性故障后会如何反馈，下面以一台继保装置和千旭电力六相微机继电保护测试仪QXT1200来演示下重合闸试验接线操作介绍
试验接线
重合闸试验接线需要接一组电流，两组开入量和一组开出量，一组电流用来模拟过流保护，触发装置跳闸，两组开入量是用来监测继保装置跳闸信号和合闸信号，开出量则是输出合闸状态和合闸状态，用来模拟断路器状态

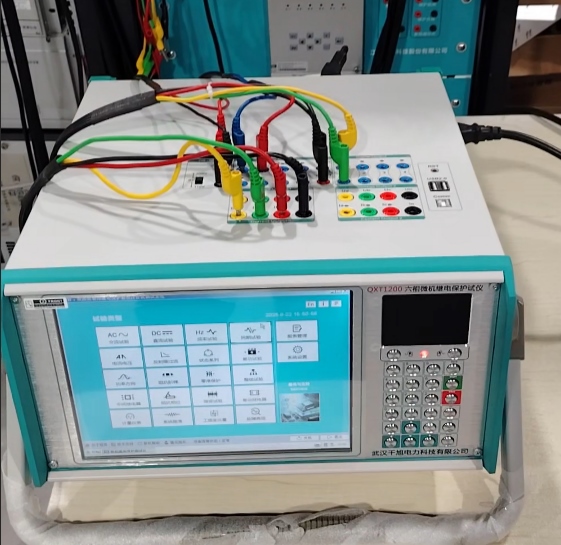

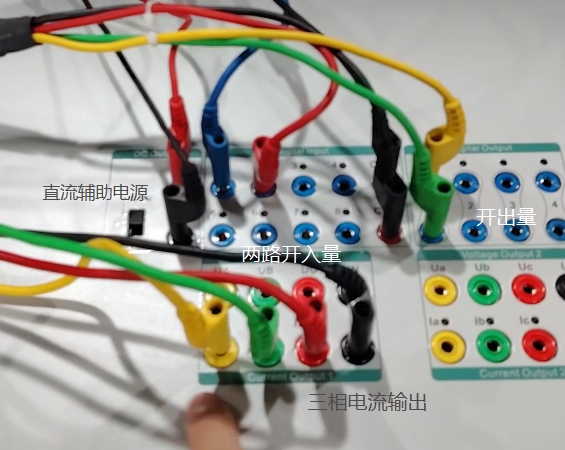

最下端黄绿红黑是继电保护测试仪电流输出，接到继保装置电流输入。蓝黑红黑两组开入量接到继保装置跳闸信号和合闸信号，黄绿开出量接到继保装置断路器状态端子。

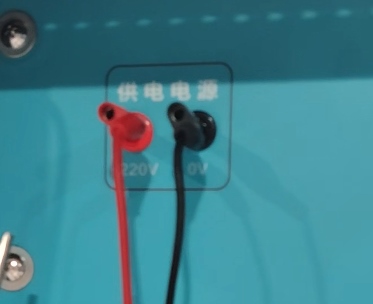

最后继电保护测试仪提供直流辅助电源220V，接到继保装置电源输入端。
继保装置压板和定值

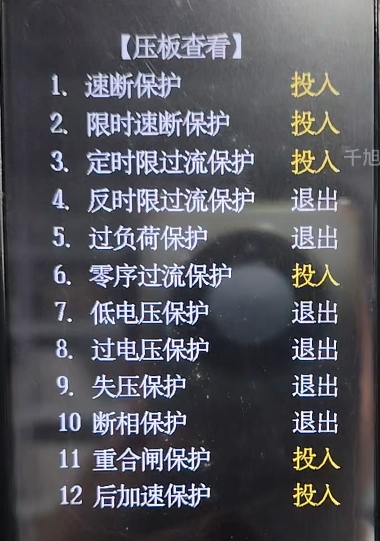

接好测试线后，辅助直流电源提供220V供电，此时继保装置开机，查看压板投入，确保过流保护和重合闸及后加速是投入的状态。

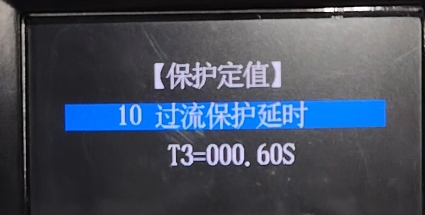

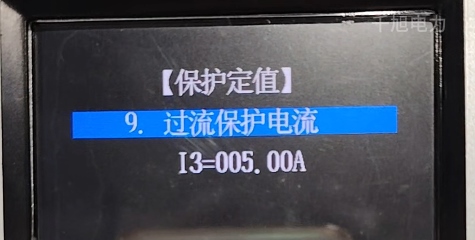

再查看装置定值。可以看到过流保护的电流和时间。定值5A，时间0.6秒。

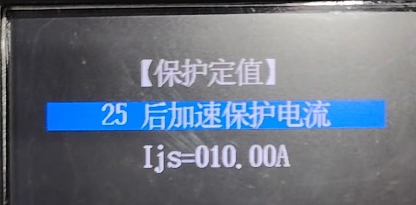

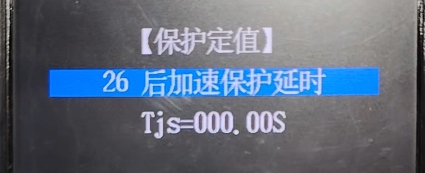

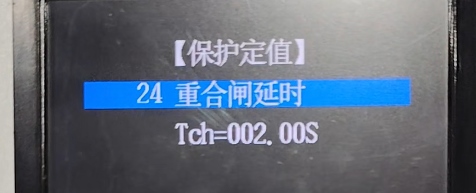

重合闸延时2秒，后加速过流10A，时间0秒。
软件操作
进入继电保护测试仪状态序列界面。整体逻辑是首先让装置重合闸充电，其次发生过流保护，再然后装置发生重合闸，最后重合闸后又发生后加速过电流保护。我们相应的插入四个状态。

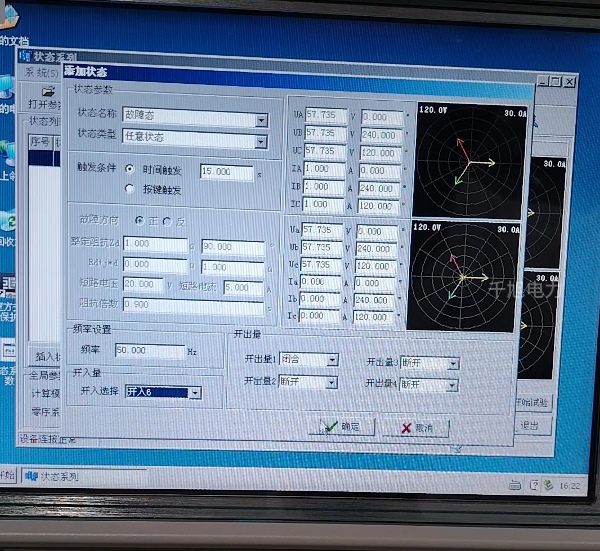

插入状态一，给装置充电，三相电流设置1A，开入量随便选择一个，此时断路器是正常合闸的状态，开出量选择闭合的状态。

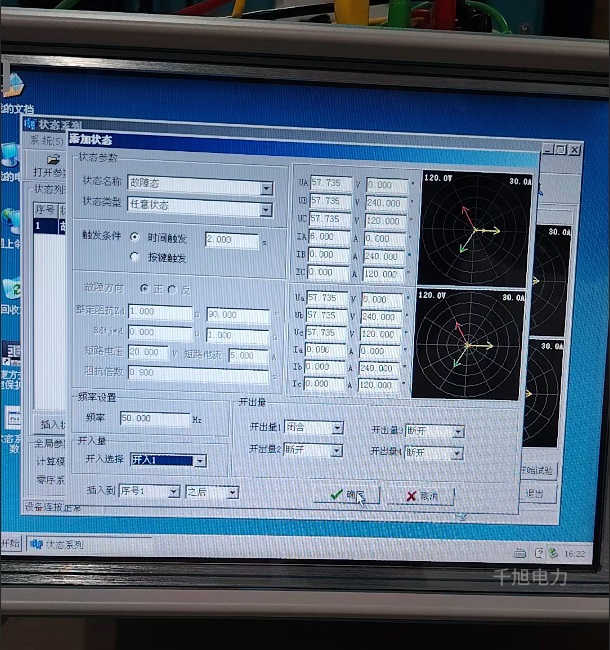

插入状态二，提供一个过电流，根据第三段过流定值5A，时间0.6秒，提供一个过电流6A，使装置发生过流跳闸。

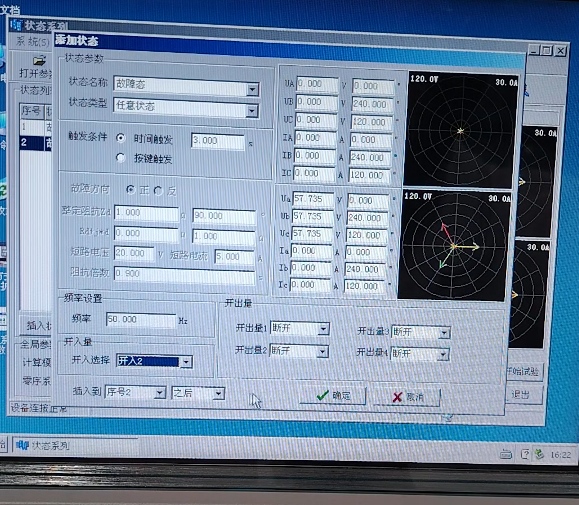

插入状态三，此时发生过流跳闸，测试仪模拟跳闸后的状态，输出归0，重合闸延时2秒，时间设置3秒等待装置发生重合闸。

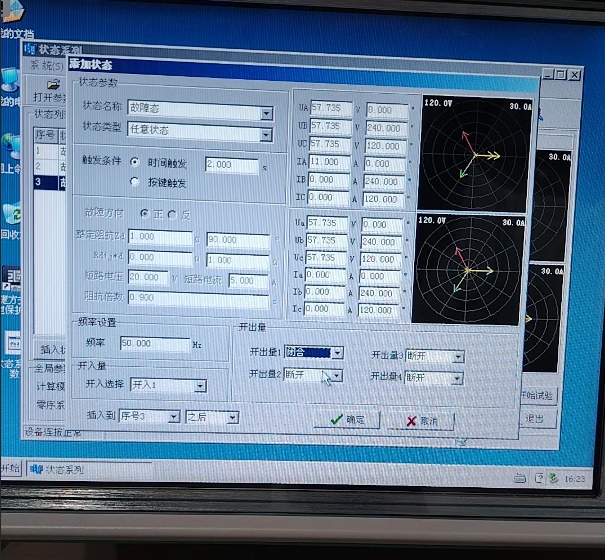

插入状态四，此时发生重合闸，为了验证重合闸后加速过电流，根据定值10A，延时0秒，提供一个11A电流，使装置发生后加速跳闸。

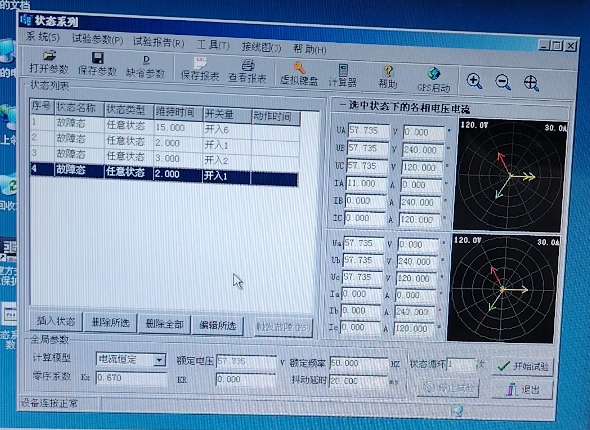

此时四个状态就已经添加完成了，根据上面的逻辑，首先：装置充电→过流保护跳闸→重合闸→后加速再次跳闸。
开始试验

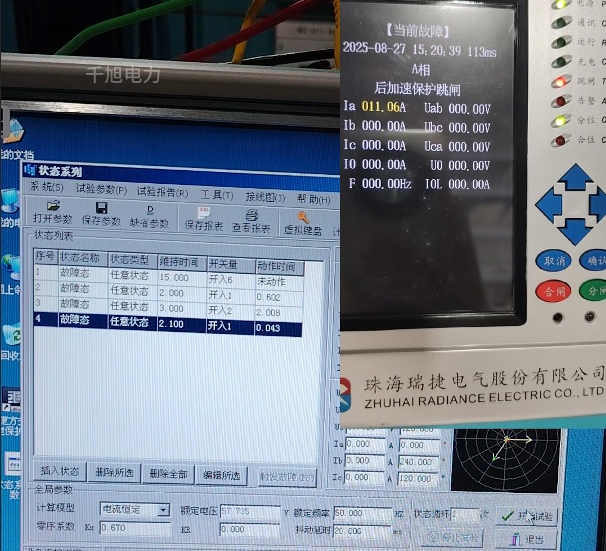

点击开始试验。可以看到装置分别进行了分闸→合闸→分闸，可以看到动作时间。
状态2跳闸时间对应三段过电流保护时限0.6秒。状态3对应是重合闸2秒延时，状态4对应后加速过电流0秒。

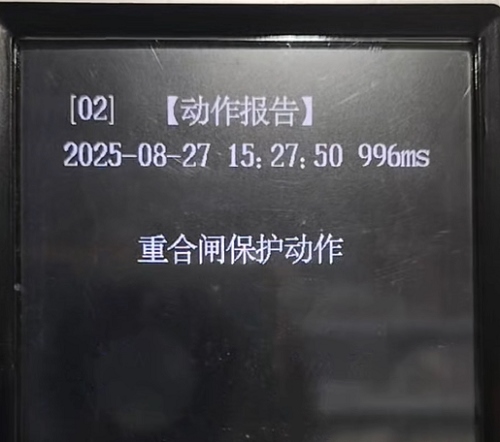

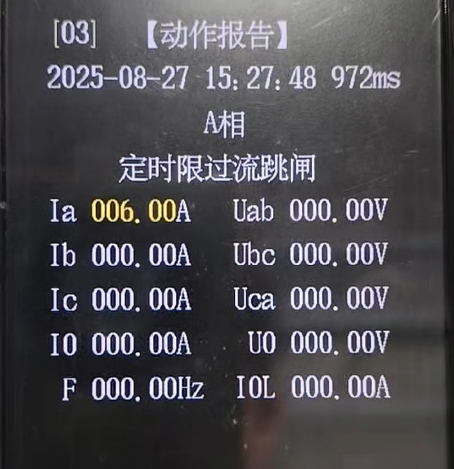

此时可以查看继保装置的动作记录：
