变频串联谐振耐压试验装置现场培训接线介绍

在高压电力设备检测领域，变频串联谐振交流耐压试验装置因其适配性强、试验效果精准的特点，被广泛应用于各类高压设备的耐压测试中。正确的现场接线是试验安全、顺利开展的前提，千旭电力作为高压试验设备专业服务商，通过实操演示，详细讲解了135kVA/108kV变频串联谐振试验装置的现场接线方法，帮助相关操作人员快速掌握核心技巧。

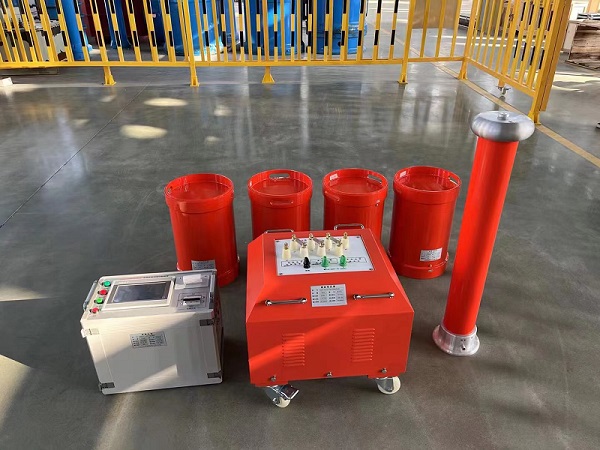

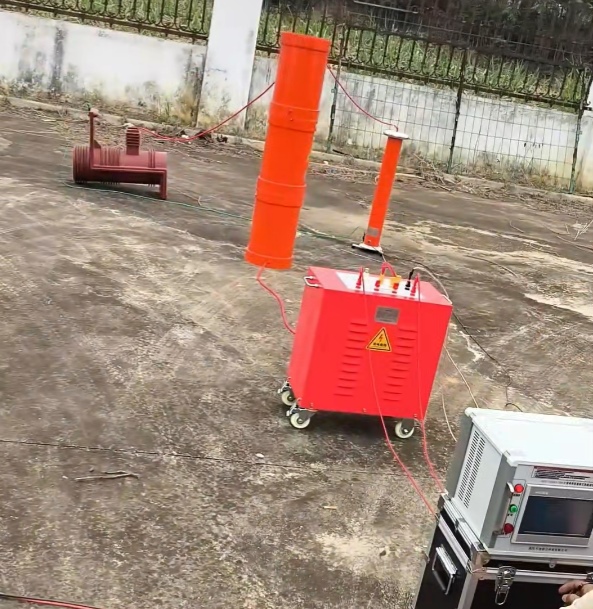

本次演示所使用的变频串联谐振试验装置，配备四节108kV电抗器，为实现升压需求，现场采用三节电抗器串联的方式进行演示操作，核心接线围绕变频源、励磁变压器、电抗器、分压器及被试品依次展开，步骤清晰、重点突出。

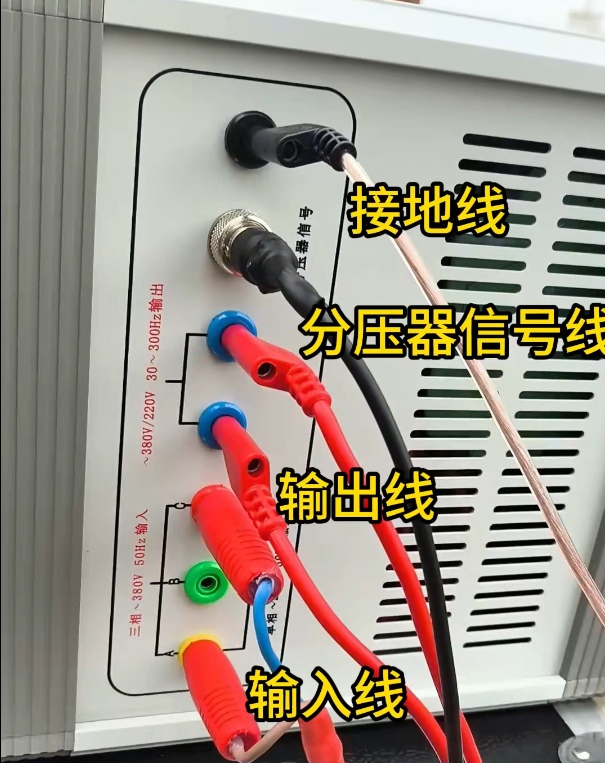

首先是变频源的接线操作，这是整个试验装置的核心控制部分，接线需严格遵循从上到下的顺序，避免线路混淆。最上方为接地线，需确保连接牢固，保障设备和操作人员的安全；接地线下方是分压器信号线，用于传输分压器的检测信号，确保试验数据的准确性；紧接着是输出线，负责将变频源的电能传输至后续设备；最下方是电源输入线，本次演示采用220V市电输入，无需复杂接线，仅需接入两根线路即可满足设备运行需求。

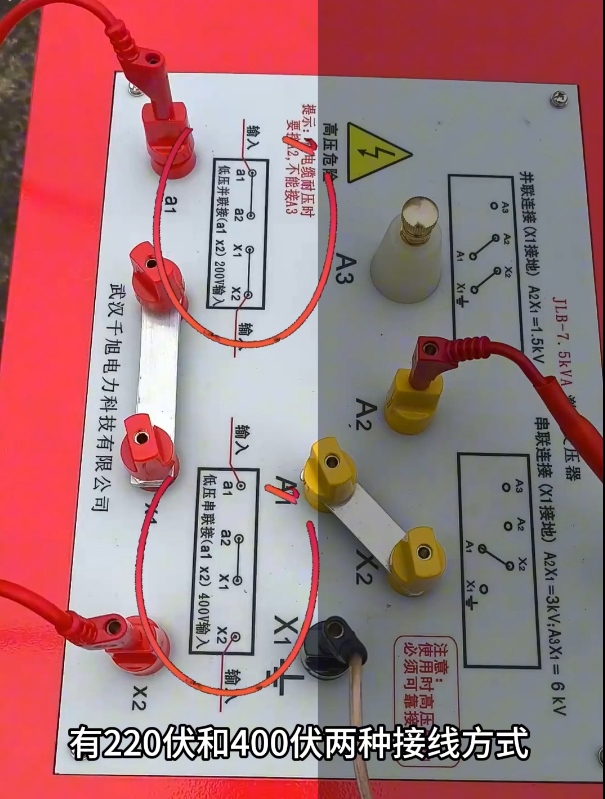

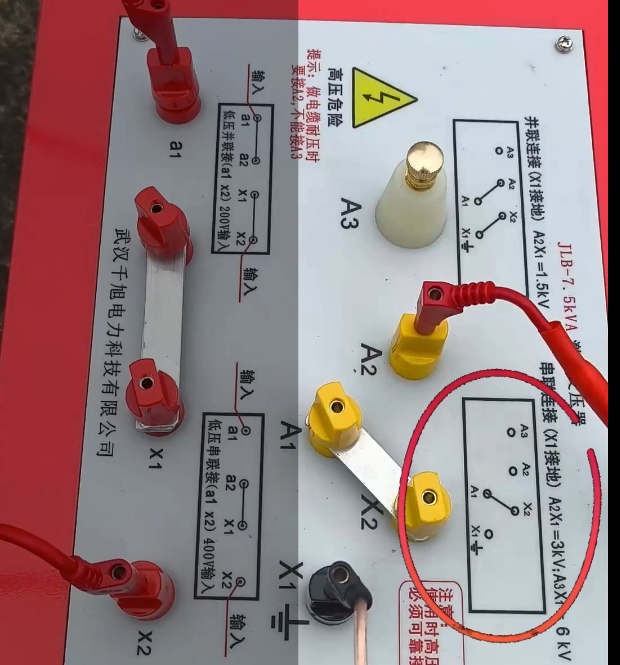

变频源的输出线需连接至励磁变压器，励磁变压器作为电压转换设备，其接线方式直接影响试验功率和效果。该变压器左侧设有220V和400V两种接线端子，若现场供电为220V，两种端子均可接入，本次演示选择接入400V端子，但需注意，严格来说，接入220V端子时，设备的输出功率会更充足，更贴合试验需求。变压器右侧则采用3千伏抽头接线，从该抽头引出的线路需准确连接至电抗器的下端，为电抗器提供稳定的输入电压。

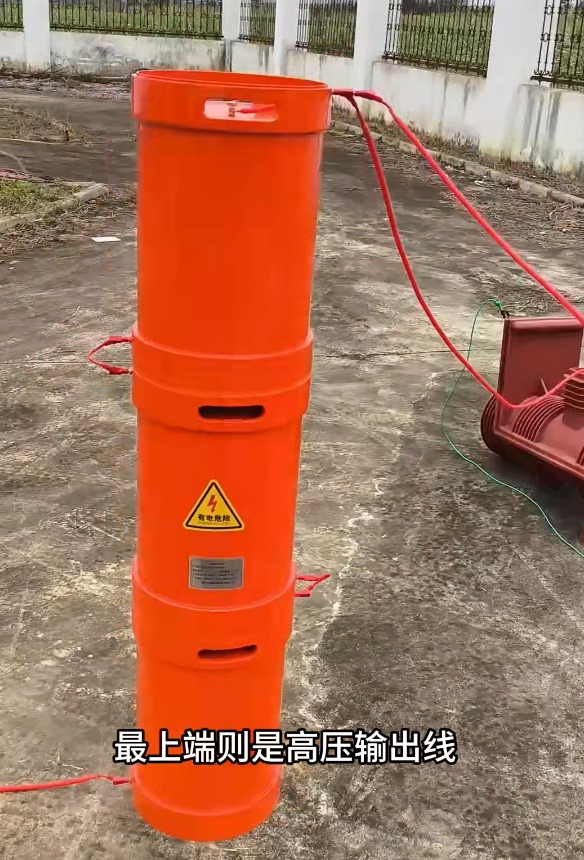

电抗器的串联接线是实现升压的关键环节，本次演示选用三节电抗器进行串联，接线时需将三节电抗器上下依次连接，确保每节电抗器的连接部位接触良好、无松动，避免因接触不良影响升压效果或引发安全隐患。三节电抗器串联完成后，最上端会引出一根高压输出线，该线路需悬空布置，避免与其他设备或线路接触，防止高压放电。

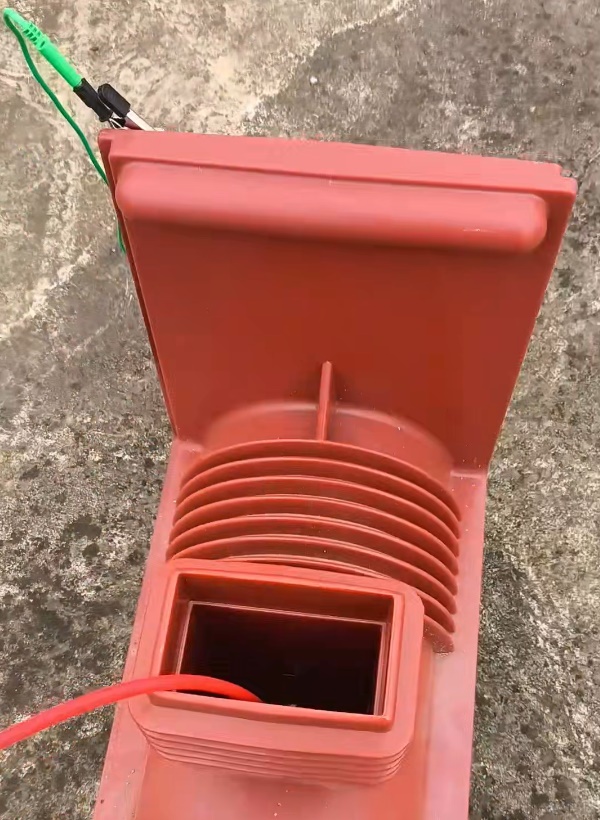

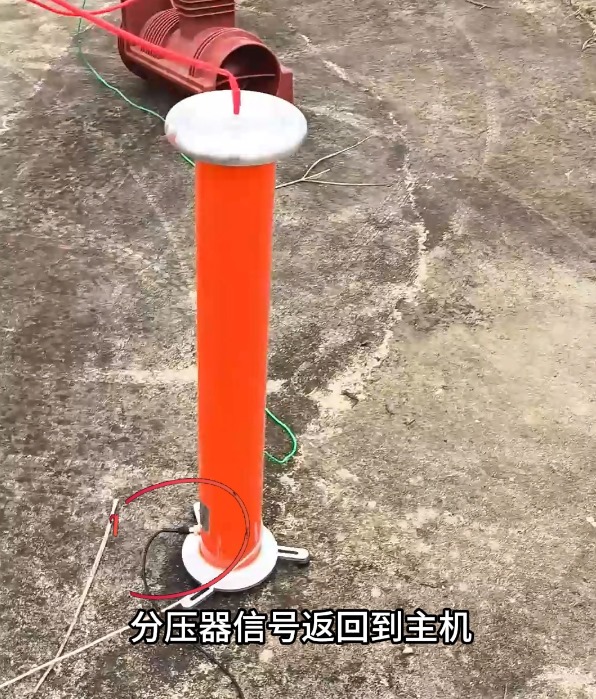

高压输出线的末端需分别连接至分压器和被试品，形成完整的试验回路。分压器作为电压检测设备，其信号端需连接回变频源主机，确保试验过程中电压数据能够实时反馈，便于操作人员监控试验状态；同时，分压器的另一端需可靠接地，被试品的另一端也需接地，形成完整的接地回路，保障试验安全。

整个接线过程需遵循“安全第一、规范操作”的原则，每一步接线完成后，需检查线路连接的牢固性和正确性，避免出现线路交叉、松动、裸露等问题。正确的接线不仅能保障试验数据的准确性，更能有效防范高压触电等安全风险，为试验的顺利开展奠定基础。千旭电力始终专注于高压试验设备的研发、生产与实操指导，后续将持续分享更多高压设备操作技巧，助力相关从业人员提升实操能力，保障电力设备检测工作安全、高效推进。
