SF6 密度继电器校验仪厂家实操接线讲解

在高压电力系统中，SF6 密度继电器是六氟化硫断路器、组合电器的核心保护元件，实时监测设备内部 SF6 气体密度，一旦出现漏气、压力异常，会及时发出报警、闭锁信号，保障电网设备安全稳定运行。而SF6 密度继电器校验仪，就是用来检测继电器精度、校验动作值的专用高压试验设备。很多电力运维新手对仪器操作不熟悉，今天结合武汉千旭电力厂家生产的一款SF6密度继电器校验仪进行实操教学视频，带大家完整掌握 SF6 密度继电器校验仪标准操作流程，步骤清晰、现场可直接照搬使用。

一、设备介绍与前期准备

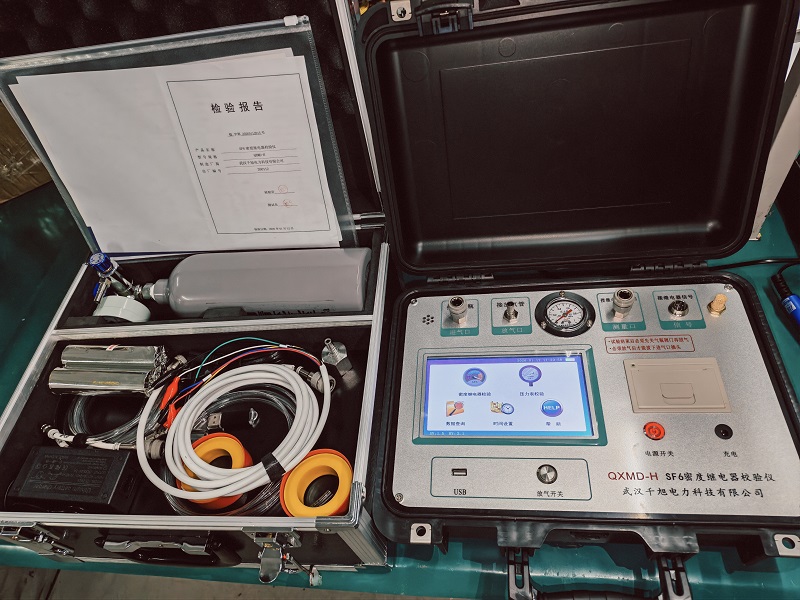

本次使用的是便携式全自动 SF6 密度继电器校验仪，机身集成触控操作屏、气路接口、接线端子、压力传感模块，无需外接繁杂设备，单人即可完成整套校验工作。

安全断电作业前必须断开 SF6 密度继电器二次控制电源，杜绝带电接线，防止短路烧坏仪器和继电器二次回路，严格遵守高压试验安全规程。气源准备备好标准 SF6 气瓶，检查气瓶压力充足，保证供气稳定，无漏气、减压阀损坏情况。工具配件整理配齐专用连接气管、多规格过渡接头、六芯信号测试线、接地夹等配件，适配不同型号断路器密度继电器接口。

二、气路与电路接线步骤

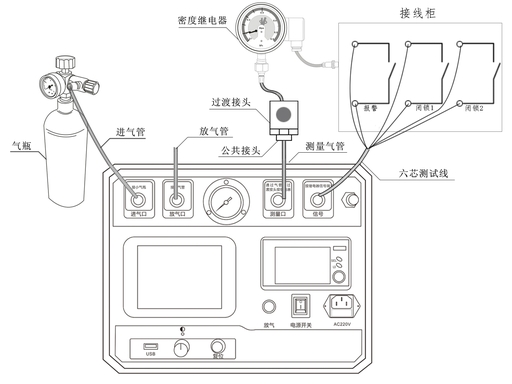

1. 气路连接

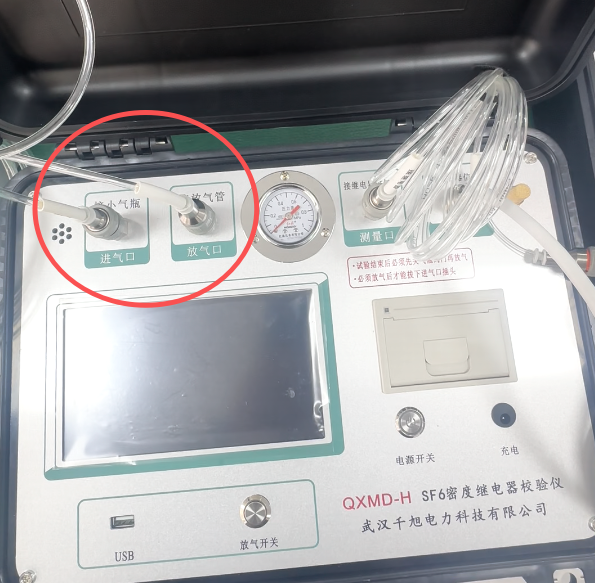

• 将 SF6 气瓶减压阀出口，通过进气管接入校验仪进气口；

• 用专用高压连接管，把校验仪测量口与现场 SF6 密度继电器接口牢靠对接，接头拧紧，避免微漏气影响校验精度；

• 仪器放气口连接软管，引至室外空旷安全区域，严禁室内直接排放 SF6 气体。

•

2. 二次回路接线

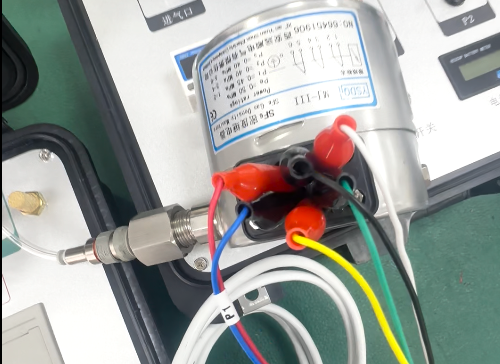

采用配套六芯屏蔽测试线，对应接入仪器和密度继电器触点：公共端、报警触点、闭锁 1、闭锁 2 分别对应夹接，闲置线夹悬空放置，禁止触碰柜体金属部位，防止接地短路。

三、仪器参数设置

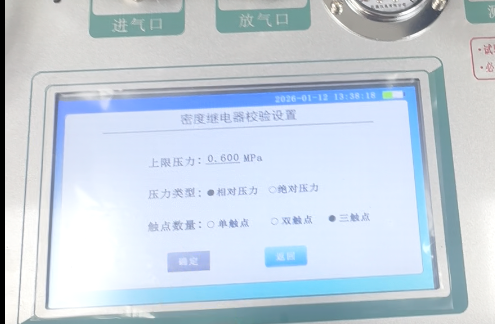

接通 220V 工作电源，开启仪器主机，进入主操作界面，选择SF6 密度继电器校验模式，按需设置核心参数：

设定试验上限压力，一般高于继电器额定报警值 0.1~0.2MPa；

选择温度采集模式，支持内置自动测温或手动输入环境温度；

根据继电器型号，选择单信号、单闭锁、双闭锁模式；

勾选触点类型（常开 / 常闭），设置重复校验次数，默认 3 次取平均值，校验数据更精准。

参数核对无误后，确认保存，准备启动试验。

四、全自动校验试验流程

点击屏幕【启动试验】，仪器进入全自动无人值守校验模式，全程无需人工干预：

自动升压：仪器控制气路缓慢向密度继电器充气，平稳升至设定上限压力，自动保压稳压；

匀速降压：按照标准速率缓慢泄压，精准捕捉继电器报警动作值、闭锁动作值；

数据换算：仪器自动将现场环境压力，换算为 20℃标准工况下的密度压力值，同步记录返回值；

循环校验：按设定次数重复升压、降压流程，自动采集多组试验数据。

整套过程仪器实时显示压力曲线、触点状态，试验进度一目了然。

五、数据查看与结果判定

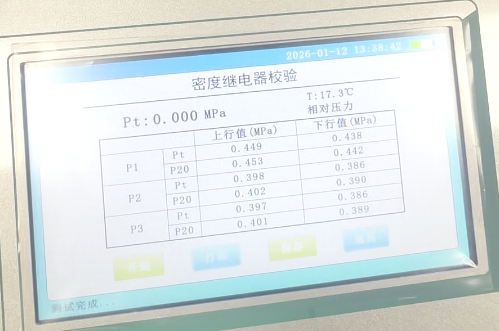

试验结束后，仪器自动弹窗提示测试完成，数据自动存储至设备内存。操作人员可进入历史数据界面，调取本次试验报表，清晰查看：实测报警值、闭锁值、返回值、标准换算值等参数。

实测动作值与继电器铭牌标定值偏差≤±0.02MPa，即为合格；若偏差超标，说明密度继电器老化、失灵，需及时检修或更换，避免电网设备带病运行。同时仪器支持外接打印机，可直接打印纸质试验报告，留存试验档案，满足变电站检修、预防性试验资料归档要求。

六、试验收尾与设备维护

试验完成后，先关闭 SF6 气瓶阀门，放空管路内残余气体，再拆卸连接气管和二次测试线；

整理所有管线、接头、测试线，收纳整齐，避免弯折、磕碰；

仪器长期不用时，断电存放于干燥通风环境，定期校准压力传感器，保证长期校验精度。
