270kVA/108kV变频串联谐振试验装置操作全解析

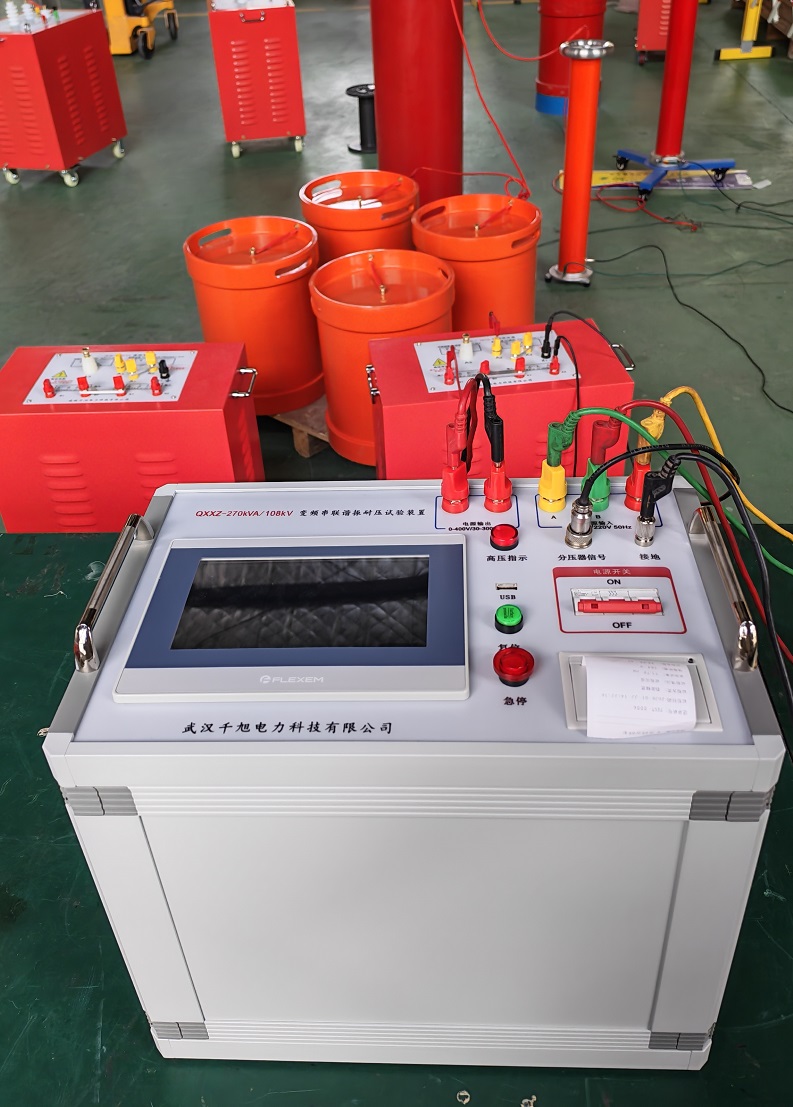

QXXZ-270kVA/108kV变频串联谐振交流耐压试验装置
在高压电力设备检测领域，变频串联谐振试验装置是开展电缆交流耐压试验的核心设备，其操作的规范性直接影响试验结果的准确性与试验过程的安全性。270kVA变频串联谐振试验装置凭借适配性强、输出电压高的特点，广泛应用于 35kV、10kV 电缆的耐压检测，本文将从设备构成、适用范围、接线操作到试验流程，对该装置进行全面解析，为现场试验操作提供参考。
配置清单：
该套变频串联谐振试验装置的核心配置极具实用性，由15kW变频电源、两个7.5kW励磁变、四节27KV/2.5A电抗器以及标准110kV分压器组成，装置耐压最高输出电压可达一百零八千伏，可支持35kV电缆2公里、10kV电缆5公里的交流耐压试验，能满足大部分中高压电缆的检测需求。
设备接线：

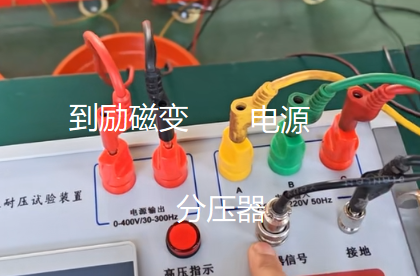

变频电源最右侧的黄绿红接口为380V电源输入端，左侧为变频源到励磁变的接线位，分压器引过来的信号线，接地线接好后，

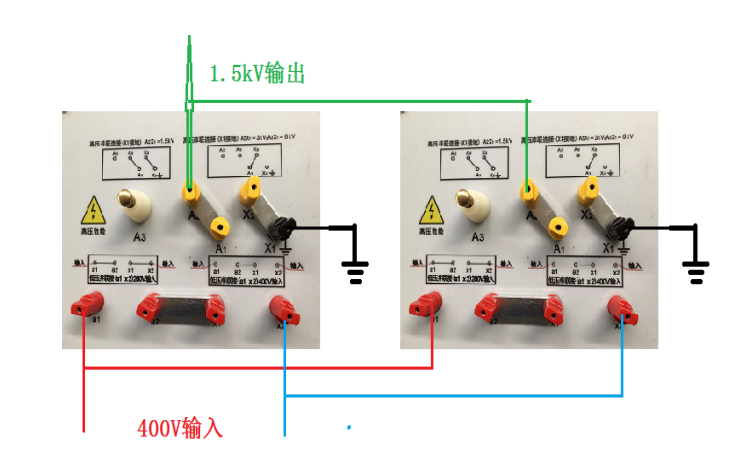

沿着变频源到励磁变的输入线路接至两个励磁变的输入口。注意两个励磁变需采用输入并联、输出并联的方式，此次试验选用的是1.5kV的 A2 抽头。完成上述连接后，进行励磁变与电抗器、分压器的接线

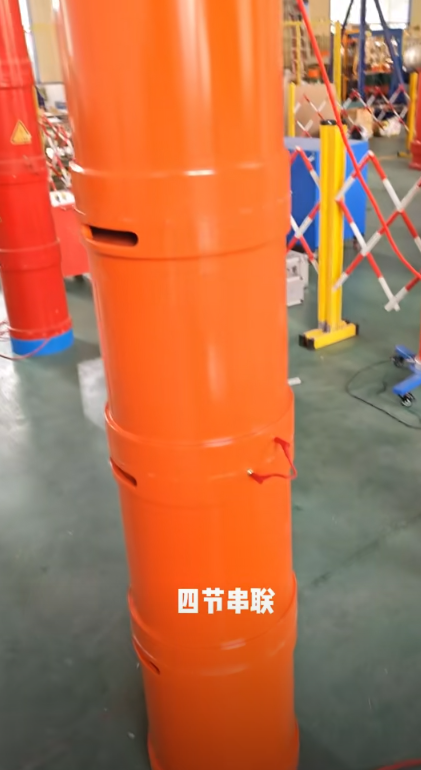

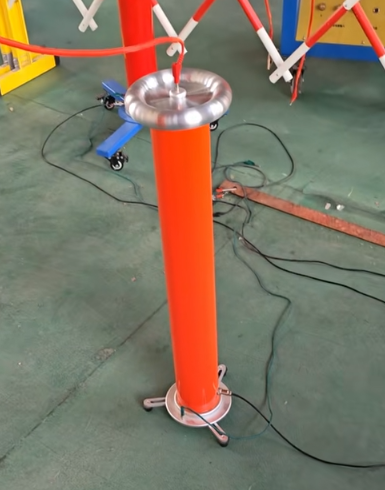

将励磁变接至电抗器下端，四节电抗器采用串联方式连接，随后将电抗器最上方的高压线悬空接至分压器，
分压器下端的信号线连接至变频源，最后为分压器做好接地处理，至此完成全部接线工作。
接线确认无任何问题后，即可启动仪器开展试验
仪器操作：

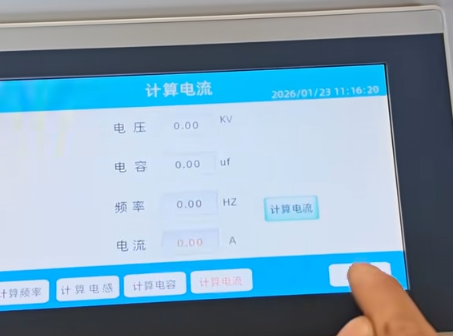

整个试验流程可通过仪器的功能按键完成自动化操作，大幅提升试验效率。开机后先点击参数计算功能，由仪器自动测算频率、电感、电容与电流等关键参数；

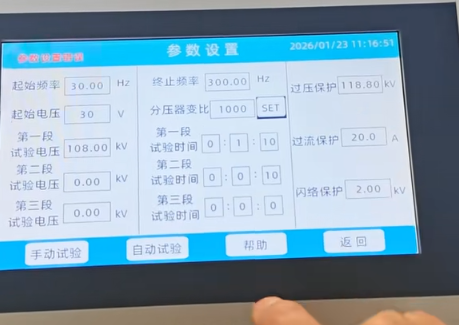

随后进入参数设置界面，按试验要求设定各项指标，起始频率设为30到300hz，起始电压30V，试验电压108kV，耐压时间70s，分压器变比按照设备铭牌设置为1000:1，过流过压保护由仪器自动设置，无需手动调节。

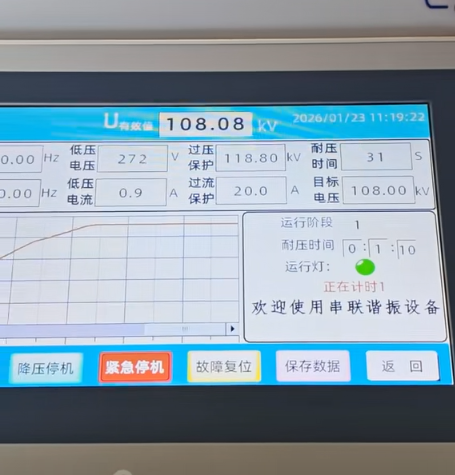

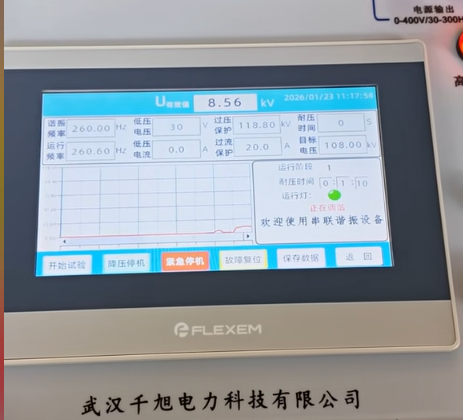

各项参数设置完毕并确认后，点击自动试验，仪器将进入自动运行阶段。试验初期，仪器会自主寻找谐振点，该套装置的谐振点约为260Hz，此过程中仪器会缓慢调整频率，直至精准匹配谐振点。完成谐振点匹配后，仪器将自动升压，当电压升至预设的108kV时，仪器开始自动计时，耐压计时70s完成后，仪器会自动降压，整个耐压试验过程无需人工干预。

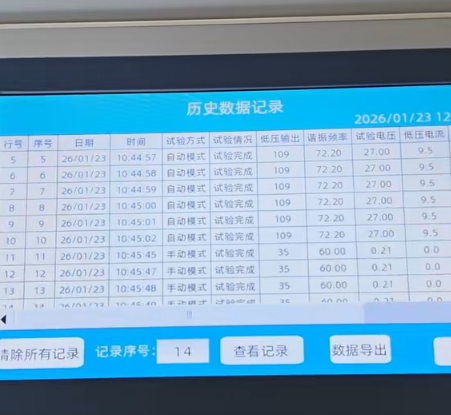

试验结束后，点击确认按钮保存试验数据，该装置保存的数据支持随时调取查看，也可直接打印，方便试验记录的整理与留存。
270kVA/108kV变频串联谐振试验装置从设备接线的物理连接，到参数设置的细节把控，再到自动试验的过程监测，每一个环节都关乎试验的安全与有效。在实际应用中，操作人员需严格按照操作流程执行，做好接线后的反复核查，精准设置试验参数，才能充分发挥设备的性能，为高压电缆的耐压检测提供可靠的数据支撑，保障电力设备的安全稳定运行。
