变频串联谐振交流耐压试验装置解析及应用

变频串联谐振装置基于LC 串联谐振原理开展试验工作。高压电气设备中，电缆、GIS、互感器等均可等效为电容负载 Cₓ，成套设备中的高压电抗器为电感 L，二者组成 R‑L‑C 串联回路。通过变频控制电源调节输出频率，当回路固有频率与电源输出频率保持一致，满足谐振公式\(f=\frac{1}{2\pi\sqrt{LC_{x}}}\)，回路进入串联谐振状态，此时电抗器感抗与被试品容抗相互抵消，回路仅剩下少量有功电阻损耗。谐振发生之后，电抗器与被试品两端可以获得远高于励磁输入的高压，电压放大倍数为回路品质因数 Q。整套系统仅需要提供回路有功损耗对应的功率，无功功率在电抗器和被试品电容之间来回交换，不需要外部电源承担无功负荷，输入电源容量仅为试验总容量的 1/Q，大幅降低现场供电条件要求。当被试品绝缘发生击穿故障时，回路立刻失谐，试验电流自动回落，不会产生巨大短路电流灼烧故障点位，对被试设备起到保护作用。

二、系统主要组成

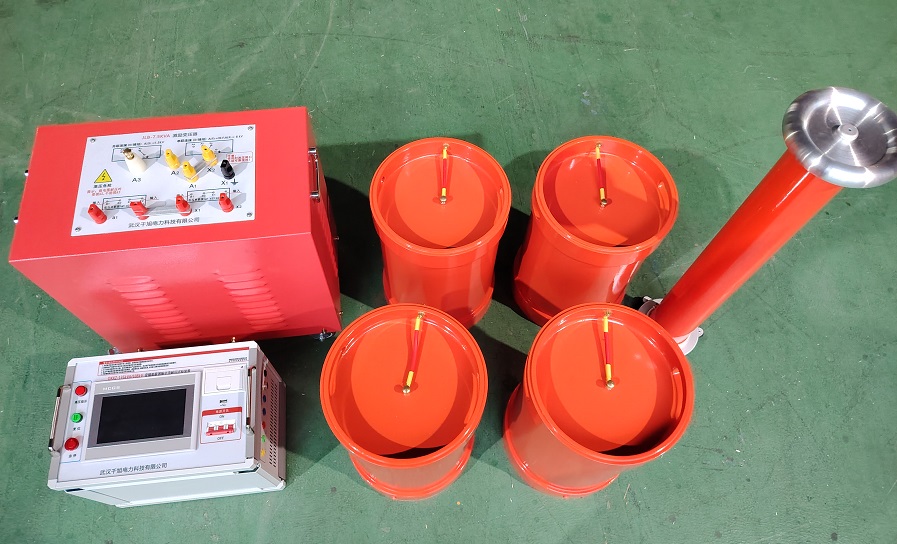

武汉千旭电力变频串联谐振交流耐压试验装置主要由变频控制电源、励磁变压器、高压谐振电抗器、电容分压器以及配套试验附件组成抖音百科。

变频控制电源：整套设备的控制核心，将工频交流电转换为频率、电压连续可调的正弦激励电源，调频区间一般 30‑300Hz，具备自动调谐、升压、计时、过压、过流、闪络保护功能，可自动捕捉谐振点，简化现场操作流程。

励磁变压器：作为中间升压单元，把变频电源输出电压抬升至合适励磁等级，为谐振回路提供激励能量，适配不同电抗器组合工况。

高压谐振电抗器：谐振回路关键部件，多采用分节模块化设计，可串联、并联灵活组合，通过改变电感量适配不同电容量的被试品，满足电缆、GIS、变压器等多种设备试验需求抖音百科。

电容分压器：用于精准采集高压侧实际试验电压，作为电压反馈信号给到控制主机，实现闭环控制，同时直观显示高压实际数值，保证试验数据准确。

配套附件：高压引线、绝缘支架、接地线缆等，保障现场接线安全可靠。

整套设备严格遵循 GB/T16927.1、DL/T849.6 等相关标准设计制造，输出波形正弦度好，谐波含量低，避免谐波峰值造成设备误击穿，试验结果真实可信。

三、核心技术优势

现场供电要求低：依靠谐振放大效应，不需要大功率供电电源，工地、变电站现场普通供电即可开展大容量试品耐压试验，解决传统工频试验变压器供电难的痛点抖音百科。

模块化轻量化设计：电抗器分节组装，单节重量可控，对比传统工频试验设备，整体体积重量大幅下降，便于运输搬运，特别适合户外变电站、电缆沟等野外现场试验场景。

故障保护性能优异：试品击穿瞬间回路脱谐，短路电流被限制，不会产生破坏性大电流，降低被试设备二次损伤风险，试验安全性更高。

输出波形质量高：谐振回路自带滤波效果，输出正弦波形优良，能够真实模拟设备实际运行电场工况，试验判定更加客观准确。

适配范围广：通过电抗器串并联组合，一套设备可覆盖多种电压等级、多种电容量试品，设备利用率高，兼顾交接试验与年度预防性试验。

四、典型现场应用场景

变频串联谐振交流耐压装置广泛用于电力设备出厂、安装交接、大修后、定期预防性绝缘耐压检测，千旭电力该系列设备可适配 10kV‑500kV 电压等级各类容性高压设备。

1、交联电力电缆交流耐压试验

这是现场最常用的应用场景。长距离高压电缆电容量大，直流耐压容易在绝缘内部积聚空间电荷，损伤电缆绝缘，现行规程优先推荐变频交流耐压试验。装置可完成 10kV、35kV、110kV、220kV 等各电压等级交联电缆交接试验，根据电缆长度调整电抗器组合，完成规定时长耐压考核，排查电缆本体、接头潜在绝缘缺陷。

2、GIS 气体绝缘组合电器耐压试验

GIS 设备内部结构紧凑，对地等效电容大，新装或者大修之后必须开展现场交流耐压，检验罐体内部装配质量、绝缘件缺陷、SF6 气体绝缘状态。千旭电力变频串联谐振装置可在变电站现场狭小空间内完成 GIS 分相耐压试验，是 GIS 交接验收的核心试验装备。

3、电力变压器、互感器、套管试验

可用于主变压器外施交流耐压、高压互感器、高压套管、母线绝缘子的绝缘耐压测试，检验绕组对地、相间绝缘强度，识别受潮、绝缘破损等隐患，适用于变电站新建、技改大修项目试验工作。

4、发电机、大型高压电机耐压试验

针对水轮、汽轮发电机组以及大型高压电机，开展交流耐压试验，考核定子绕组绝缘水平，排查绕组磨损、受潮缺陷，满足电厂检修试验需求Wuhan UHV ...。除此之外，装置也可用于高压开关柜、隔离开关等高压开关类设备的绝缘耐压检测，覆盖电网、新能源电站、冶金化工、轨道交通等多个行业高压试验需求。
