互感器伏安特性测试仪装置讲解及应用

互感器伏安特性测试仪（变频款又称变频互感器伏安特性综合测试仪），是电力行业专用试验仪器，主要对CT 电流互感器、PT 电压互感器开展励磁（伏安）特性检测，同时集成变比、极性、二次绕组直流电阻、铁心退磁、误差曲线绘制等功能，符合 GB1207、GB1208 标准，广泛用于变电站、发电厂、电力检修、互感器出厂校验。

变频型优势：采用低频变频测试，大幅降低现场试验容量，适合高拐点 TPY、保护级 CT 测试，设备轻量化，适合户外、开关柜现场试验。

二、核心工作原理

伏安特性即励磁特性：互感器一次侧开路，在二次侧施加连续可调交流电压，同步采集励磁电流，绘制 U-I 曲线，分析铁芯磁化、饱和特性。

线性区：电压较低，励磁电流很小，电压电流近似线性，铁芯未饱和，互感器可精准传变信号；

拐点（膝点）：电压升高，励磁电流快速陡增，铁芯临近饱和，拐点电压是保护 CT 核心指标；

饱和区：电压继续上升，励磁电流急剧增大，铁芯深度饱和，互感器传变失真，易造成继电保护拒动、误动。

变频机型：采用异频低压测试，等效工频励磁特性，无需大容量升压电源，安全轻便。

三、仪器主要结构

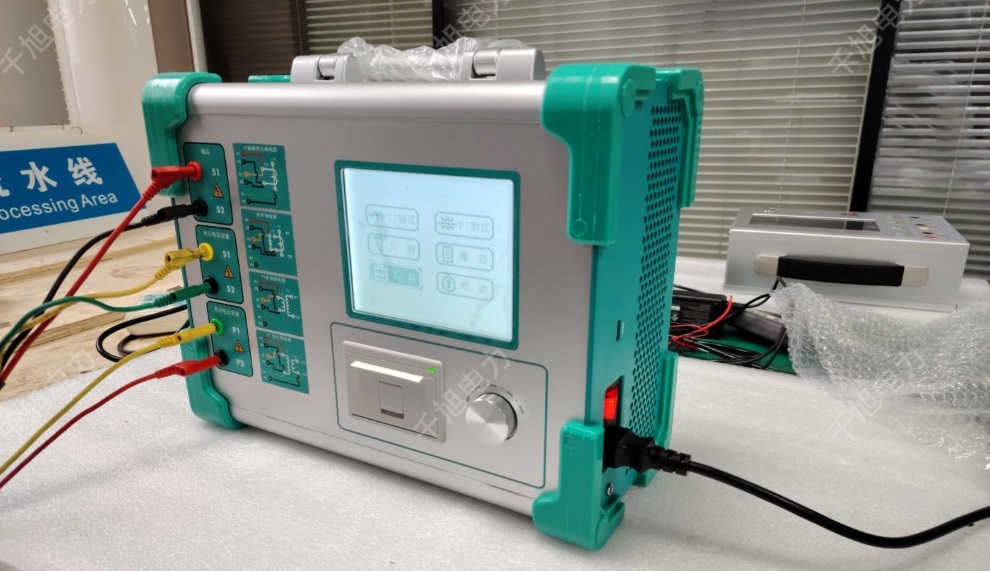

整机为便携式机箱，包含：

主控单元：DSP/ARM 处理器、信号采集模块，自动调压、数据运算；

功率输出单元：内置变频升压源（工频机型内置调压器）；

人机交互：液晶触摸屏、操作按键、微型打印机；

接口端子：CT/PT 伏安输出、变比极性端子、接地端子、USB 数据导出口；

保护回路：过压、过流、放电保护，防止设备、试品损坏。

四、仪器核心功能

✅ CT/PT 伏安（励磁）特性测试：自动绘制曲线，输出拐点电压、拐点电流；

✅ 变比测试 + 极性判别：校验互感器实际变比，判断减极性是否正确；

✅ 二次绕组直流电阻测量：检测绕组断线、虚接、匝间短路；

✅ 铁心自动退磁：消除铁芯剩磁，避免剩磁带来测量误差、保护异常；

✅ 自动绘制 5%/10% 误差曲线：核算保护用 CT 带负载后的准确限值，继电保护定值校核必备；

✅ 数据存储、U 盘导出、现场打印试验报告，可电脑编辑归档。

五、标准测试流程（CT 伏安为例）

安全准备：互感器停电、验电、挂接地线，拆除二次原有接线，一次侧开路，仪器可靠接地；

接线：仪器伏安输出端子接入 CT 二次绕组；

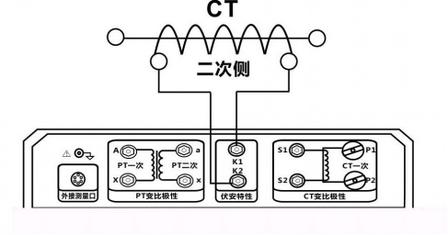

CT伏安试验接线示意图

参数设置：录入 CT 铭牌（额定二次电流、预估拐点电压上限）；

自动测试：仪器从零逐步升压，同步采集电压、电流，绘制曲线，到达拐点或设定上限自动降压回零；

数据判读：对比出厂报告，拐点电压不明显下降，曲线无突变；若拐点电压明显降低，怀疑二次匝间短路；

收尾：专用放电棒充分放电，保存数据、打印报告，拆除接线，恢复现场原有回路。

PT 测试注意：二次加压试验时，PT 一次侧会感应高压，做好绝缘防护，严禁触碰一次端子。

六、主要应用场景

1. 电力系统预防性试验（变电站、电厂）

新安装互感器交接试验、年度预试、大修后试验，是继电保护专业必做项目，重点校验保护级 CT（5P、10P、TPY）饱和特性，防止短路故障时 CT 饱和，保护拒动引发事故。

2. 继电保护定值核算

依靠伏安曲线生成 10% 误差曲线，校验 CT 在保护最大故障电流、二次实际负载下是否满足精度要求，用于保护整定计算。

3. 互感器故障诊断

对比历史伏安曲线，快速判断：绕组匝间短路、铁芯损伤、二次回路多点接地、绕组断线等隐性缺陷。

4. 互感器生产出厂校验

互感器制造厂成品检测，出具出厂励磁特性报告，作为产品合格依据。

5. 工矿企业自备电站、轨道交通、冶金石化配电运维

厂内高压配电设备检修，保障内部继电保护、计量回路可靠运行。

6. 第三方电力检测、承装（修、试）电力资质试验设备

满足承试资质仪器配置要求，用于现场检测服务。

七、关键安全与注意事项

全程停电试验，严禁带电测试，试验区域设置高压警示；

仪器、互感器外壳必须可靠共地；

测试完毕充分放电后再拆线，防止残余高压触电；

潮湿、雨天、互感器表面凝露禁止开展高压励磁试验；

伏安试验时，变比端子禁止接线，避免回路冲突损坏仪器；

每年对测试仪进行计量检定，保证测量数据合法有效。

八、工频款 vs 变频款选型区别

工频伏安测试仪：输出工频高压，适合常规中低压 CT，设备偏重，需要大功率供电；

变频互感器伏安测试仪：低频等效测试、体积重量更小，可测试高拐点 TPY、大保护 CT，开关柜狭小现场更适用，目前电力现场主流选型。
