220V蓄电池充放电测试仪在直流系统运维中的应用

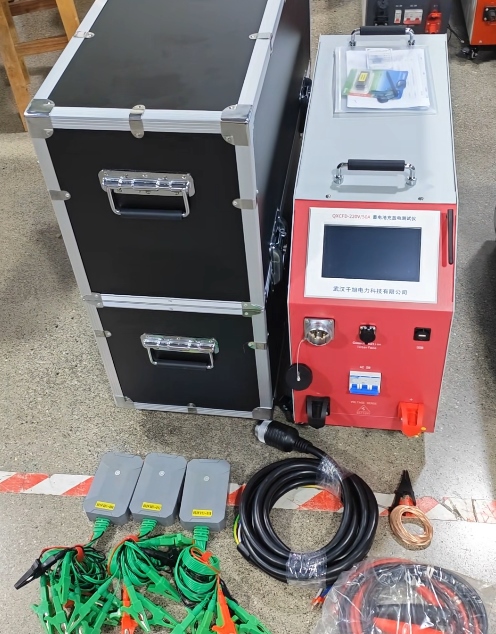

变电站、配电室直流屏与 UPS 蓄电池组是电力二次系统的应急后备电源，当交流电源失电时，蓄电池需要持续为继电保护、自动化装置提供工作电源，其健康状态直接决定直流系统的可靠性。按照电力运维相关规程，蓄电池组需要定期开展核对性充放电试验，检验实际容量，排查落后单体电池，对性能衰减的蓄电池实施活化处理。武汉千旭电力QXCFD-220V/50A蓄电池充放电测试仪，兼容 110V、220V 蓄电池组，最大输出电流 50A，集成放电、充电、循环活化功能，是直流蓄电池现场试验、工程验收与日常检修的专用试验设备。

一、设备主要功能

该设备将QXCFD-220V/50A蓄电池多项试验功能集成一体，可满足蓄电池全流程运维作业需求。

1.恒流放电试验：用于蓄电池核对性容量检测。仪器以设定恒定电流对电池组放电，实时采集整组电压、放电电流、放电容量，自动绘制放电曲线；当电池电压、放电时长或容量达到预设终止条件时，设备自动停机，精准核算蓄电池实际容量，识别电池整体劣化情况。

2.智能充电试验：放电试验完成后，可直接对蓄电池组进行回充，采用分段充电控制策略，避免过充损伤电池，快速恢复蓄电池组容量。

3.循环活化功能：支持自定义充放电循环次数，针对极板钝化、容量下降的蓄电池组，通过多次充放电循环改善电池活性，实现蓄电池活化修复。

4.单体电压监测（选配模块）：选配单体采集模块，可实时监测每一节蓄电池单体电压。模块按 6 节电池为一组进行接线，具备反接、过压保护功能。试验过程中一旦单节电压低于保护阈值，设备可及时告警停机，防止单节电池过放损坏，精准定位落后电池。

二、现场试验接线规范

现场作业必须严格遵守安全规范，确认蓄电池组脱离直流系统后方可开展试验。

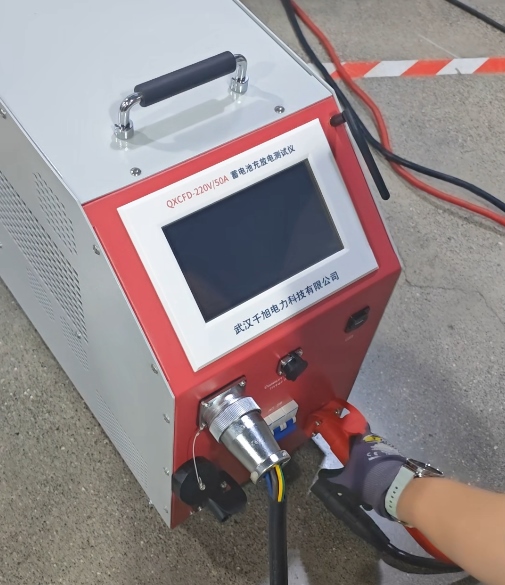

主机侧接好电源线与主测试线缆，红色测试夹连接蓄电池组总正极，黑色测试夹连接蓄电池组总负极，保证接线夹持牢固，接触良好。

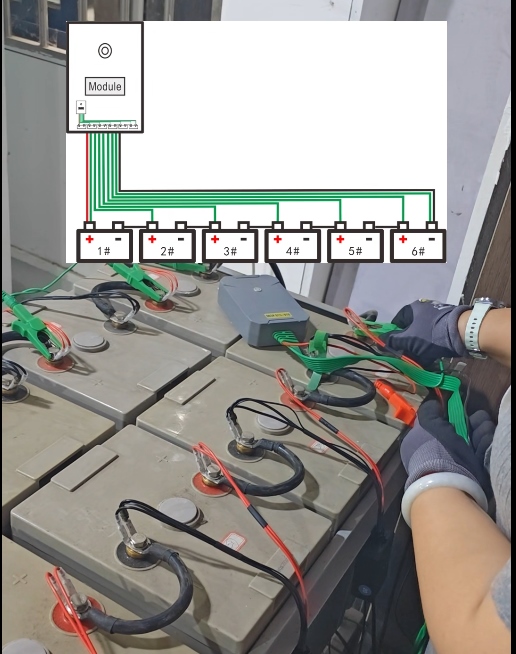

选配单体采集模块接线：从 1 号蓄电池正极开始依次接线，顺序连接至 6 号蓄电池，末端接线接至第 6 节电池负极。单体采集模块供电接口支持 10～20V 电压采集，接线时注意极性，防止反接。

三、现场试验操作流程

1.接线完成，再次复核接线极性无误后，开启仪器电源，进入操作主界面。

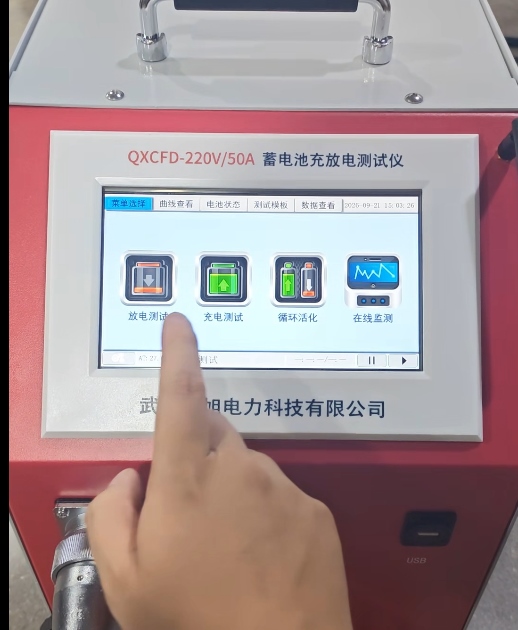

2.根据试验目的，选择放电测试、充电测试或循环活化功能，录入电池标称电压、容量、试验电流、终止条件等参数。

3.以核对性放电试验为例，设置好恒流放电参数，仪器先进入预热阶段；预热完成后，输出电流稳定至设定值，开始恒流放电。

4.试验全程实时查看整组电压、电流、容量、放电曲线以及单体电压柱状图，所有试验数据自动存储。

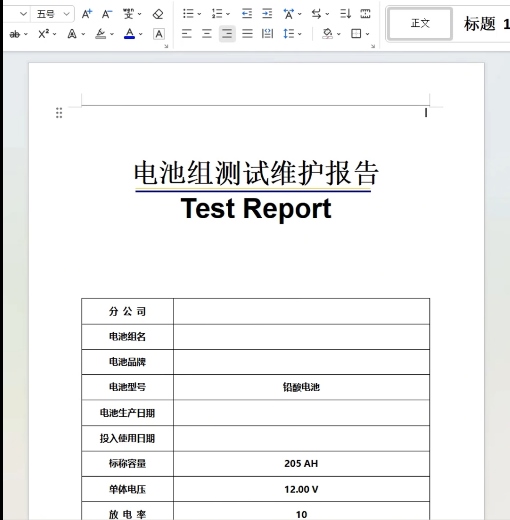

5.试验达到预设停止条件，设备自动终止试验；试验结束后，可在主机调取历史记录，导出试验曲线与检测报告，用于资料归档和电池状态评估。

四、运维应用价值

1.蓄电池浮充电压只能反映电池表面状态，无法判断真实带载容量。通过蓄电池充放电测试仪开展核对性试验，能够量化蓄电池剩余容量，提前发现隐性劣化电池，避免在交流失电工况下，因蓄电池失效引发保护拒动等安全事故。

2.在电力检修、厂矿直流系统、通信 UPS 电源运维场景中，该一体化设备减少多台仪器搬运，简化现场试验流程，试验数据可存档追溯，为蓄电池更换评估、设备验收提供可靠数据支撑，保障直流后备电源长期稳定运行。
