直流高压发生器接线及操作
直流高压发生器ZGF系列 对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行泄漏电流和直流耐压试验,也可用于静电吸尘、喷涂等电源使用的直流高压设备
操作说明
●本仪器是提供高压直流源的仪器,使用前必须可靠接地。
●使用仪器的工作人员,必须是具有【高压试验上岗证】的专业人员。
●使用仪器时必须按《电力安全工作规程》的规定操作,并在工作电源进入仪器前加装两个断开点。当更换被试品或接线时,应先将两个电源断开点明显断开,同时在现场必须保证至少有三个试验人员,这样才能有效的保证使用人员的安全。
●控制箱上的指示灯、开关、表头、旋钮等已标记清楚,操作仪器时请参照【控制箱面板功能说明】使用。
●倍压筒底座的四芯航插为连接控制箱的专用插座,侧面端子为连接地线时的接地端子。
●高压电流表为数显微安表,表顶端插孔为连接被试品的高压引线插孔,同时也起到电源控制开关的作用,不用时请拔掉插头。更换电池时将后盖旋转打开,换好电池后将后盖旋转拧紧。
使用前准备
●将电开关打在关机位置,再仔细检查仪器的完好性,各连接线不应有断路或短路的情况。
●把控制箱和倍压筒放置到合适位置,分别连接好电源线、四芯连接线和接地线。控制箱和倍压筒及放电棒接地线,应按要求一点接地。
●将电压调节电位器逆时针回零,再把过压整定调整到需要的电压保护值。
●在打开控制箱电源开关之前,一定要确认好仪器接的是AC220V交流电源,仔细检查接线是否正确,同时也要检查放电棒的接地线是否可靠。
空升试验验证电压保护整定值
●接通AC220V电源后,打开电源开关,绿色按钮【高压断】绿灯亮,表示电源已接通。
●按下红色按钮【高压通】红灯亮,表示高压已接通。
●顺时针方向平缓旋转电压调节电位器,输出端从零开始升压,控制箱电压表显示值为所升的电压值,缓慢升压至接近过压保护整定值后,记录电压表读数,并验证记录值是否为额定电压值的1.1倍。
●试验完毕后,将电压调节电位器逆时针回零,当电压降至接近0V时,按下绿色按钮【高压断】绿灯亮,再关闭电源开关。
泄漏电流及直流耐压试验
在完成【使用前准备】和【空升试验验证电压保护整定值】确认仪器正常后,即可对被试品进行泄露电流和直流耐压试验。
●在做负载试验前,将高压微安表安装在倍压筒顶端上的高压引出端,并将配套的专用高压引线分别接到高压微安表和被试品上。
●检查控制箱、倍压筒、被试品、放电棒的接线是否正确,接地线的连接是否可靠,并确认安全距离符合要求后,方可进行高压试验。
●接通AC220V电源后,打开电源开关,绿色按钮【高压断】绿灯亮表示电源已接通,按下红色按钮【高压通】红灯亮,表示高压已接通,可进行升压试验。
●顺时针方向平缓旋转电压调节电位器,输出端从零开始升压,升压速度以每秒3~5kV上升至所需试验电压为宜。
●试验完毕后,将电压调节电位器逆时针回零,当电压降至接近0V时,按下绿色按钮【高压断】绿灯亮,再关闭电源开关。
注意:
●对于大电容性被试品升压时需缓慢升压,且应在高压回路中串接限
流电阻。试验完毕后,待被试品电压自放电至试验电压的20%以下时,再通过放电棒充分放电后,方可进行高压引线的拆除或更换接线工作。
●对于小电容性被试品如:氧化锌避雷器、磁吹避雷器等升压至所需电压、电流的95%,再缓慢升压至所需的电压、电流,最后从数显表上读出电压、电流值。
●如需对氧化锌避雷器进行0.75UDC1mA测试时,先将电压升至UDC1mA电压值,再按下黄色按钮【0.75UDC1mA】,此时输出电压降至原来的75%,并保持此状态,即可读取泄漏电流值。
注意:
使用过程中如发现绿灯亮红灯灭时,表示机内保护电路已动作,且高压回路已断开,此时可按下列步骤操作:
●将电压调节电位器逆时针回零,再关闭电源开关。
●等待一分钟时间,待仪器内部低压电容器充分放电后,再打开电源开关重新进行空升试验。
●空升试验确认正常后,再连接被试品进行升压试验。
测试方法
●对于一般的测试,将控制箱升压至试验电压后读取空升时的电晕和杂散电流I,
●需精确测试泄漏电流时,则应在高压侧串入微安表。【如图1所示】

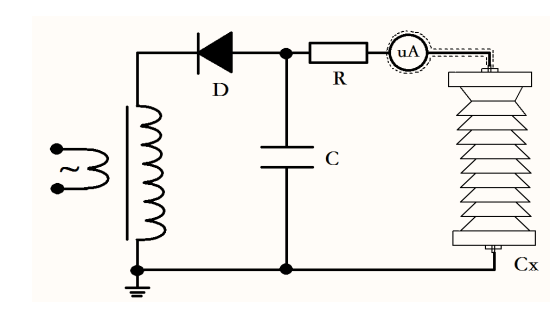

图1微安表接入被试品Cx高压侧接线图
注意:高压微安表必须要有金属屏蔽,应采用屏蔽线与被试品相连接。高压引线的屏蔽应与微安表的屏蔽紧密相连。如被试品表面有污垢,需排除被试品表面泄漏电流影响时,可在被试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相连接。【如图5所示】

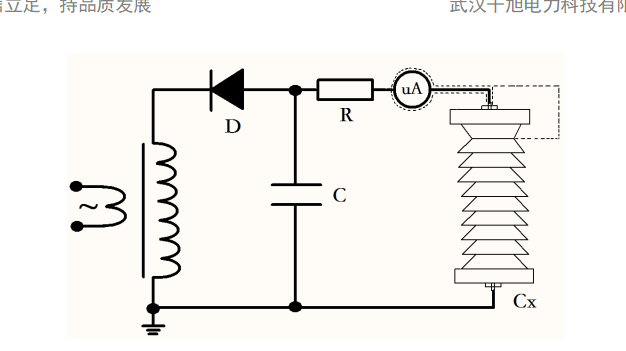

图2排除被试品Cx表面影响连接示意图
对于氧化锌避雷器、磁吹避雷器等被试品接地端在可拆开的情况下,也可采用在被试品底部【地电位侧】串入电流表的方式进行测试,【如图6所示】。当需要排除被试品表面泄漏电流影响时,可在被试品地电位端用裸金属软线紧密绕几圈后与低压引线的屏蔽相连接。【如图7所示】
图3 微安表接入被试品Cx底部接线图
图4 排除被试品Cx表面影响接线图
