变压器直流电阻测试仪厂家价格及接线操作步骤
作者:千旭电力
更新时间:2023-12-02
点击数:

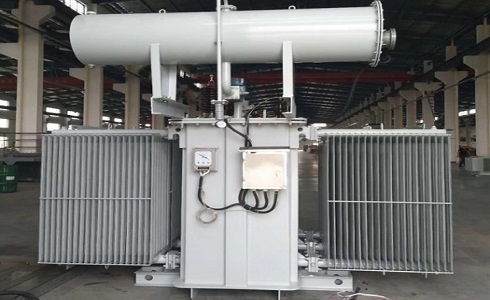

变压器直流电阻是变压器内部绕线的电阻,是检测变压器好坏的重要依据,当变压器长时间运行或者年限超过使用年限后,变压器内部绕组容易老化变形甚至断裂,因此就造成了变压器内部线圈电阻的变化,此时通过变压器直流电阻测试仪测量变压器直流电阻来判断变压器是否正常运行,一旦变压器内部直流电阻超过规定范围,就需要对变压器进行维修保养,避免后面送电运行造成的电力损坏。
千旭电力变压器直流电阻测试仪QXZZ-10A,其电流为10A,精度0.2%,测量范围广,支持35kV及以下的变压器内部电阻的测量,仪器操作简单,携带方便,是现场测量变压器直流电阻可靠的设备。现在下面就来介绍变压器直流电阻测试的接线及操作。
面板介绍如图:变压器直流电阻测试仪 有测试部分(电压采集电阻U+ U-、电流采集端子I+ I-)接地端子、电源部分、打印机和USB转存部分组成,中间为液晶显示屏和操作按键部分。
接线操作:首先确定变压器内部接法,该款式变压器直流电阻测试仪是单相测试法,如果是△接法的变压器,直接测量AB、BC、AC即可,如果是星型接法,就测量ao、bo、co;现在就以高压侧三角形接法,低压侧星型接法10kV变压器为例,测量高压侧接AB、BC、AC;测量低压侧接ao、bo、co,测量后变换变压器档位,测量不同档位的直流电阻,测量时只需测试线的红、黑测试钳接被测试品的两端;测试线另一端按颜色接仪表的红、黑接线柱。
接线完成后点击开始测量,电流档位选择自动,直接开始测量。

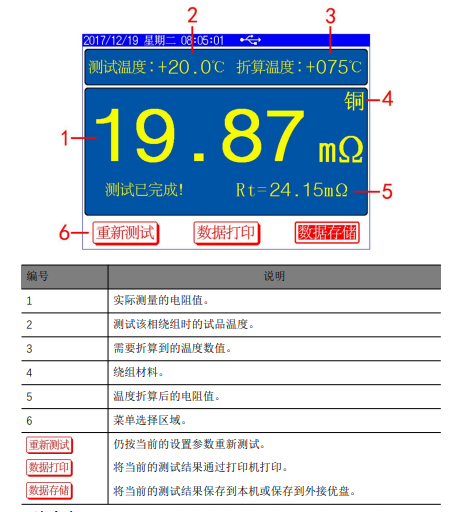

测试结果如图所示:
测试完毕后,打印数据,将测试仪关机,拆除接线后放回附件包,完成测量过程。
