异频线路参数测试仪QXXL-H是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构,内置变频电源模块,可变频调压输出电源。
测试开始前,将测量端的线路挂上接地线或合上地刀可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,将测试电源输出端子IA、IB、IC连接到线路测量引下线(粗线),最后,将电压测量端子UA、UB、UC接入线路引下线(细线)。仪器测试接线确认接好完成后,再取下接地线或分开地刀的接地,以保证设备和操作人员的安全。黄、绿、红三色测试线尽量悬空,以免感应高压放电击穿测试线!
5.1、正序阻抗接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。
图5—1、正序阻抗接线

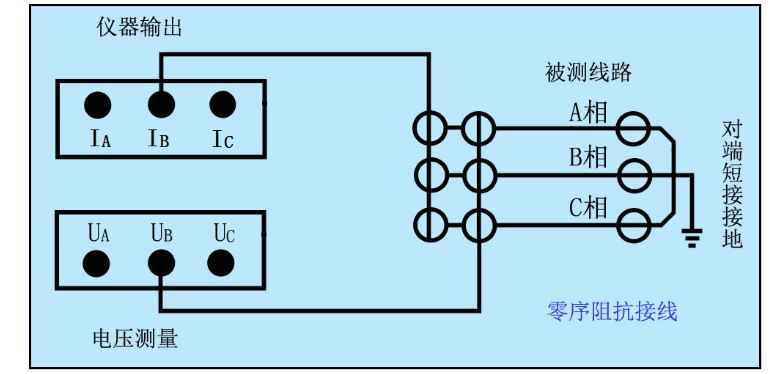

5.2、零序阻抗接线图(如下图)或者按照正序阻抗接线。
图5—2、零序阻抗接线

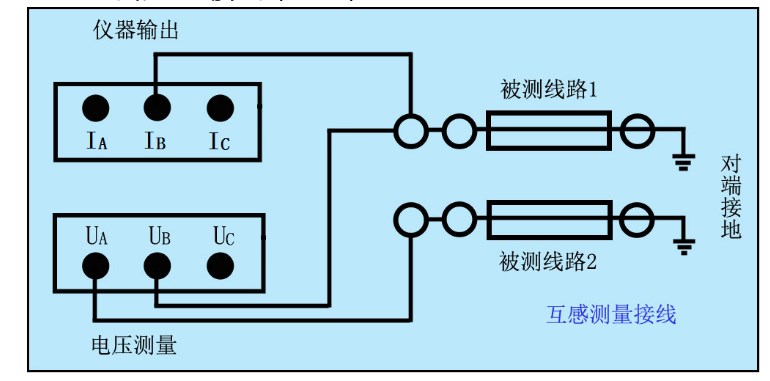

5.3、线路互感接线(如下图)
图5—3、线路互感接线

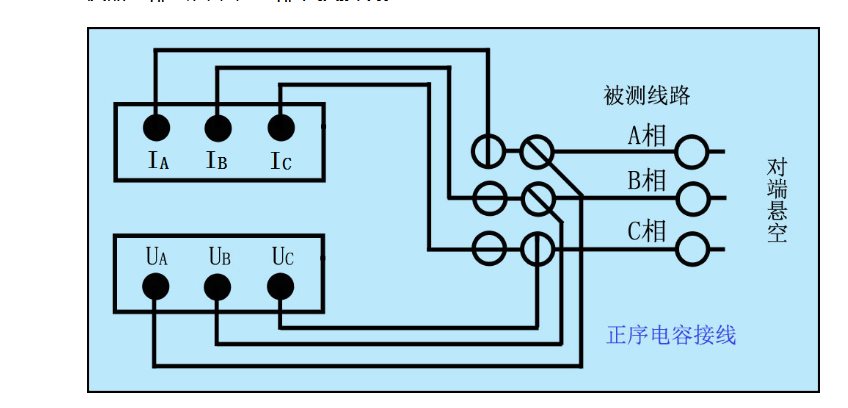

5.4、正序电容接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。
图5—4、正序电容接线
连接仪器和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;仪器可靠接大地,注意各个测试信号接地线要按照接线指示图完成。

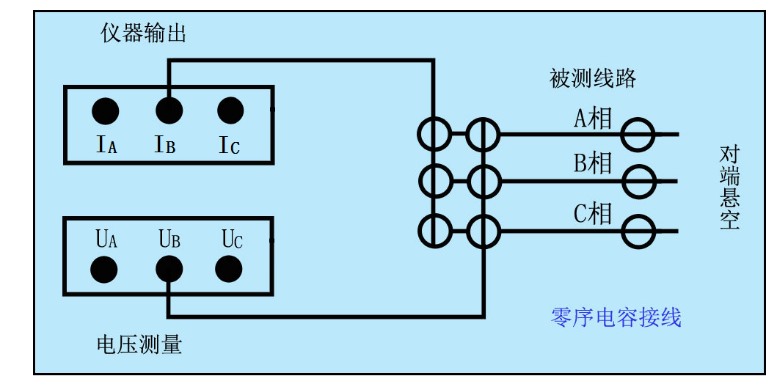

5.5、零序电容接线(如下图)或者按照正序电容接线。
图5—5、零序电容接线

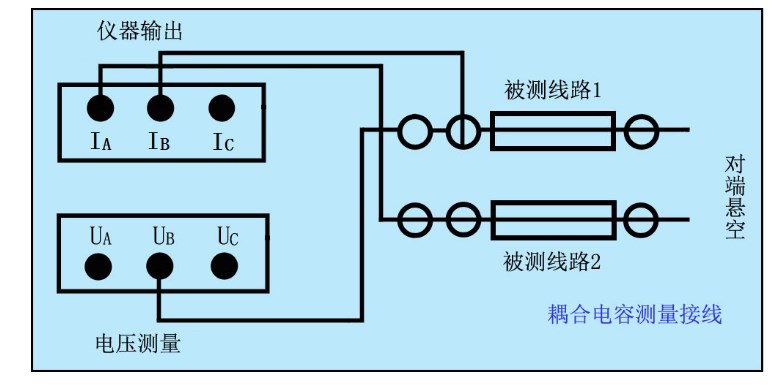

5.6、耦合电容接线(如下图)
图5—6、耦合电容接线
在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证操作人员和设备安全。
仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性。
