变压器有载开关接线及操作
千旭电力QXYZ-3A变压器有载开关测试仪是实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量,是测试有载分接开关的理想设备。
具体接线操作如下:
操作时注意事项:
①. 仪器可以用线圈进行测量,但严禁带电测量,并应断开测试端子的连接;
②. 用绕组测试时,变压器非测试端应三相短路接地,仪器O端不接地;
③. 对于长期未动过的有载开关,试验前应将开关切换几次,清除接触表面的氧化层和触头间的杂质;
④. 使用前必须将仪器接地端子连接到地线上;
⑤. 请勿将两组以上的电线连接在一起作为一次测量,并将未使用的电线打开;
⑥. 测试过程中,不允许拆除测试线;
⑦. 测试完成后,请先关闭仪器,然后再拆除所有接线。
带绕线测试:

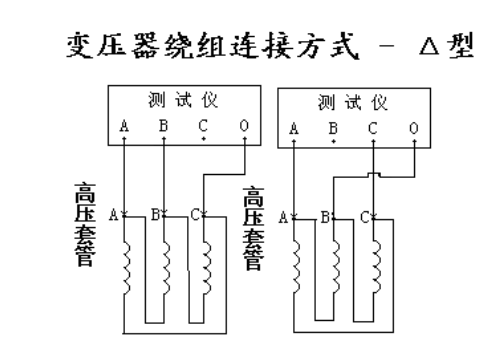

①. 拆下被测变压器三侧引线,将非测试端(一般为中压侧和低压侧)短接到地。 将黄、绿、红、黑测试夹依次夹在被测变压器调压侧(一般为高压侧)三相A、B、C及套管中性点上,然后连接 黄、绿、红、黑线分别连接仪器的A、B、C、O端子。 (各相电压、电流线必须按其颜色相同。)以下为现场接线图:

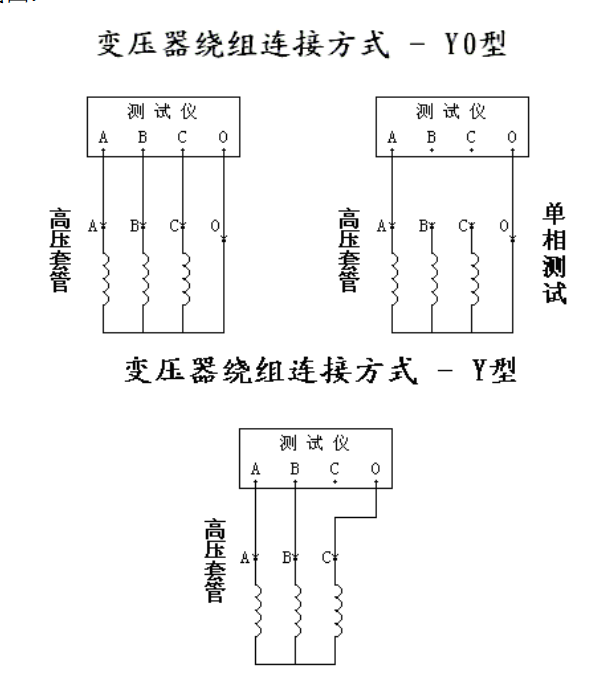

Y型接线 要分别测试A B、BC 、CA的时候请用单相测试
不带绕组测试
①.有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起
仪器的A B C O分别对应的接在U V W和中性点上,
接线方式 YO 测试方法和带绕组测试一样。
②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起 2 4 6 8。。分别连接在一起
仪器的A B O分别对应的接在U V W上,
接线方式Y 测试方法和带绕组测试一样
③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起
U V W 三相的另外一端都连接在一起作中性点
仪器的 A B C O分别对应的接在U V W上和作的中性点上
接线方式 YO 测试方法和带绕组测试一样。

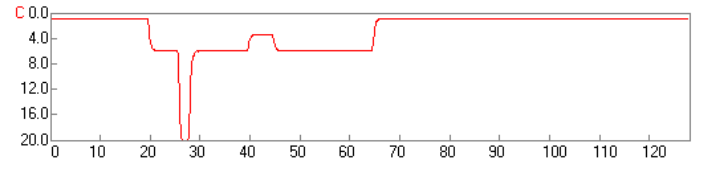

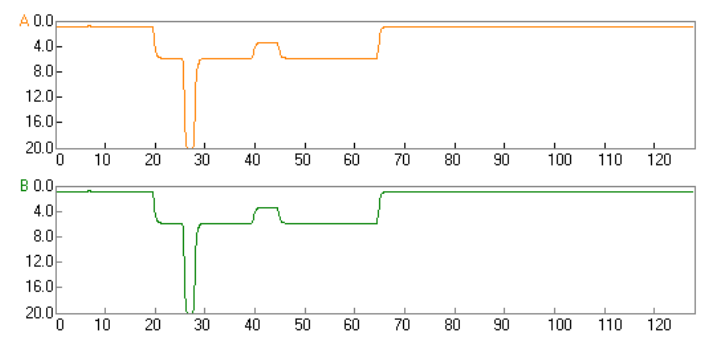

1-2档 试验结果:
T0(ms) | T1(ms) | T2(ms) | T3(ms) | T4(ms) | R0(Ω) | R1(Ω) | R2(Ω) | |
A相 | 0.0 | 19.9 | 5.1 | 19.9 | 44.9 | 0.8 | 5.1 | 5.0 |
B相 | 0.0 | 19.9 | 5.1 | 19.9 | 44.9 | 0.8 | 5.0 | 5.0 |
C相 | 0.0 | 19.9 | 5.1 | 19.9 | 44.9 | 0.9 | 5.0 | 5.0 |
